Instructions pour l'installation
3.5 - MISE EN PLACE EN CHAUFFERIE

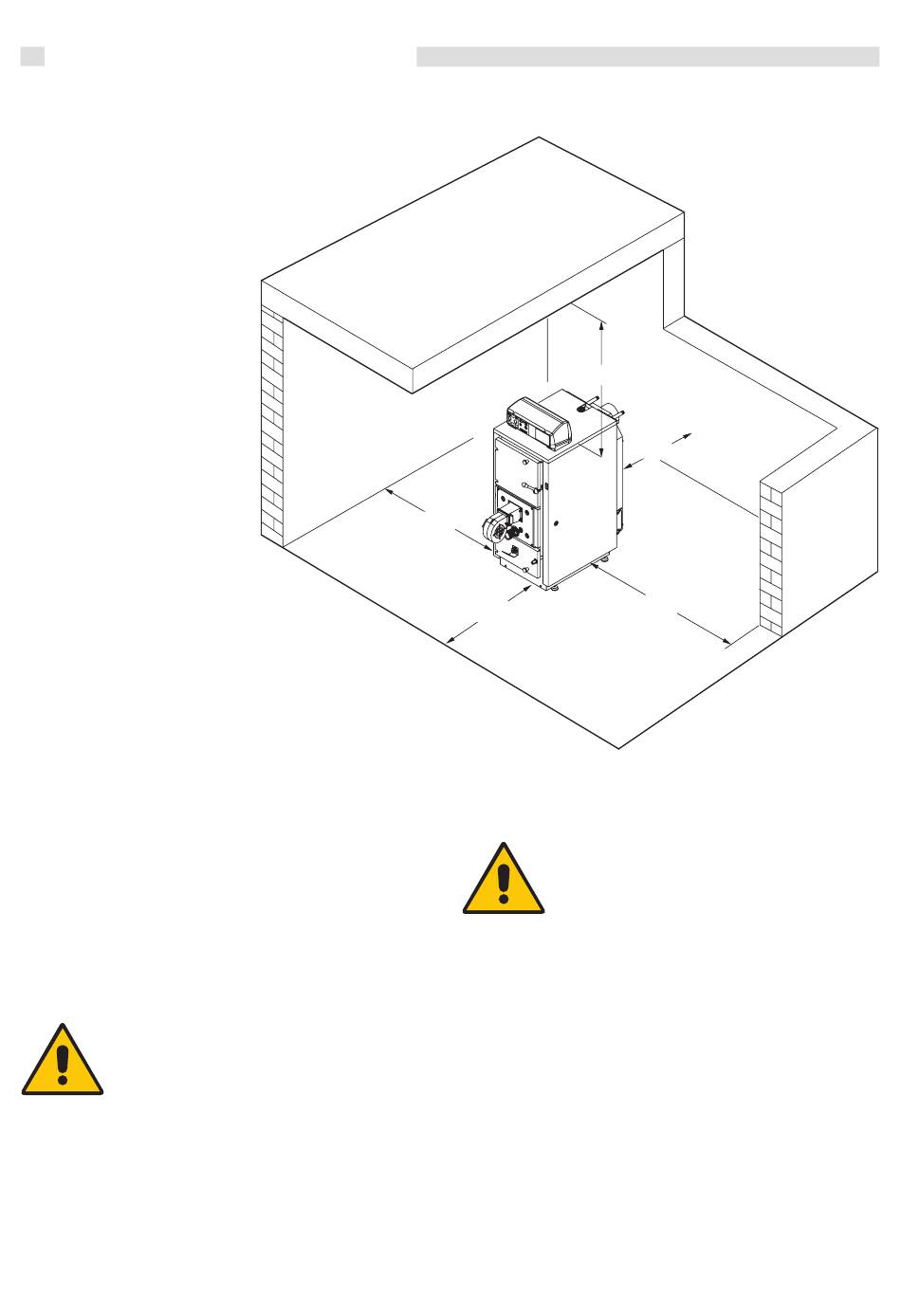

Les distances minimales indiquées dans la figure ci-dessous
sont indispensables pour faciliter le chargement en combusti-
ble et l'entretien périodique de la chaudière.
3.6 - RACCORDEMENT A L'INSTALLATION
HYDRAULIQUE
Les connexions hydrauliques (départ/retour chauffage) doi-
vent être effectuées en utilisant les raccords T1 et T2 (M et R)
prévus à cet effet, comme indiqué à la page 7.
Pour le dimensionnement des tuyauteries du circuit de chauf-
fage, il est nécessaire de tenir compte des pertes de charges
induites par les différents composants de l'installation et par
sa propre configuration.
ATTENTION!
S'assurer que les tuyauteries de l'installa-
tion de chauffage ne soient pas utilisées
comme mise à la terre de l'installation
électrique ou téléphonique, car elles ne sont
absolument pas prévues à cet effet.
Le parcours des tuyauteries du circuit de chauffage devra être
étudié avec soin, pour éviter la formation de bulles d'air et
pour faciliter la purge en continu de l'installation hydraulique.
1 4
1000
600
1300
ATTENTION!
Avant de raccorder la chaudière à l'installa-
tion de chauffage, procéder à un lavage
soigneux des tuyauteries avec un produit
adéquat et cela, afin d'éliminer les impuretés
telles que limailles, soudures, huiles et
graisses diverses pouvant être présentes.
600
600
fig. 9
