Instructions de montage et d'installation - Rideau d'air chaud UniLine en cassette

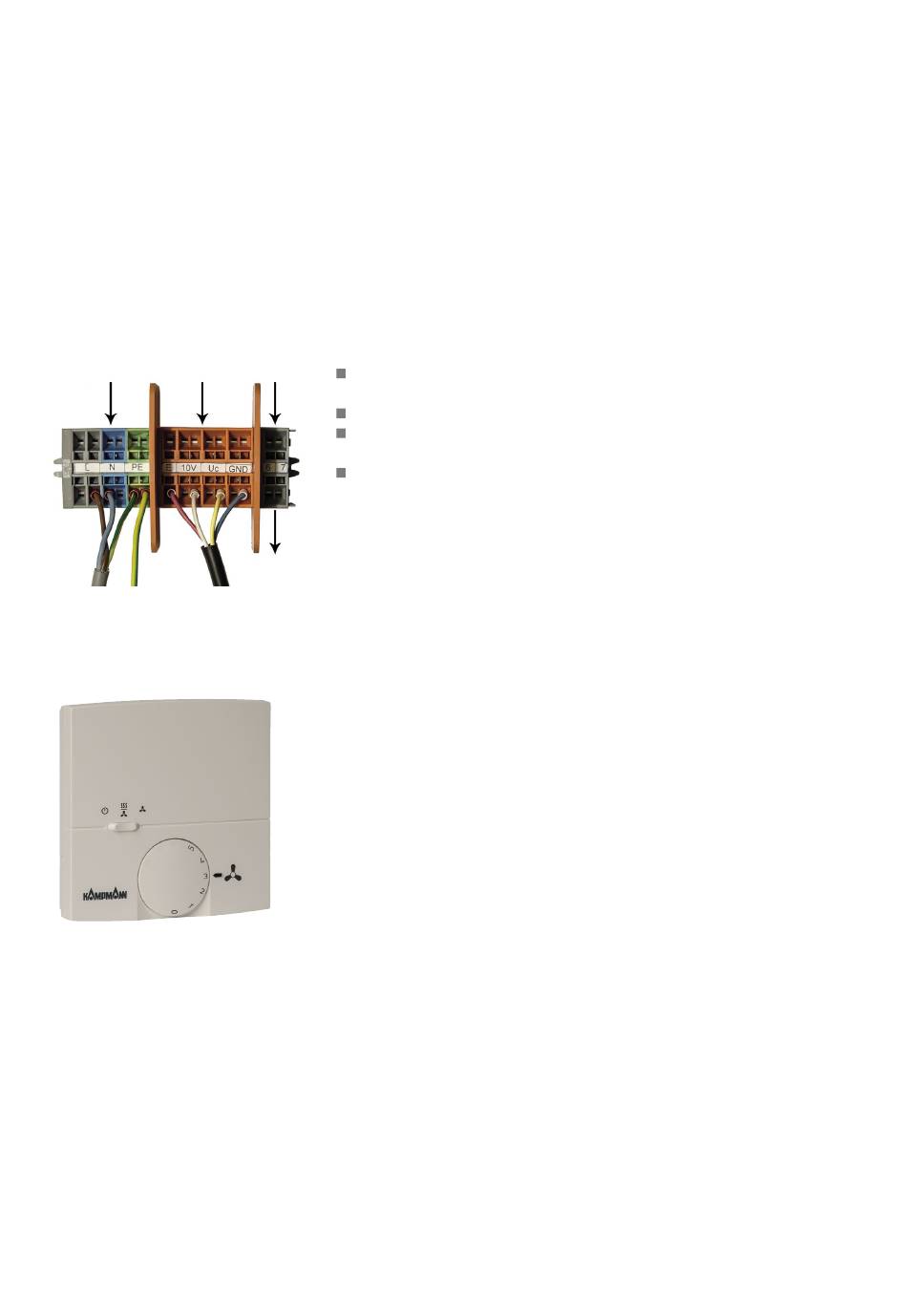

10.3 UniLine EC, Modèle électromécanique avec traitement
des anomalies interne (*00)
Signal de
Conduite
commande
Description de commutation :
Actionneur de
La tension réseau du rideau d'air chaud est commutée via la borne
vanne
d'alimentation.
Commande de la vitesse en continu avec un signal actif de 0-10 VDC.
Évaluation interne de toute anomalie moteur éventuelle et arrêt des
ventilateurs EC.
La vanne de chauffage (si disponible) est ouverte et fermée via un
régulateur compact de type 30158 ou une commande de commutation
sur site.
Actionneur
de vanne
Régulateur compact
Combinaison d'un commutateur de sélection de modes d'exploitation et
d'un indicateur de vitesse, avec possibilité de régulation et de commande
externes.
Le type d'exploitation souhaité peut être défini sur le régulateur compact.
En mode veille, le rideau d'air chaud est désactivé. Une fonction de
protection antigel peut être activée selon le paramétrage. En mode hiver, la
vitesse des ventilateurs peut être réglée via un bouton rotatif et le
servomoteur est ouvert. En mode été, la vitesse des ventilateurs peut être
réglée via un bouton rotatif et le servomoteur est fermé.
Le raccordement d'un commutateur de contact de porte et le paramétrage
correspondant permettent d'activer un temps d'arrêt des ventilateurs ou
une accélération de la vitesse. En outre, une régulation de la température
peut être activée, fermant la vanne d'eau chaude et arrêtant les ventilateurs
lorsqu'une certaine température de consigne est atteinte.
Régulateur compact dans un boîtier sur plâtre plat, de couleur blanche
Type de protection IP 30, tension 230 V/50 Hz
Dimensions L x H x P : 110 x 110 x 27 mm
Raccordement électronique | UniLine EC, Modèle électromécanique avec traitement
23
des anomalies interne (*00)
