MONTAGE

3

3.6.10 Position de montage

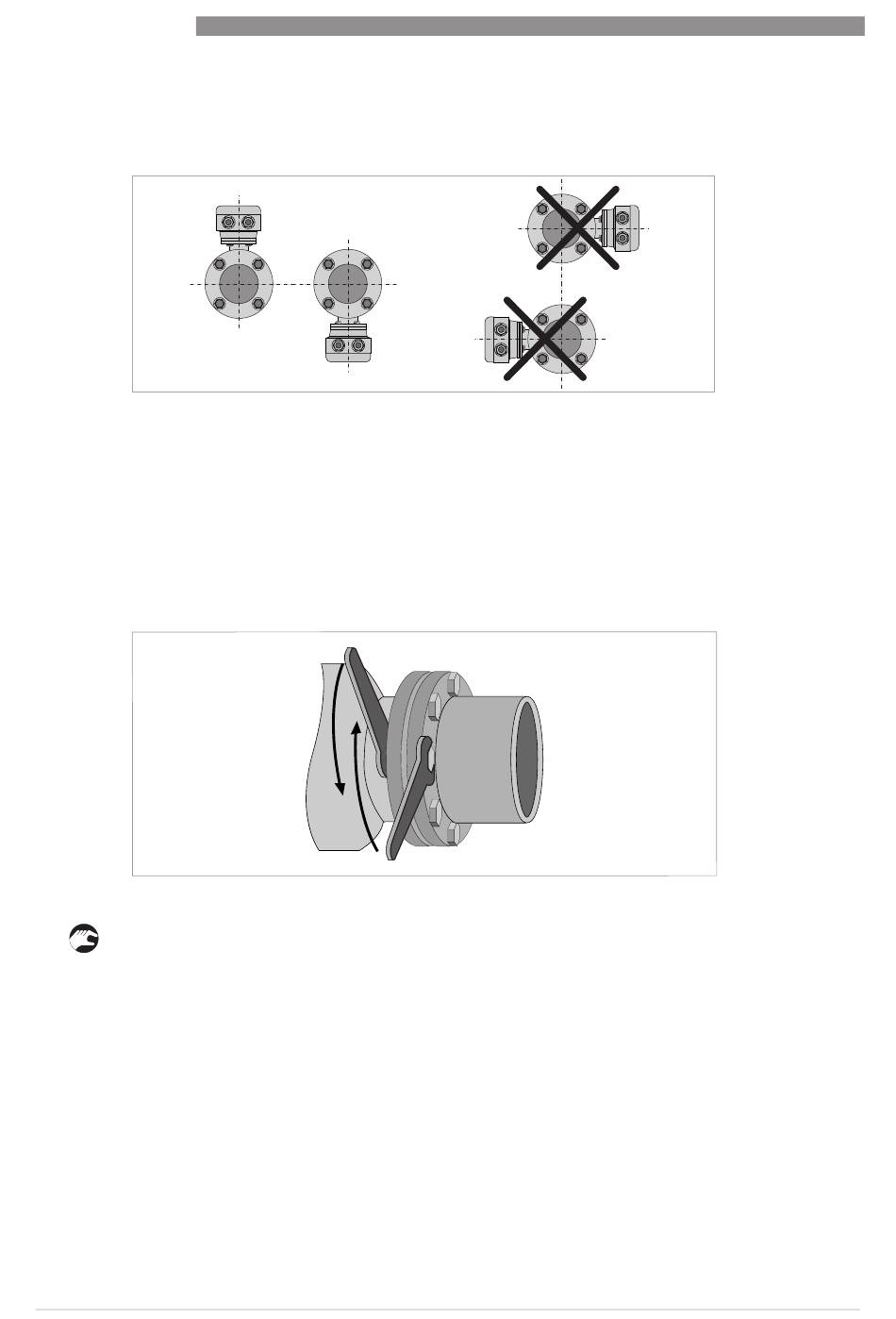

Figure 3-15: Position de montage
3.6.11 Montage

3.6.12 Couples de serrage et pressions

Les valeurs de pression et de couples de serrage maxi pour le débitmètre sont théoriques et
calculées pour des conditions d'exploitation optimales ainsi que pour l'utilisation de brides en
acier au carbone.
Figure 3-16: Serrage des tirants
Serrage des tirants
• Toujours serrer les tirants uniformément en séquences alternées diagonalement.
• Ne pas dépasser la valeur de couple maxi.
• 1ère passe : appliquer env. 50% du couple de serrage maxi indiqué dans le tableau.
• 2ème passe : appliquer env. 80% du couple de serrage maxi indiqué dans le tableau.
• 3ème passe : appliquer env. 100% du couple de serrage maxi indiqué dans le tableau.
