Festo PEV-1/4A-SW27 Notice D'utilisation page 7

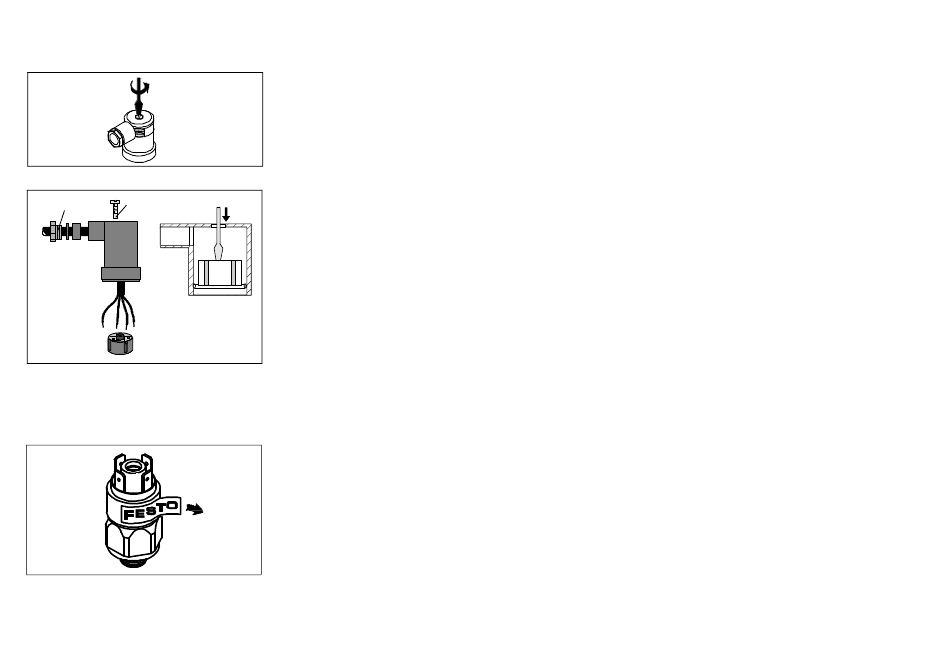

Fig.8
max. 0,5 Nm
max. 0,5 Nm
Fig.9
Fig. 10
0395
b) Conexión con enchufe angular
según instrucciones para accesorios:
1. Retirar el tornillo (4) del extremo fron-
tal del enchufe angular (no perderlas).
2. Desmontar la placa base que ya está
suelta en el interior.
3. Deberá acatarse lo siguiente:
- Conectar los cables según el
esquema (Fig. 7)
- Conectar a tierra
- Tener del cable de tal modo que
no quede aprisionado
- Buscar la posición de montaje cor-
recta de la placa de conexiones
antes de fijarla (posición en función
de la ubricación de los cables de
salida)
- Aplicar un par de apriete máximo
Una vez concluidas las operaciones de
conexión de los cables:
4. Retirar la etiqueta identificativa del pre-
sóstato PEV- 1/4A-SW27.
5. Montar el enchufe sobre el presóstato
PEV hasta que quede encajado
(verificar del elemento antigiro).
b) Câblage avec connecteur femelle
coudé (voir accessoires):
1. Dévissez complètement la vis de fixa-
tion (4) à l'extrémité de la tête du con-
necteur (ne pas égarer).
2. Démontez l'embase.
3. Observez les points suivants:
- respecter le schéma lors du câblage
(voir page 7)
- relier le pressostat à la terre
- ne pas plier les câbles
- positionner l'embase correctement
avant de la fixer (attention au sens
de sortie du câble)
- couple de serrage max.
Une fois le câblage terminé:
4. Retirez la plaque signalétique du pres-
sostat PEV-1/4A-SW27.
5. Emboîtez le connecteur coudé sur le
PEV jusqu'au cran
(veillez du détrompage).
E/F 7
