3. Togliere il coperchietto morsettiere.
2
1
4. Effettuare il collegamento all'impianto.
L'estremità di un conduttore cordato
non deve essere consolidata con
una saldatura dolce nei punti in cui il
conduttore è sottoposto a una pressione
di contatto.
5. Effettuare la confi gurazione del dispositivo
mediante i jumper e/o i dip-switch.
6. Riposizionare il coperchietto morsettiere.
7. Alimentare il dispositivo.
8. Completare la confi gurazione dei parametri
come indicato nella premessa.
Il manuale di confi gurazione dell'App
Urmet CallMe è disponibile sul sito
www.urmet.com oppure scansionando
il QR-Code alla fi ne della sezione.

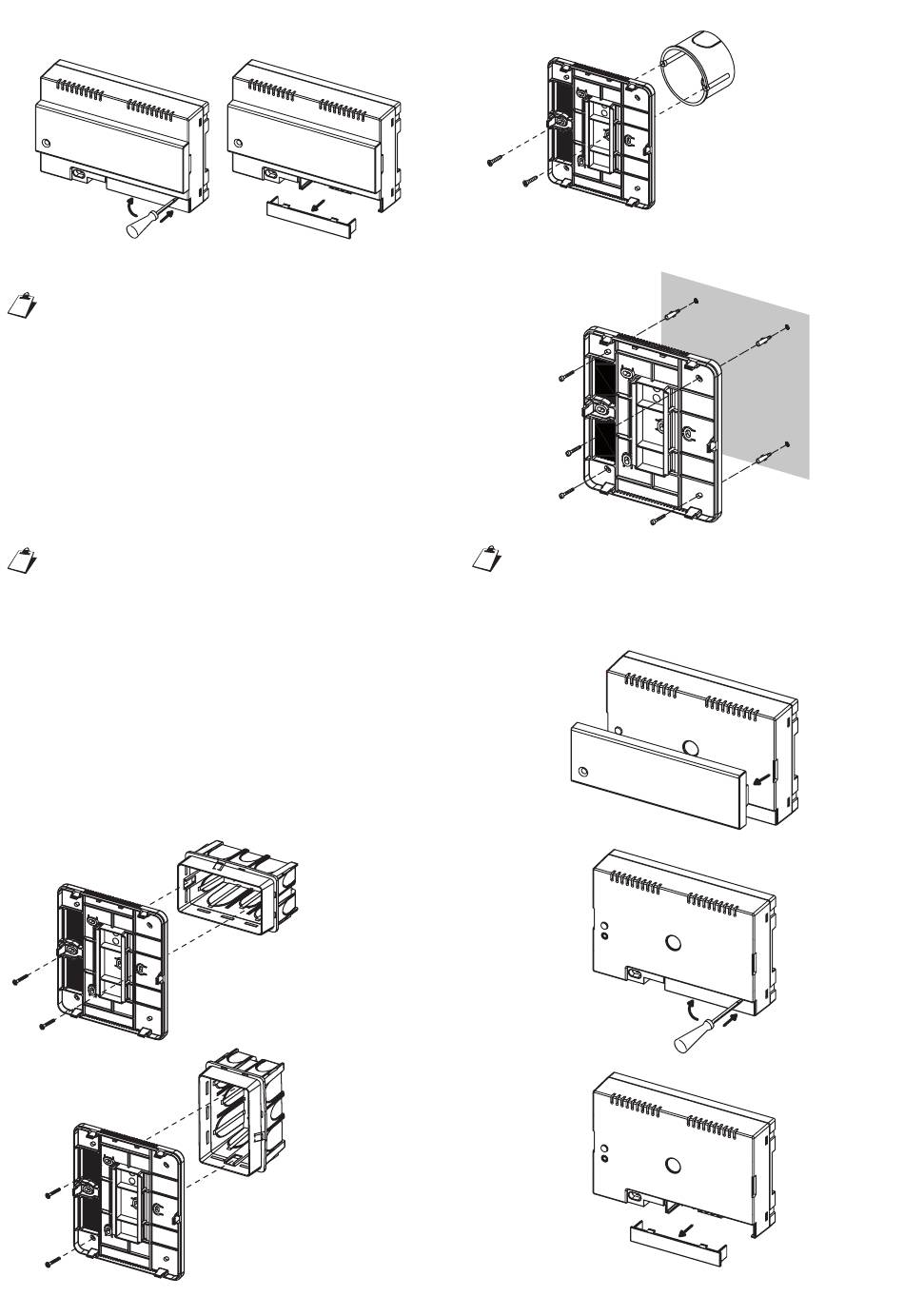

3.2. AD APPOGGIO PARETE
MEDIANTE IL KIT
SCH. 1083/88 (non fornito
a corredo prodotto)
1. Fissare la base del contenitore (presente nel
kit) alla scatola incasso mod. 503 o Ø 60mm
(2.36"), come indicato nelle fi gure seguenti:
4
3
Scatola
Mod. 503
in orizzontale
n° 2 M3,5 x 19 mm
a corredo
Scatola
Mod. 503
in verticale
n° 2 M3,5 x 19 mm
a corredo
oppure, in alternativa, con viti e tasselli forniti a
corredo.
Mantenere il passaggio cavi a sinistra.
2. Rimuovere i 2 coperchietti presenti sul
dispositivo.
Scatola
Ø 60 mm / 2.36''
n° 2 2,9 x 13 mm
a testa svasata
2
1
3
