INTRODUCTION

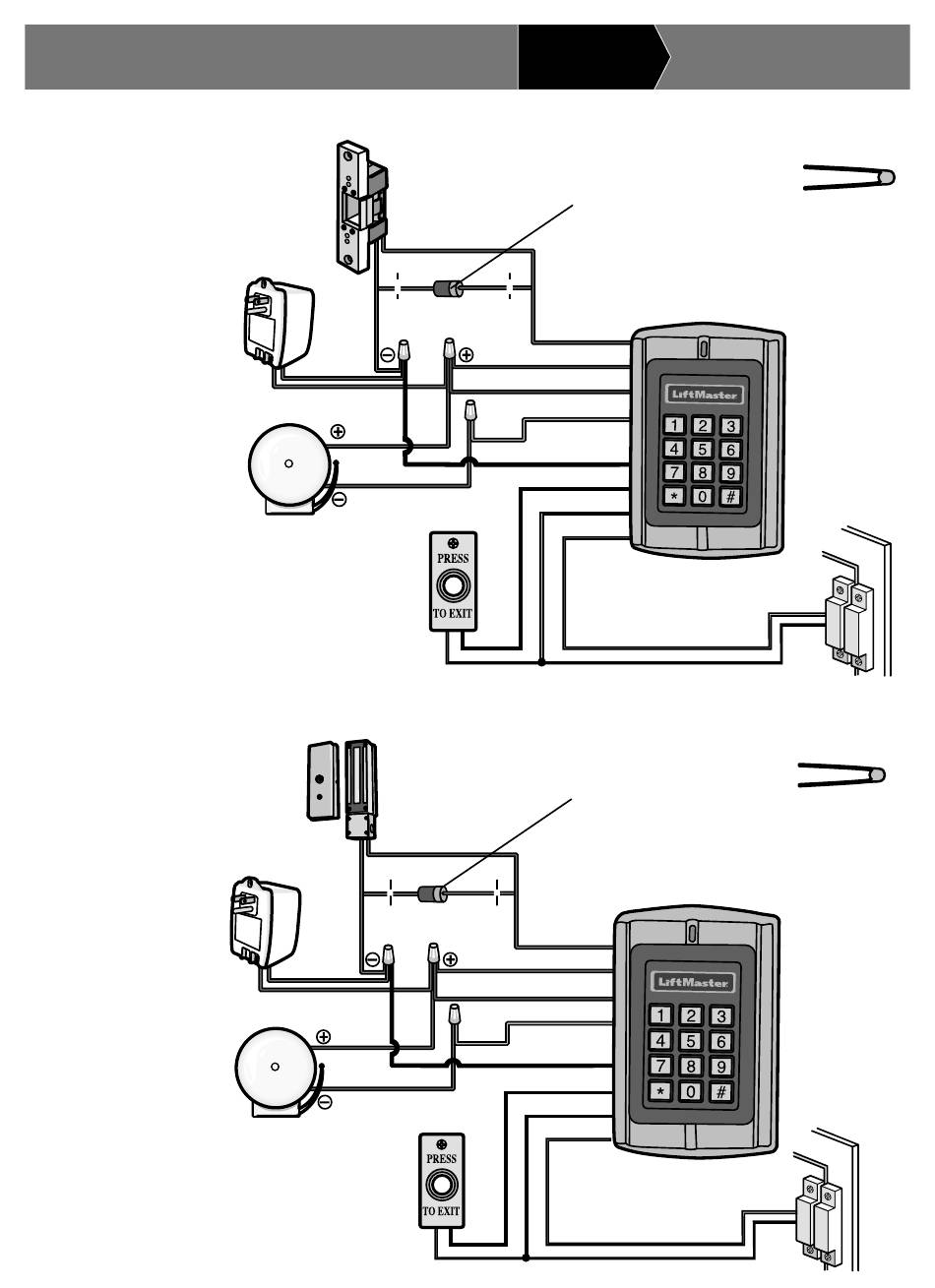

EXEMPLES DE CONNECTIONS :
Opérateur de la porte ou
sonnerie d'échec-sécurité
les applications c. c.
Verrouillage magnétique
ou sonnerie
d'échec-sécurité
(+) et (-) montrées pour
les applications c. c.
INSTALLATION
CA ou CC
Alarme externe
Demande de
(1 A. maximum)
sortie
(+) et (-) montrées pour
CA ou CC
Alarme externe
Demande de
sortie
(1 A. maximum)
CÂBLAGE
Pour une alimentation CC :
Installation d'une diode
IN4007 ou l'équivalent
Normalement
ouvert
Pourpre
Marron
Pour une alimentation CC :
Installation d'une diode
IN4007 ou l'équivalent
Normalement
fermé
Orange
Pourpre
Rouge
Jaune
Rose
Marron
9
CONFIGURATION
Pour une
ou
alimentation CA :
S10K30MOV (varistance à
oxyde métallique) (no forni)
Bleu
Rouge
Gris
Noir
Jaune
Rose
Pour une
ou
alimentation CA :
S10K30MOV (varistance à
oxyde métallique) (no forni)
Gris
Noir
Contact de
porte
Contact de
porte
