INTRODUCTION
EXEMPLES DE CONNECTIONS :

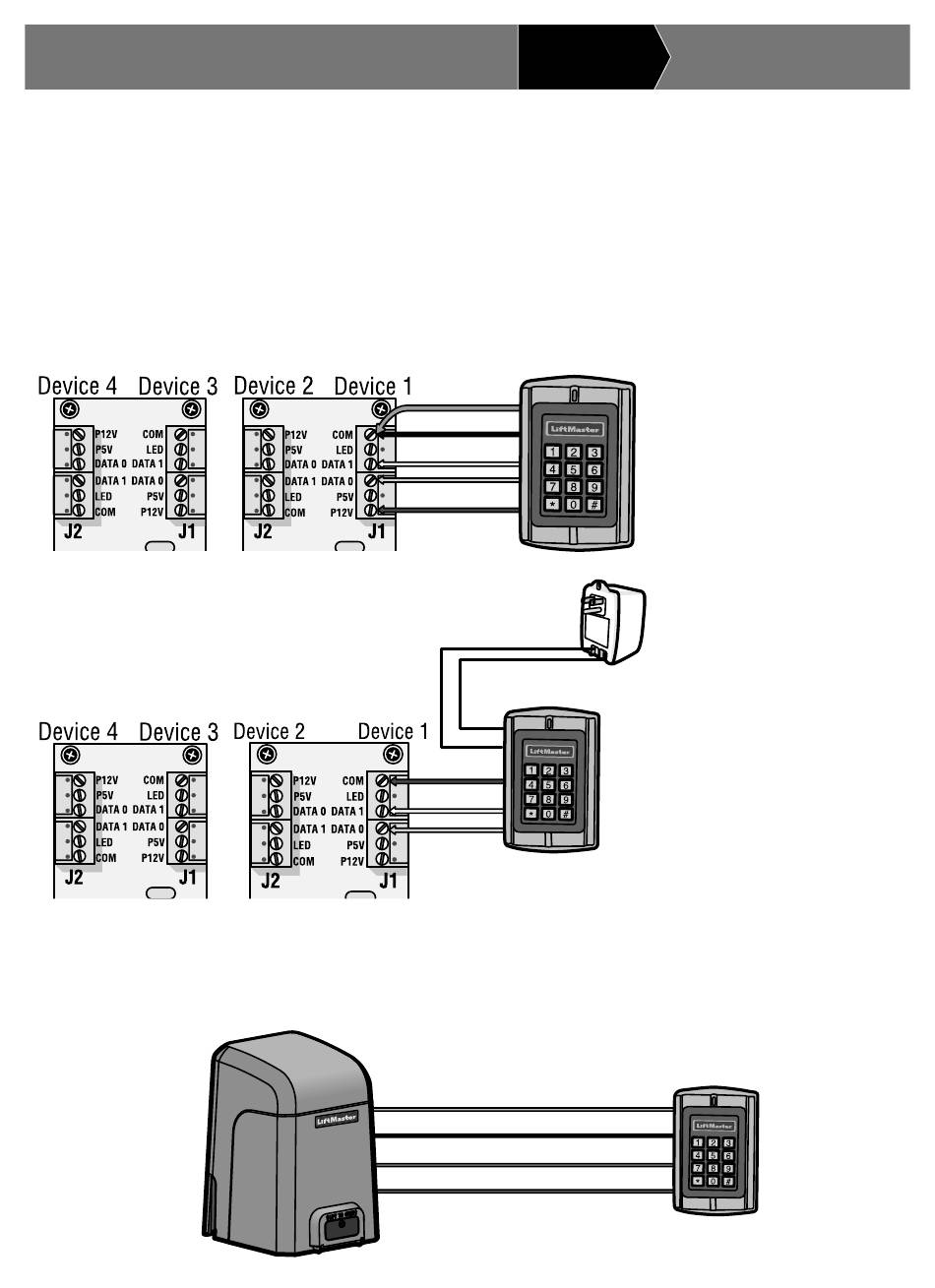

Connexion à un système de commande d'accès
L'exemple ci-dessous utilise le module Wiegand EL25/EL2000SS (WOMDKT). Le
KPR2000 peut être connecté à d'autres systèmes d'accès avec les mêmes entrées
Wiegand. Le KPR2000 peut être connecté à l'appareil 1, 2, 3 ou 4 (EL25, EL2000SS).
Position du J407
Position du J407
Connexion à un actionneur de barrière
Connexion à 4 fils avec KPR2000 alimenté à partir de la puissance de sortie des
accessoires CSL24U/CSW24U/LA500PKGU/ LA400PKGU.
INSTALLATION
Position du J400
OU
Position du J400
CÂBLAGE
Rose
Noir
Blanc
Vert*
Alimetation
Rojo
Noir (C.C. -)
Rouge (C.C. +)
Rose
Blanc
Vert
Acc +
Acc +
Acc -
Acc -
Exit +
Exit +
Exit -
Exit -
8
CONFIGURATION
*Maximum de 152,4 m
(500 pi)
(Mêmes limites de distance
que celles utilisées pour la
mise en réseau de 2
KPR2000)
Alimentation
c. a. ou c. c.
(+) et (-) montrées pour
les applications c. c.
Rouge
Noir
Bleu
Pourpre
