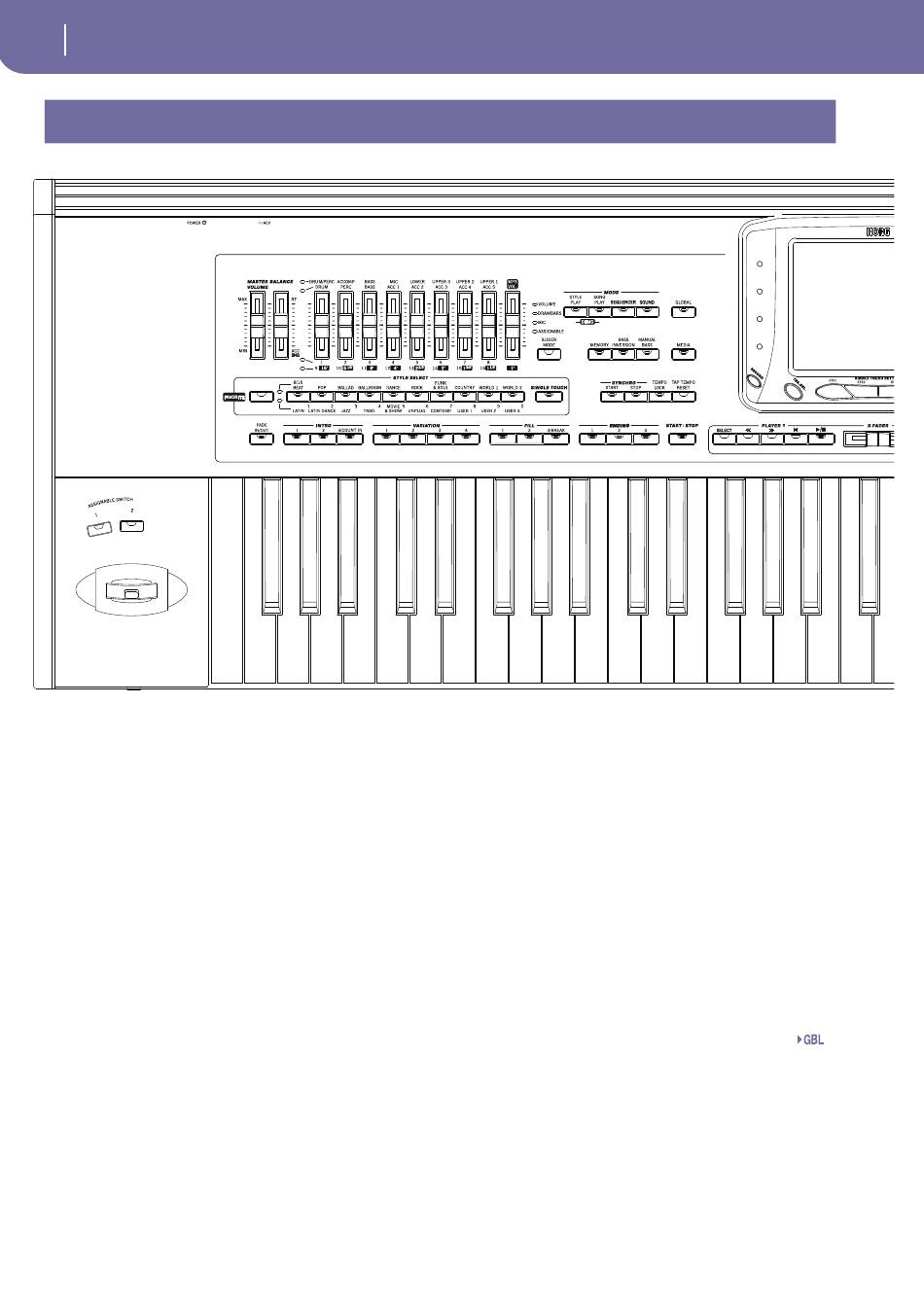

Face avant
Face avant
3
2
1
1
PHONES
Connectez une paire de casques à cette sortie. Le casque doit
avoir une impédance de 16-200Ω (on conseille 50Ω). Pour con-
necter plusieurs paires de casques, utilisez un distributeur.
2
MANETTE
La manette active des fonctions différentes selon la direction du
mouvement.
X (+/–)
Déplacez la manette vers la gauche (–) pour
diminuer la hauteur ou vers la droite (+) pour
l'augmenter. Cette fonction est également
dénommée Pitch Bend.
Y+
Déplacez la manette en avant pour activer la
Modulation.
Y–
Déplacez la manette en arrière pour activer la
fonction affectée au mode Sound.
3
INTERRUPTEURS ASSIGNABLES
Ce sont des interrupteurs librement programmables (voir dans
"Pad/Switch: Assignable Switch" a la page 115 les informations
relatives à l'affectation de fonctions à ces interrupteurs).
4
MASTER VOLUME
Ce curseur contrôle le volume général de l'instrument, des deux
sorties Gauche et Droite et la sortie du casque (PHONES). Il ne
contrôle pas le volume des sorties secondaires 1 et 2.
4 5
D
F
G
6
7
E
H
I
Ce curseur règle également le volume du microphone connecté à
l'entrée audio MIC, lorsqu'il est acheminé au Voice processor. Il
contrôle le signal en entrée sur les entrées audio LEFT (gauche)
et RIGHT (droite) lorsque le volume est acheminé au MP3
Recorder (voir dans le chapitre "Page Audio Setup: Audio In" a la
page 251).
5
BALANCE
En modes Style Play et Song Play, ce curseur égalise le volume
des pistes clavier à l'encontre des pistes de Style (Accompani-
ment), Pad et Song. C'est un contrôle relatif en ce que sa valeur
maximum est déterminée par la position du curseur MASTER
VOLUME.
Lorsque vous le déplacez, une version agrandie est affichée à
l'écran de manière à effectuer un réglage minutieux.
Note : Ce curseur ne fonctionne pas en mode Sequencer.
6
CURSEUR ASSIGNABLE
Les premiers huit curseurs de cette section sont librement pro-
grammables (voir dans le chapitre "Page Controllers: Assignable
Sliders" a la page 245 les informations relatives aux fonctions qui
peuvent être affectées). Quatre modes opérationnels sont dispo-
nibles ; vous les sélectionnez en appuyant sur le bouton SLIDER
MODE (voir plus bas).
Le neuvième curseur fonctionne la plupart des cas comme le
réglage du volume d'un MP3 ou comme le 1
mode Drawbar. Si ce curseur fonctionne comme réglage du
8
9
0
A
B C
Q
L
M N
V
J
K
er
registre de jeu en
O
R
S
W
Gbl
