Section 2 : Réglages
Section 2 : Réglages
Profondeur de la fraise rotative
La fraise rotative est réglable sur cinq positions et trois profon-
deurs (5, 10 et 14 cm [2, 4 et 5 1/2 po]) en tournant la plaque
d'attelage du chargeur à direction différentielle vers l'avant
ou l'arrière.
Définitions :
•
Rotation standard : Le rotor tourne dans le même sens
que les roues du chargeur à direction différentielle.
•
Rotation inversée : Le rotor tourne dans le sens opposé
aux roues du chargeur à direction différentielle.
Pleine profondeur de labourage,
fraise rotative tournée de niveau
Consulter la Figure 2-1 :
Escamoter ou déployer les vérins hydrauliques à l'avant des bras
du chargeur à direction différentielle jusqu'à ce que la flèche
sur l'indicateur de profondeur indique « FULL DEPTH » (pleine
profondeur), comme indiqué dans le coin supérieur droit de
l'illustration.
Lors de l'utilisation de ce réglage de profondeur, la fraise rotative
peut être utilisée en rotation standard ou en rotation inversée lors
de la marche avant ou arrière.
Profondeur de labourage de 10 cm (4 po),
fraise rotative tournée vers l'arrière
Consulter la Figure 2-2 :
À partir de la position de niveau, escamoter les vérins hydrau-
liques à l'avant des bras du chargeur à direction différentielle
jusqu'à ce que la flèche sur l'indicateur de profondeur indique la
marque de 10 cm (4 po) au-dessus de « FULL DEPTH » (pleine
profondeur), comme indiqué dans le coin supérieur droit de
l'illustration.
Lors de l'utilisation de ce réglage de profondeur, la fraise rotative
peut être utilisée en rotation standard ou en rotation inversée lors
de la marche avant ou arrière.
Profondeur de labourage de 10 cm (4 po),
fraise rotative tournée vers l'avant
Consulter la Figure 2-3 :
À partir de la position de niveau, déployer les vérins hydrauliques
à l'avant des bras du chargeur à direction différentielle jusqu'à ce
que la flèche sur l'indicateur de profondeur indique la marque de
10 cm (4 po) en dessous de « FULL DEPTH » (pleine profon-
deur), comme indiqué dans le coin supérieur droit de l'illustration.
Lors de l'utilisation de ce réglage de profondeur, la fraise rotative
peut être utilisée en rotation standard ou en rotation inversée lors
de la marche avant ou arrière.
31 janvier 2020
Table des matières
37812

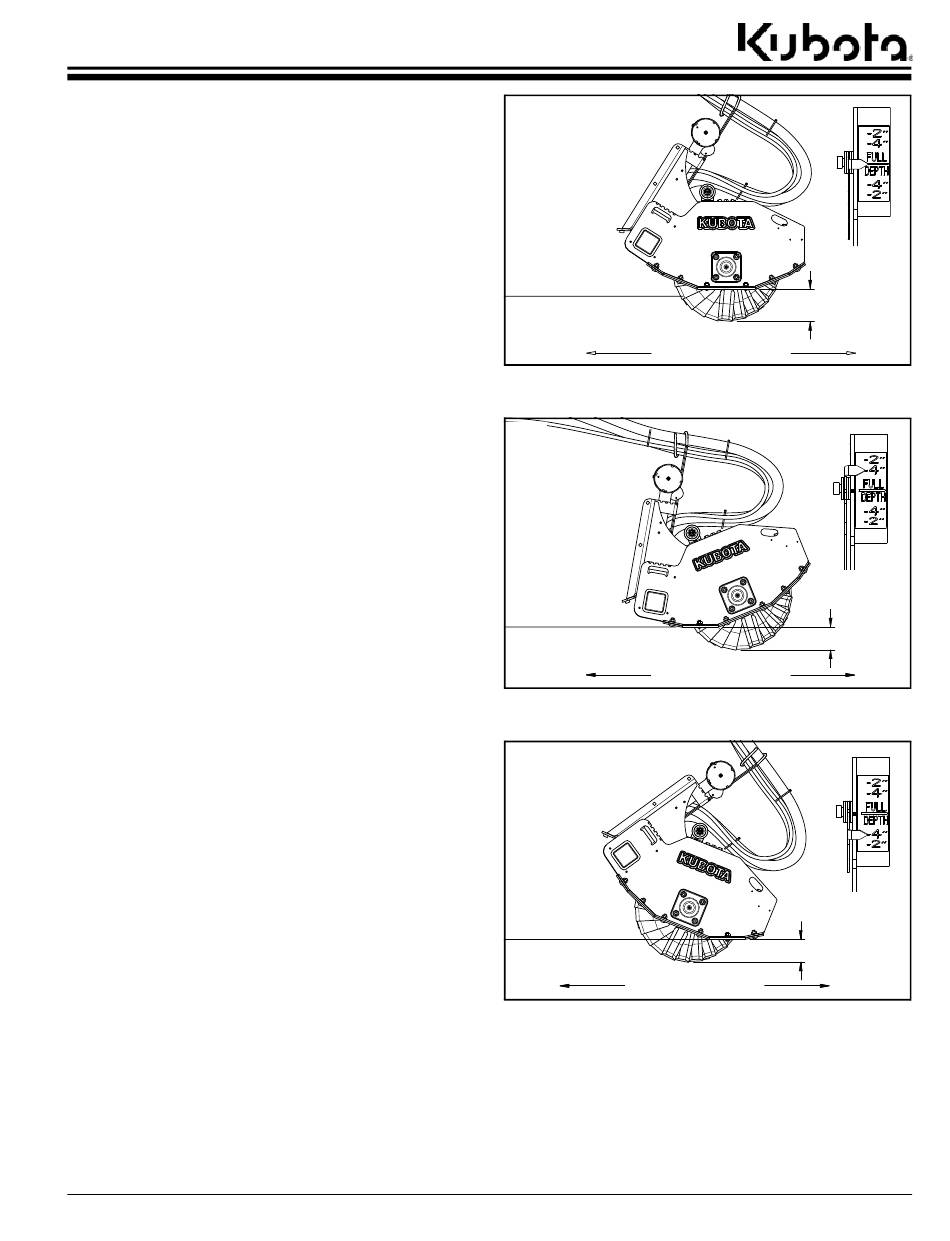

Fraise rotative tournée de niveau à pleine profondeur
