7.2 Essais spéciaux sur installations ou de disjoncteurs de pro-
tection RCD
7.2.1 Essais sur installations ou de disjoncteurs de protection
RCD avec courant différentiel ascendant (courant alterna-
tif) pour RCD de type AC, A/F, B/B+ et EV/MI
Méthode de mesure
Pour l'essai du circuit de protection RCD, l'appareil génère dans
le réseau un courant différentiel ascendant en continu de

(0,3 ... 1,3) I .
N
L'appareil enregistre les valeurs de la tension de contact et du
courant de déclenchement présentes au moment du déclenche-
ment du disjoncteur de protection RCD.
Lors de la mesure avec courant différentiel ascendant, vous pou-
vez sélectionner entre les seuils de tension de contact U
et U = 50 V/65 V.
L

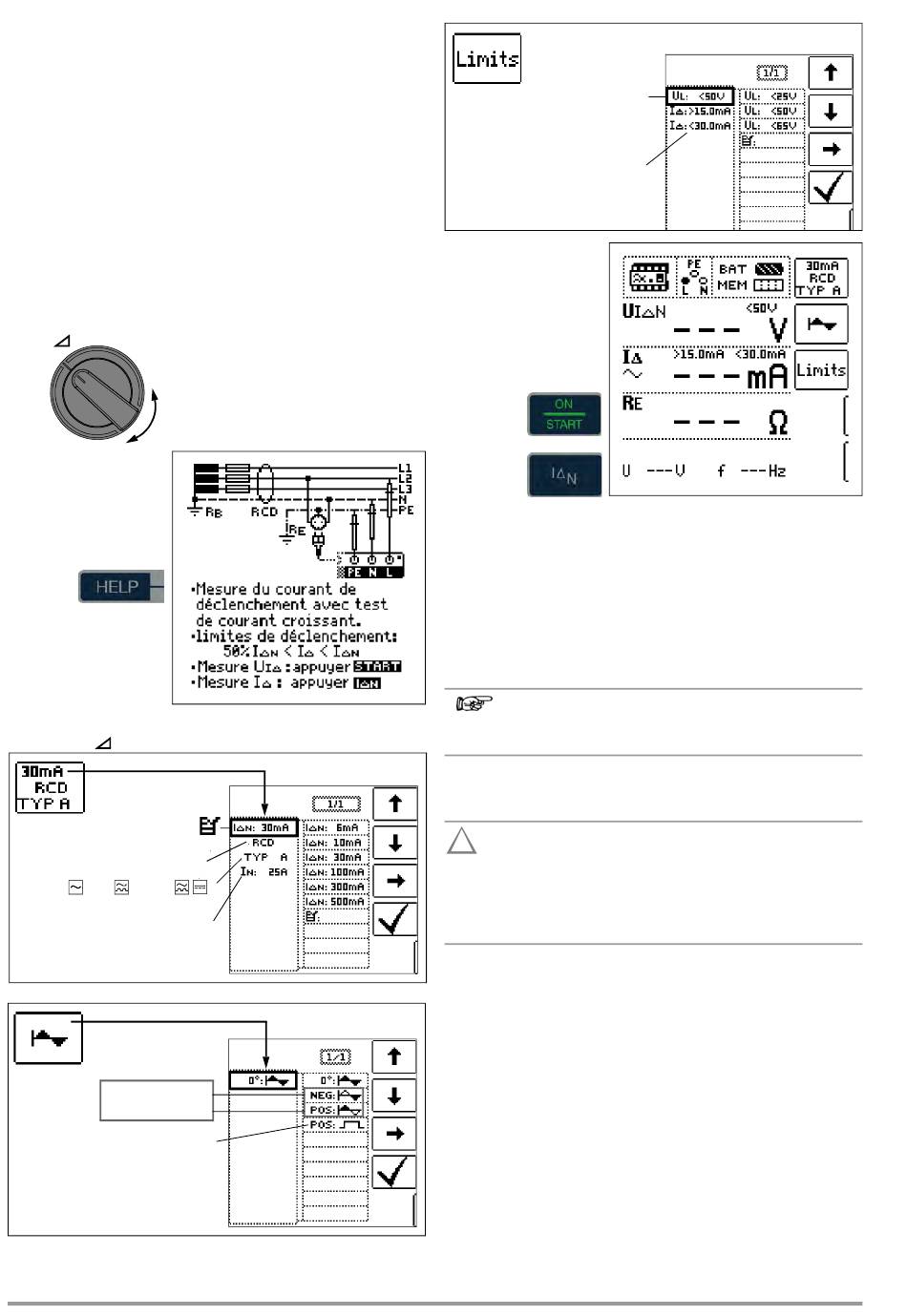

Sélectionner la fonction de mesure
I
F
Raccordement
Paramétrer I
F
Courants différentiels
nominaux: 6 ... 500 mA
Type 1: RCD, SRCD, PRCD ...
Type 2: AC , A/F , B/B+
EV/MI
Courants nominaux: 6 ... 125 A
* Type B/B+/EV/MI = sensibles
à tout courant
Forme d'onde:
demi-onde négative
demi-onde positive
courant continu positif
20
= 25 V
L
*,
Tension de contact:
Valeurs limites de déclenchement:
Lancer la mesure
Cycle de mesure
Après avoir démarré le cycle de mesure, le courant d'essai généré
par l'appareil égal à 0,3 fois le courant différentiel nominal s'élève
continuellement jusqu'à ce que le disjoncteur de protection RCD
se déclenche. Vous pouvez observer cette action au remplissage
progressif du triangle à côté de I.
Si la tension de contact atteint la valeur limite sélectionnée
(U = 65 V, 50 V ou 25 V) avant que le disjoncteur de protection
L
RCD se soit déclenché, une coupure de sécurité se produit. La
LED LIMIT est allumée en rouge.
Note
Coupure de sécurité: Jusqu'à 70 V, la coupure de sécurité
a lieu dans les 3 s conformément à CEI 61010.
Si le disjoncteur de protection RCD ne se déclenche pas avant
que le courant ascendant n'atteigne la valeur du courant différ-
entiel nominal I , la LED LIMIT est allumée en rouge.
N
!
Attention!
Un courant de polarisation dans l'installation se super-
pose au courant différentiel généré par l'appareil lors de
la mesure et influence les valeurs mesurées de la tension
de contact et du courant de déclenchement. Voir égale-
ment chapitre 7.1.
Evaluation
Pour évaluer un dispositif de protection à courant différentiel, il faut
cependant mesurer avec un courant différentiel ascendant confor-
mément à DIN VDE 0100 partie 600 et calculer la tension de
contact pour le courant différentiel nominal I
mesurées. Pour ces raisons, il convient de préférer la méthode de
mesure la plus rapide et la plus simple, voir chapitre 7.1.
7.2.2 Essais sur installations ou de disjoncteurs de protection
RCD avec courant différentiel ascendant (courant
continu) pour RCD de type B/B+ et EV/MI
Selon VDE 0413 partie 6, il faut apporter la preuve que le courant
différentiel de déclenchement en cas de courant continu lisse
double au plus la valeur du courant différentiel assigné I
effet, il faut appliquer un courant continu ascendant progressif
commençant à un courant égal à 0,2 fois le courant différentiel
assigné I . Si le courant augmente de manière linéaire, la mon-
N
tée de doit pas excéder le double de la valeur de I
de 5 s. La vérification avec courant continu lissé doit être réali-
sable dans les deux sens du courant d'essai.
à partir des valeurs
N
. À cet
N
en l'espace
N
