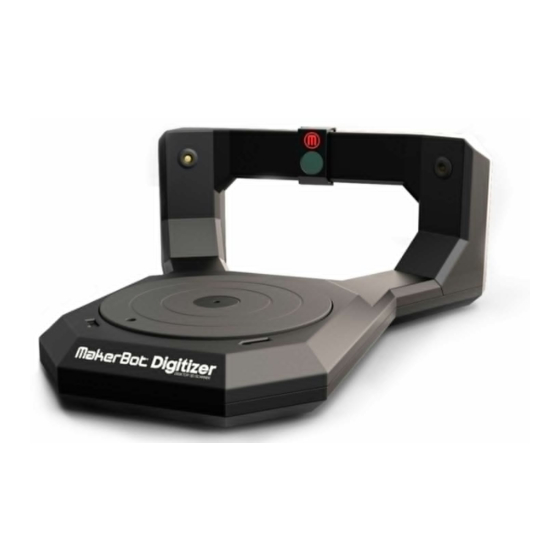

- Page 1 MakerBot Digitizer Desktop 3D Scanner —MANUEL UTILISATEUR—...
-
Page 2: Table Des Matières
TABLE DES MATIÈRES BIENVENUE Sécurité et respect des normes À propos de votre numériseur MakerBot Digitizer CONFIGURATION Liste de vérification des accessoires Déballer le numériseur MakerBot Digitizer Disposition du numériseur MakerBot Digitizer Installation du logiciel MakerWare for Digitizer Étalonnage Configurer les préférences NUMÉRISER... -
Page 3: Abienvenue
Les personnes en possession d’une imprimante 3D MakerBot ont tendance à voir le monde d’un point de vue MakerBot. Nous imaginons toujours ce que nous pourrons créer ensuite. Grâce au numériseur 3D MakerBot Digitizer, vous commencerez à... -
Page 4: Sécurité Et Respect Des Normes
Toute modification non approuvée expressément par le fabricant ou le déposant de l’équipement est susceptible d’annuler votre droit à utiliser l’équipement en vertu du règlement de la Federal Communications Commissions. FABRICANT MakerBot Industries, LLC One MetroTech Center 21st Floor Brooklyn, NY 11201 347.334.6800... - Page 5 • Ne touchez pas le boîtier du laser lorsque le numériseur MakerBot Digitizer est sous tension. • N’utilisez pas le numériseur MakerBot Digitizer si l’une des pièces de l’appareil est fendue ou endommagée de quelque façon que ce soit. • Utilisez uniquement l’alimentation électrique fournie avec le numériseur MakerBot Digitizer.
- Page 6 être facilement accessible. Sécurité du Laser Le numériseur 3D MakerBot Digitizer utilise deux (2) lasers de classe 1 pour ses fonctions de numérisation. Le numériseur est certifié comme étant un produit laser de classe 1 en vertu des exigences des normes 21 CFR (J) 1040.10 et IEC 60825-1 conformément au document Laser Notice 50.
-
Page 7: À Propos Du Numériseur Makerbot Digitizer
N’ouvrez pas les modules laser du numériseur MakerBot Digitizer et ne tentez pas de les réparer. Tout entretien apporté aux lasers du numériseur MakerBot Digitizer doit être réalisé exclusivement par les techniciens agréés et formés dans nos usines. Si vous souhaitez signaler un problème concernant votre numériseur MakerBot Digitizer ou réserver un entretien, veuillez nous contacter à... - Page 8 Schémas du Numériseur MakerBot Digitizer VUE FRONTALE 1. Plaque tournante 2. Filtre de la caméra 3. Caméra 4. Ouverture du laser de gauche 5. Ouverture du laser de droite VUE ARRIÈRE 6. Vis de réglage du laser de droite 7. Vis de réglage du laser de gauche 8.
-
Page 9: Comment Fonctionne-T-Il
Voici comme cela se déroule : 1. Deux lasers, montés dans les coins gauche et droit du numériseur MakerBot Digitizer, effectuent un balayage linéaire permettant de déterminer le contour du profil de l’objet, tandis qu’une caméra effectue une série de photographies. -
Page 10: Évitez De Numériser
50 x 50 mm (2 x 2 pouces) Conseil: Vous pouvez réduire les reflets des surfaces réfléchissantes ou brillantes en appliquant de la farine de maïs à l’aide d’un pinceau. Pour obtenir d’autres conseils, rendez-vous dans la section En savoir plus de la page makerbot.com/digitizer... -
Page 11: Configurer Votre Numériseur Makerbot Digitizer
Configurer votre numériseur MakerBot Digitizer Dans ce chapitre, nous vous présenterons tout ce que vous devez faire pour configurer votre nouveau numériseur 3D MakerBot Digitizer, depuis son déballage jusqu’à la réalisation de numérisation 3D. LISTE DE VÉRIFICATION DES ACCESSOIRES ALIMENTATION ÉLECTRIQUE CORDON ÉLECTRIQUE... -
Page 12: Déballer Le Numériseur Makerbot Digitizer
DÉBALLER VOTRE NUMÉRISEUR MAKERBOT DIGITIZER 1. Ouvrez la Boîte Placez la boîte du numériseur MakerBot Digitizer sur une surface stable. Coupez le ruban de chaque côté de la boîte ainsi que l’autocollant anti-fraude situé sur l’étiquette de sécurité. 2. Ouvrez la Boîte d’Accessoires Prenez la boîte d’accessoires et... - Page 13 3. Soulevez le Numériseur MakerBot Digitizer en Dehors de la Boîte Agrippez la mousse de protection située des deux côtés et soulevez le numériseur MakerBot Digitizer en dehors de la boîte. 4. Enlever l’Emballage Séparez les morceaux de mousse de protection du numériseur MakerBot Digitizer et enlevez le sac en plastique transparent.
-
Page 14: Disposition Du Numériseur Makerbot Digitizer
• Placez votre numériseur MakerBot Digitizer sur une surface plane et stable et assurez-vous qu’aucune partie du numériseur MakerBot Digitizer ne dépasse les bords de la surface de support. S’il n’est pas disposé dans une position stable, le numériseur MakerBot Digitizer risque de tomber et d’être endommagé... -
Page 15: Vue Aérienne De La Pièce
VUE AÉRIENNE DE LA PIÈCE 6. Connectez le Numériseur MakerBot Digitizer à un Ordinateur Prenez le câble USB situé dans la boîte des accessoires et utilisez-le pour connecter le numériseur MakerBot Digitizer à votre ordinateur. -
Page 16: Raccordez L'alimentation Électrique
Lorsque vous exécutez MakerWare ou MakerWare for Digitizer pour la première fois, un dossier nommé « Mes Objets » (sur PC), ou « Objets » (sur MAC), est créé dans votre répertoire racine. C’est à... -
Page 17: Étalonner Votre Numériseur Makerbot Digitizer
1. Téléchargez Makerware for Digitizer • Ouvrez votre navigateur et rendez-vous sur makerbot.com/digitizer • Cliquez sur le lien Makerware for Digitizer. Vous serez redirigé vers la page de téléchargement du logiciel Makerware for Digitizer. • Sélectionnez votre système d’exploitation à partir du menu déroulant et cliquez sur le bouton de téléchargement. - Page 18 Commencer afin de continuer. 2. Vérifiez Votre Emplacement ainsi que les Sources de Lumière MakerWare for Digitizer expliquera alors la façon de vérifier que votre numériseur MakerBot Digitizer soit prêt à réaliser une numérisation. Suivez les trois étapes avant de cliquer sur Continuer.
- Page 19 6. Étalonnage Terminé Avant de commencer à numériser, nommez votre numériseur MakerBot Digitizer et configurez vos options de partage. Cliquez à nouveau sur Continuer pour commencer. Vous pouvez modifier vos préférences à tout moment en choisissant Paramètres à partir du menu Fichier. Sur MAC, les mêmes options sont disponibles dans Préférences à...
-
Page 20: Configurez Vos Préférences De Base
1. Configurez votre numériseur MakerBot Digitizer NOMMEZ VOTRE NUMÉRISEUR MAKERBOT DIGITIZER Par défaut, le nom de votre numériseur MakerBot Digitizer est : « My MakerBot Digitizer ». Pour créer un nom unique pour votre numériseur MakerBot Digitizer, cliquez dans la zone de texte Nommer votre numériseur MakerBot Digitizer et saisissez le nouveau nom. -
Page 21: Numériser Avec Votre Numériseur Makerbot Digitizer
Numériser avec Votre Numériseur MakerBot Digitizer Une fois l’étalonnage de votre numériseur MakerBot Digitizer et la configuration de vos préférences de partage terminés, vous serez redirigé vers l’écran Nouvelle numérisation. Voici l’écran d’accueil de MakerWare for Digitizer. Avant de commencer à numériser avec votre numériseur MakerBot Digitizer, passons en revue quelques concepts et autres pratiques de base. -
Page 22: Numériser 101
Les informations des numérisations droite et gauche sont combinées pour créer un nuage de point détaillé. Après la numérisation, MakerWare for Digitizer convertit le nuage de point en un maillage continu. Ce processus prend environ deux minutes. - Page 23 Remarque: Si votre objet n’est pas statique, essayez de le déposer sur un morceau de pâte à modeler. Pour obtenir d’autres conseils, rendez-vous dans la section En savoir plus de la page makerbot.com/digitizer Notez qu’il existe des exceptions à ces règles. Si des parties de votre objet ne sont pas numérisées convenablement, essayez de disposer l’objet...
- Page 24 Le préréglage destiné aux objets sombres peut également fonctionner avec d’autres surfaces difficiles à numériser. Si l’objet que vous numérisez est poilu ou brillant, essayez d’utiliser le préréglage Sombre/difficile même si l’objet est de couleur claire. Choisissez Clair pour numériser un objet blanc ou de couleur claire. Choisissez Moyen pour numériser un objet coloré...
-
Page 25: Numériser Un Objet
Lors d’une numérisation, le numériseur 3D MakerBot Digitizer balaie votre objet avec un faisceau laser. La caméra capture les images des faisceaux laser et MakerWare for Digitizer traduit ces images sous forme de nuage de points. Les objets qui sont trop ou pas assez réfléchissants produiront des images difficiles à... -
Page 26: Pour Numérise Un Objet
POUR NUMÉRISE UN OBJET 1. Placez le Filtre sur la Lentille de la Caméra Veillez à ce que le filtre de la caméra soit placé sur la lentille de la caméra. Évitez de toucher le filtre ou l’objectif de la caméra. 2. - Page 27 4. Cliquez sur Démarrer Numérisation Au cours de la numérisation, les points de données apparaîtront dans la fenêtre d’affichage au fur et à mesure que MakerBot Digitizer identifie les points sur la surface de votre objet. Une barre d’avancement sera également affichée afin d’indiquer le temps estimé...
-
Page 28: Nommez Votre Numérisation
LA NUMÉRISATION EST TERMINÉE ! COMMENT PROCÉDER? Procédure Post-Numérisation Une fois votre numérisation achevée, vous pouvez nommer votre fichier et enlever toute donnée indésirable située sur le dessus ou le dessous de votre maillage avant de l’enregistrer sous le format de modèle 3D. NOMMEZ VOTRE NUMÉRISATION Saisissez un nom pour votre numérisation dans le champ Nommez votre numérisation. - Page 29 Après avoir pris une photo, vous pouvez saisir les informations décrivant votre numérisation avant de la télécharger sur MakerBot Thingiverse. Si vous n’êtes pas connecté à MakerBot Thingiverse, MakerWare for Digitizer vous invitera à vous connecter et vous redirigera ensuite vers l’étape de partage.
-
Page 30: Partager Sur Thingiverse
Cliquez sur le bouton Partager sur Thingiverse afin de télécharger votre numérisation. 3. C’EST FAIT! Lorsque votre numérisation est téléchargée sur MakerBot Thingiverse, MakerWare for Digitizer affichera un lien vers la numérisation publiée. Vous aurez également la possibilité de partager votre numérisation publiée sur les réseaux sociaux. Étapes Suivantes PARTAGER SUR THINGIVERSE Si vous avez ignoré... -
Page 31: Exporter Cette Numérisation
Si vous n’êtes pas satisfait de votre numérisation, cliquez sur Abandonner cette numérisation afin de supprimer la numérisation effectuée. Une fois la demande de confirmation acceptée, MakerWare for Digitizer supprime le fichier enregistré dans votre répertoire Objets ou Mes Objets et vous redirige vers l’écran de Nouvelle Numérisation. -
Page 32: Dépannage Et Entretien
Dépannage et Entretien Ce chapitre décrit les opérations de base relatives au dépannage et à l’entretien de votre numériseur 3D MakerBot Digitizer. Pour de plus amples informations concernant les opérations avancées de dépannage et d'entretien, rendez-vous sur makerbot.com/support/digitizer... -
Page 33: Dépannage
Le numériseur MakerBot Digitizer est connecté via USB mais MakerWare for Digitizer indique « MakerBot Digitizer non connecté » SOLUTION: 1. Veillez à ce que le câble USB soit connecté à votre numériseur MakerBot Digitizer et à votre ordinateur. 2. Sélectionnez « Redémarrer service d’arrière-plan » dans le menu Services afin de réinitialiser le Convoyeur, le service qui gère la connexion entre votre... - Page 34 2. Essayez de placer l’objet à un autre endroit de la plaque tournante. Vérifiez la section relative au positionnement indiqué à la page 14 et vérifiez que l’éclairage entourant votre numériseur MakerBot Digitizer soit adapté à la numérisation. 3. Veillez à utiliser le préréglage de numérisation le plus adapté. Si vous n’êtes...
- Page 35 Vous recevez un message « Échec de la numérisation » SOLUTION: Cela signifie que MakerWare for Digitizer ne reçoit aucune donnée. Si votre objet respecte les indications énumérées à la page 9, il peut y avoir un problème au niveau de la connexion entre votre numériseur MakerBot Digitizer et votre ordinateur.
-
Page 36: Entretien
N’utilisez pas de nettoyant pour vitres ou de l’eau pour nettoyer le filtre de la caméra. Étalonnage Étalonnez la plaque tournante et les lasers du numériseur MakerBot Digitizer environ une fois par semaine ou toutes les 20 numérisation afin de conserver une qualité... -
Page 37: Pour Ajuster Manuellement L'alignement Des Lasers
Alignement des Lasers MakerWare for Digitizer corrigera tout seul les petits changements apportés à l’alignement du laser, il est donc probable que vous n’ayez jamais besoin d’ajuster manuellement l’alignement des lasers. Toutefois, si le numériseur MakerBot Digitizer est bousculé ou secoué, l’alignement des lasers peut être suffisamment altéré... -
Page 38: Position De L'outil D'étalonnage
l’outil d’étalonnage. Faites pivoter la vis de réglage dans le sens des aiguilles d’une montre pour déplacer la raie du laser vers la gauche ou dans le sens inverse des aiguilles d’une montre pour déplacer la raie vers la droite. 5. -
Page 39: Emplacements Des Vis De Réglage Des Lasers
EMPLACEMENTS DES VIS DE RÉGLAGE DES LASERS... -
Page 40: Eréférences
Références Ce chapitre inclut les spécifications matérielles et logicielles de votre numériseur 3D MakerBot Digitizer, une liste des options disponibles à partir du menu de MakerWare for Digitizer et un glossaire vous permettant de comprendre les termes avec lesquelles vous n’êtes pas familier. -
Page 41: Fonctions Du Menu
été enregistrée, une boîte de dialogue vous le signalera et vous demandera de confirmer que vous souhaitez quitter MakerWare for Digitizer. Sur MAC, cette option apparaît comme Quitter dans le menu de MakerWare for Digitizer. - Page 42 AIDE Aide en Ligne: Dirige l’utilisation vers la documentation de support en ligne. À propos de MakerWare for Digitizer: Affiche une boîte de dialogue comprenant les informations relatives à la version et au copyright. Sur MAC, cette option apparaît dans le menu de MakerWare for Digitizer.
-
Page 43: Glossaire
DIVERGENCE LASER: Une mesure angulaire de l’augmentation du diamètre d’un faisceau laser en fonction de la distance calculée à partir de l’ouverture du laser. La divergence du laser de classe 1 du numériseur MakerBot Digitizer est de 1 Radian x < 5 mRadians. -
Page 44: Point De Donnée
3D vers une imprimante 3D pour leur impression. Les modèles peuvent être envoyés à MakerWare directement à partir de MakerWare for Digitizer. MAKERWARE FOR DIGITIZER: Logiciel gratuit créé par MakerBot et utilisé pour contrôler le numériseur 3D MakerBot Digitizer. MOYEN (PRÉRÉGLAGE DE NUMÉRISATION): L’un des trois préréglages de numérisation utilisés pour définir la valeur de teinte des objets. -
Page 45: Répertoire Objets
PRÉRÉGLAGE DE NUMÉRISATION: Un réglage utilisé pour décrire la teinte d’un objet au niveau du numériseur MakerBot Digitizer. Les trois préréglages de numérisation sont Clair, Moyen, et Sombre/difficile à numériser. RÉPERTOIRE MES OBJETS: Le répertoire dans lequel le numériseur MakerBot Digitizer enregistre par défaut les numérisations. -
Page 46: Nous Contacter
MakerBot Digitizer, envoyez un courrier électronique à l'adresse ci-dessus pour ouvrir un ticket auprès de l'équipe du Support de MakerBot. Afin de nous aider à bien cerner votre problème dès le départ, n'hésitez pas à envoyer des photos ou une vidéo en pièce jointe de votre courrier électronique. -
Page 47: Ftermes
Termes Garantie, Renvois et Politique de Remplacement Les produits MakerBot ne sont dotés d’aucune garantie à long terme. Seuls les articles intacts peuvent être renvoyés dans les 14 jours suivant leur date de réception. Après cette période, toutes les ventes sont considérées définitives.
