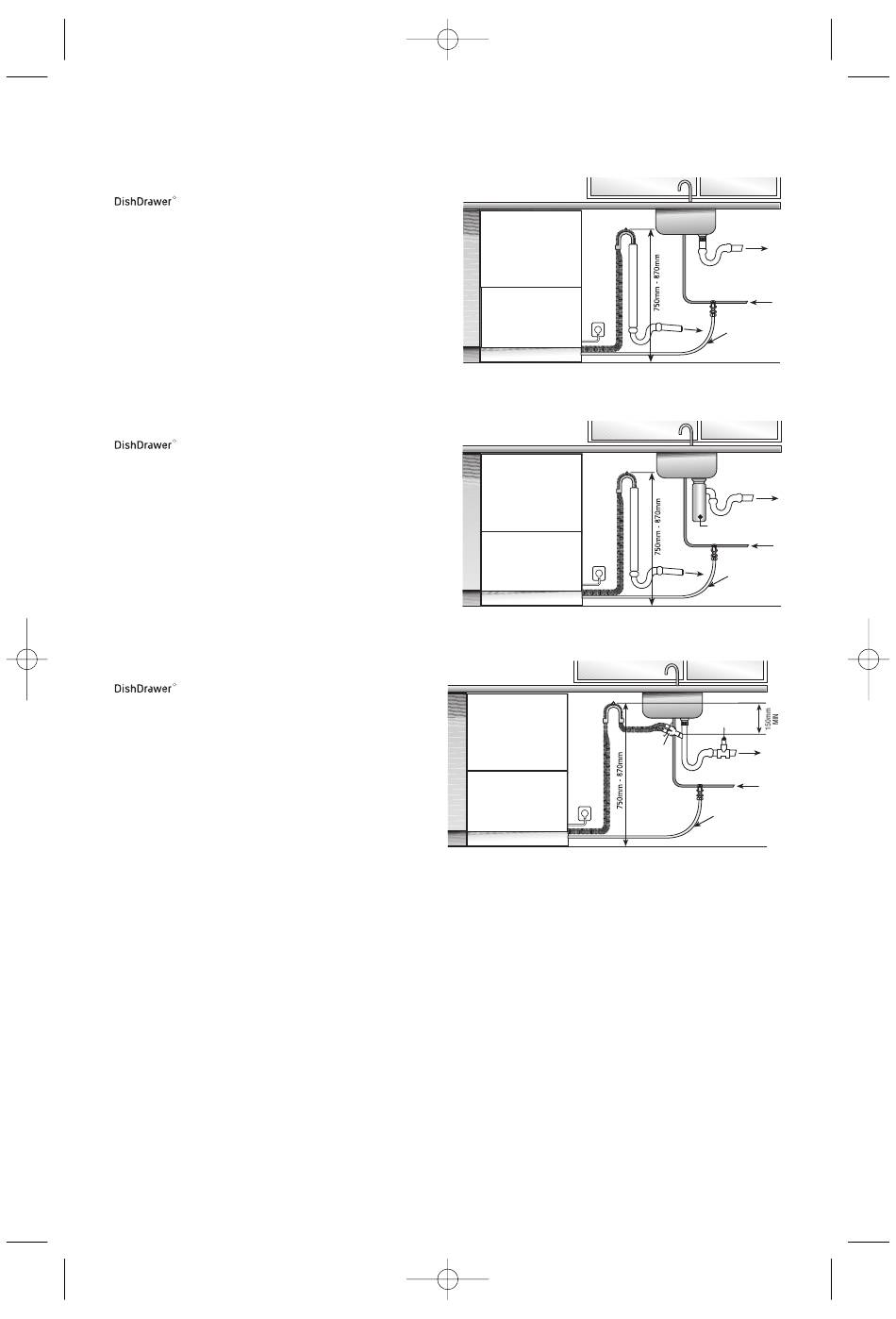

Options de plomberie - Modele double tiroir
OPTION 1
et tuyau ascendant de Ø38mm avec
R
écart anti-retour.
OPTION 2
avec vide-ordures. Tuyau ascendant de
R
Ø38mm avec écart anti-retour.
VEUILLEZ NOTER : Il est DECONSEILLE de
raccorder le à une quelconque pièce du système
de vide-ordures.
OPTION 3
utilisant le siphon d'évier avec raccord
R
du tuyau de vidange.
L'option 1 et l'option 2 sont les options préférées.
Les options 1 & 2 ou l'utilisation d'un double écart
anti-retour à arrivée satisfont aux critères Kosher.
30-05-2007
13:22
Pagina 10
10
VERS ÉVACUATION
ARRIVÉE D'EAU
SOUPAPE
PRISE DE
COURANT
RAYON DE
COURBURE DE
VERS
200MM MINIMUM
ÉVACUATION
DEPUIS LA
SOUPAPE
VERS ÉVACUATION
VIDE-ORDURES
ARRIVÉE D'EAU
PRISE DE
SOUPAPE
COURANT
RAYON DE
COURBURE DE
200MM MINIMUM
VERS
DEPUIS LA
ÉVACUATION
SOUPAPE
VENTILATION
VERS ÉVACUATION
RACCORD DU
TUYAU DE
VIDANGE
ARRIVÉE D'EAU
PRISE DE
SOUPAPE
COURANT
RAYON DE COURBURE
DE 200MM MINIMUM
