9.0
C
OMMUNICATION
9.1
Port d'interface de communication
L'onduleur Liebert GXT3 comporte un bloc de jonction à l'arrière de l'onduleur. Plusieurs signaux
sont envoyés sur ce port et sont assignés comme suit.
9.2
Communication via le bloc de jonction
La borne comprend huit broches, comme illustré à la Figure 16.

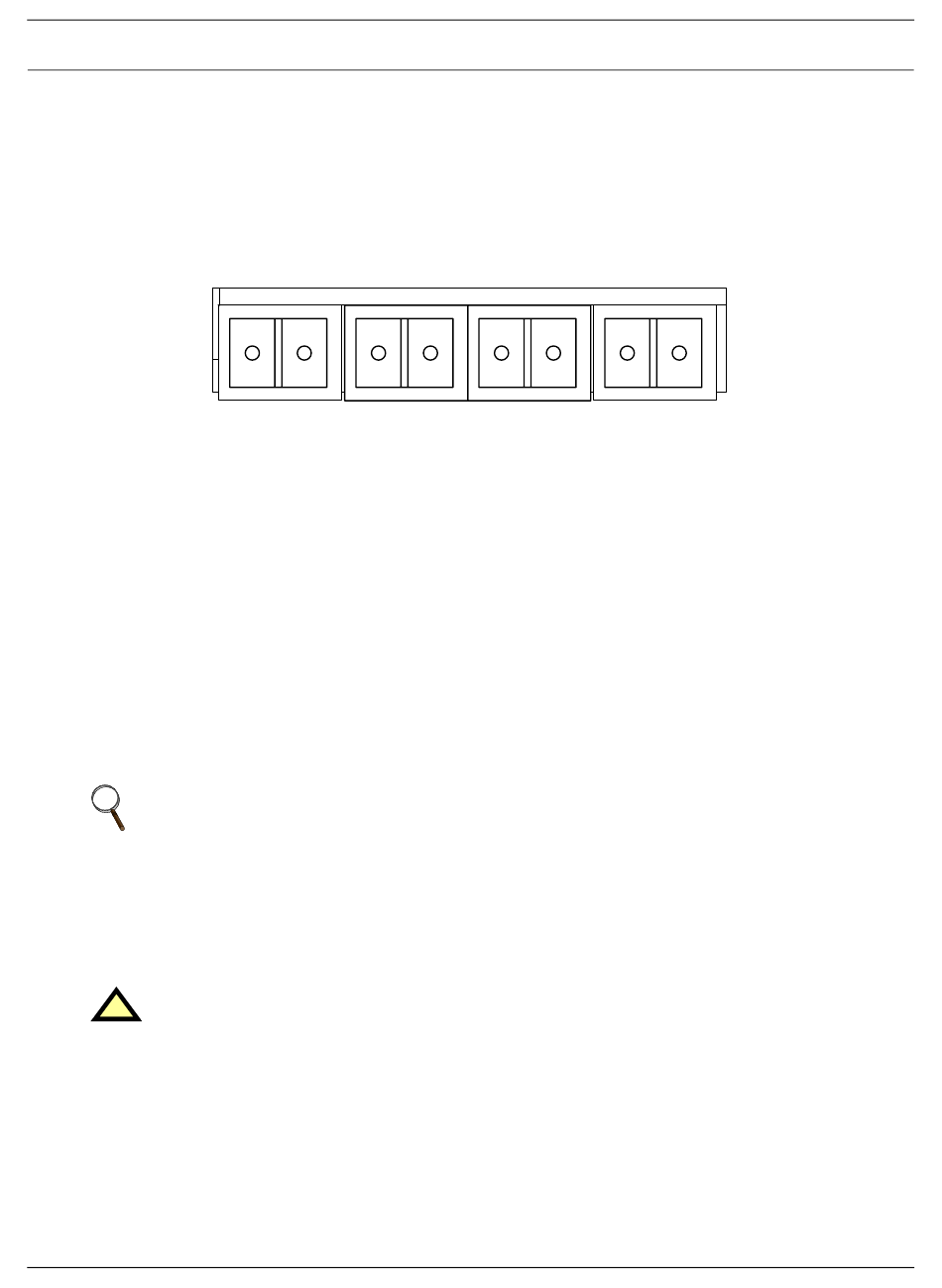

Figure 16 Terminaux de réseau de bloc de jonction
9.2.1
Tout arrêt de mode
L'objectif de la fonction Any Mode Shutdown (Arrêt tout mode) est d'arrêter la sortie de l'onduleur en
mettant hors tension le rectificateur, l'inverseur et le commutateur statique, de façon à ce qu'aucun
courant n'alimente les charges.
Cette fonction peut fonctionner en local ou à distance :
• L'arrêt tout mode en local peut être effectué en court-circuitant les broches au niveau de Set 3.
• L'arrêt tout mode à distance peut être effectué à l'aide d'un commutateur connecté aux broches au
niveau de Set 3 et installé à un emplacement distant.
L'activation du mode Arrêt tout mode sera consignée sous forme d'événement dans le journal
d'historique des événements.
REMARQUE
La coupure à distance est effectuée soit par contact NO soit par contact NC de Any Mode
Shutdown (Arrêt tout mode).
L'onduleur met à disposition la source de courant limitée (+12 Vc.c., 50 mA) pour ce
photocoupleur.
La connexion à distance avec l'onduleur s'effectue via un connecteur de bloc de jonction.
Le câblage pour l'arrêt en mode sur batterie doit être conforme à toutes les réglementations
et lois nationales, régionales et locales relatives au câblage.
AVERTISSEMENT
!
Lorsque l'option de sortie Auto-enable est sélectionnée et que la sortie de l'onduleur est
désactivée à l'aide des broches au niveau de Set 3, la sortie du Liebert GXT3-G peut s'activer
automatiquement et sans avertissement si le raccordement aux broches au niveau de Set 3
est modifié.
1
Avertissement
Avertissement
de batterie faible
de mode sur batterie
2
3
Tout arrêt
de mode
27
4
Arrêt de mode
batterie
