Français

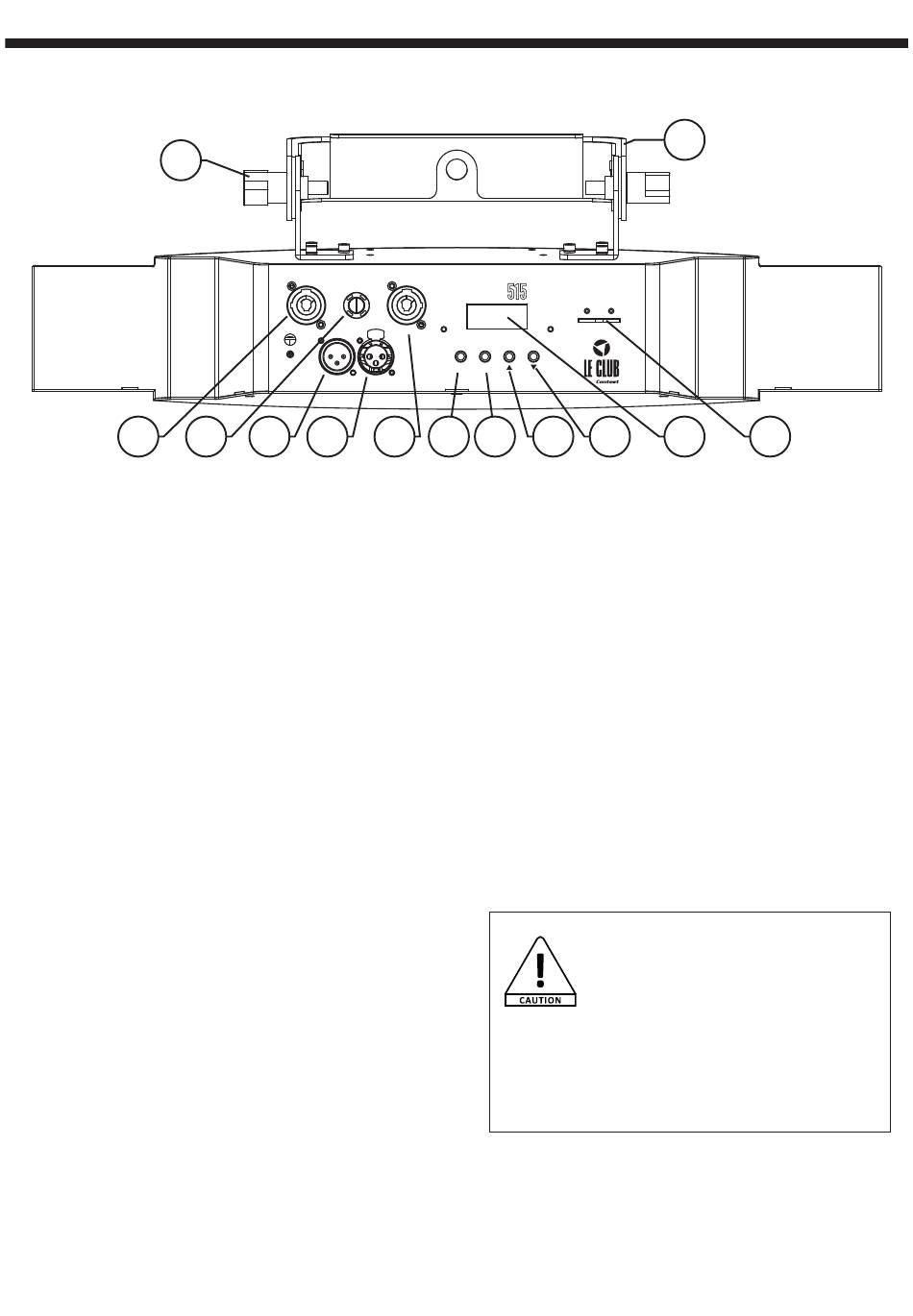

4 - Description
2
3
1 - Double lyre
Permet de suspendre ou de poser le projecteur au sol
2 - Molette de serrage de la lyre
Permet d'orienter et de fixer la position du projecteur
3 - Entrée alimentation
Fiche POWERCON
©
IN
4 - Fusible
Si vous êtes amené à remplacer ce fusible, veillez à ce que
le nouveau fusible ait des caractéristiques identiques à celle
d'origine.
5 - Entrée DMX sur XLR 3 broches
Fiches XLR 3 broches câblées comme suit :
Pin 1 = GND
Pin 2 = DATA -
Pin 3 = DATA +
6 - Sortie DMX sur XLR 3 broches
Fiches XLR 3 broches câblées comme suit :
Pin 1 = GND
Pin 2 = DATA -
Pin 3 = DATA +
7 - Sortie alimentation
©
Fiche POWERCON
OUT
8 - Touche MODE
Permet d'entrer dans les menus et d'en remonter
l'arborescence.
Permet de se déplacer à l'intérieur des menus et de choisir
des valeurs.
Page 4
POWER IN
DMX IN
DMX OUT
4
5
6
RADIUS515 - Effet beam à 5 LEDs 15W 4en1 RGBW
POWER OUT
Radius
MODE
ENTER
10 11
7
8
9
9 - Touche ENTER
Permet la sélection des fonctions et la validation des valeurs
choisies.
10 - Touches de navigation UP
Permet de se déplacer à l'intérieur des menus et de choisir
des valeurs.
11 - Touches de navigation DOWN
Permet de se déplacer à l'intérieur des menus et de choisir
des valeurs.
12 - Afficheur
Permet de visualiser les menus.
13 - Anneau d'accrochage
Permet de relier une élingue de sécurité.
la législation impose pour chaque appareil une double
accroche de sécurité. Ce système de sécurité doit
supporter 10 fois le poids de l'appareil donc, pour le
projecteur RADIUS515 vous devez prévoir une élingue
capable de supporter environ 60 Kg.
1
SAFETY EYE
12
13
ATTENTION !
Veillez au bon serrage du point d'accroche.
Il est obligatoire d'installer une élingue de
sécurité.
Lors de l'installation dans un lieu public,
