Manuel d'installation, d'utilisation et d'entretien
QUADRO11EVOE

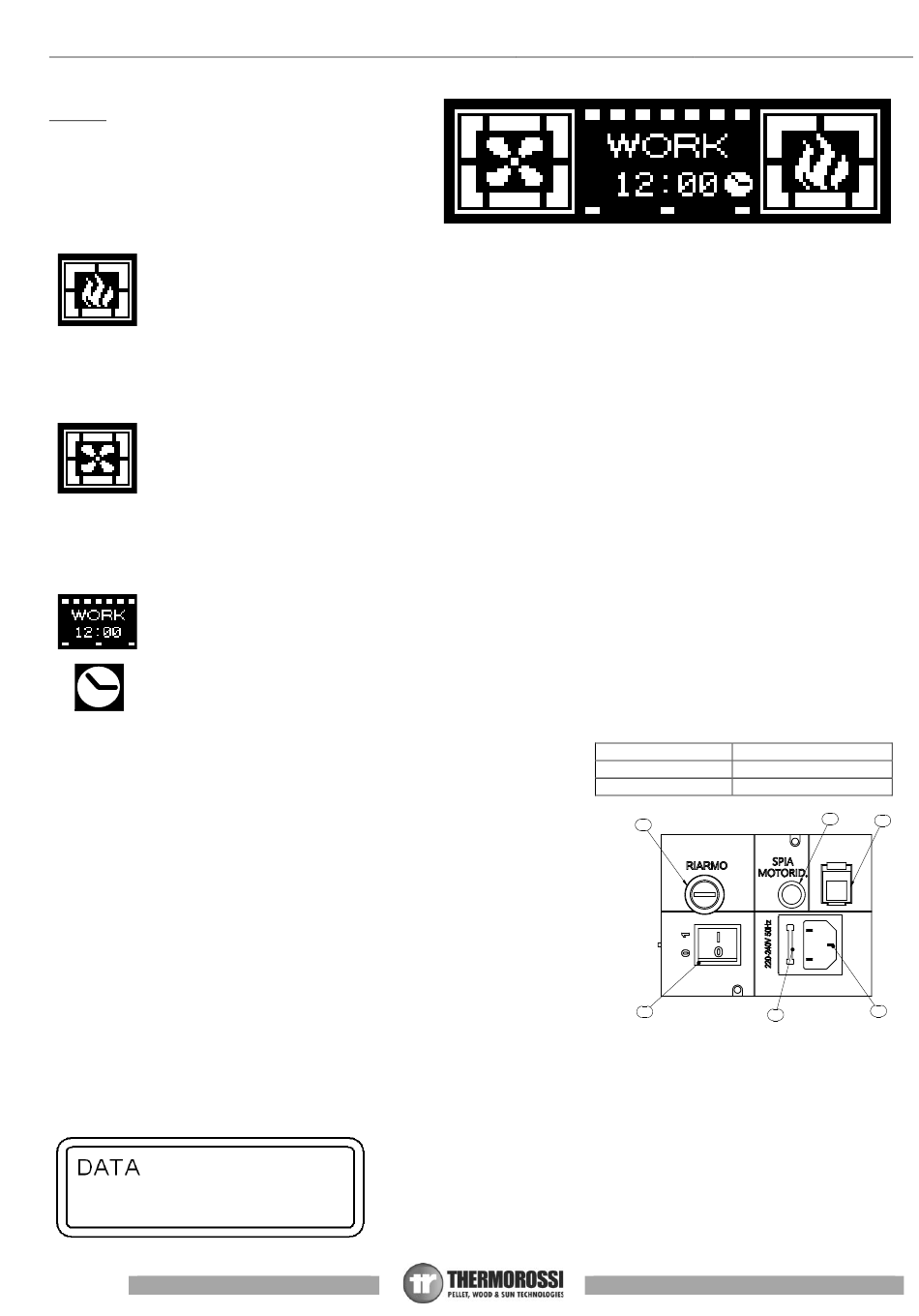

Afficheur
Les informations disponibles à l'afficheur sont les suivantes :
Affiche la puissance de combustion paramétrée, et donc la consommation de granulés, à travers l'allumage des
barres autour du symbole de la flamme, selon la logique suivante :
Une barre allumée :
Deux barres allumées :
Trois barres allumées :
Quatre barres allumées :
Cinq barres allumées :
Aucune barre allumée :
Affiche la puissance de ventilation paramétrée, et donc la vitesse du ventilateur d'air ambiant, à travers
l'allumage des barres autour du symbole du ventilateur, selon la logique suivante :
Une barre allumée :
Deux barres allumées :
Trois barres allumées :
Quatre barres allumées :
Cinque barres allumées :
Six barres allumées :
Des tirets s'affichent dans la partie supérieure de l'afficheur. Chacun d'eux correspond à un jour de la semaine
réglé par l'utilisateur (par ex. 1 correspond à Lundi, 2 correspond à Mardi...etc.).
Sous ces tirets, l'afficheur indique l'état de fonctionnement de l'appareil, à savoir START, OFF ou WORK. Plus bas,
l'afficheur indique l'heure réglée par l'utilisateur.
Lorsque le symbole de l'horloge est présent sur l'afficheur, il indique l'activation de la programmation CRONO. Si
ce symbole n'apparaît pas sur l'afficheur, cela signifie que les programmations CRONO sont désactivées.
5.2 DESCRIPTION DU PANNEAU D'ALIMENTATION
Les composants du panneau d'alimentation sont les suivants :
1) Prise d'alimentation 220V-240V 50Hz.
2) Interrupteur général O/I.
3) Témoin du test du moteur de chargement des granulés.
Le témoin s'allume simultanément à l'activation du moteur de chargement des granulés.
4) Capuchon du bouton du thermostat à réarmement manuel.
En cas de surchauffe, le thermostat à réarmement bloque le chargement des granulés.
La remise en route de l'appareil nécessite préalablement son refroidissement. Après avoir
vérifié et éliminé les causes de la surchauffe, dévisser le capuchon de protection et
appuyer sur la touche.
5) Fusible de protection 3,15 A.
6) Prise RJ 45 pour la connexion du module Wi-Fi.
5.3 DATE : RÉGLAGE DE LA DATE ET DE L'HEURE
L'appareil doit être alimenté et l'interrupteur général O/I doit être sur « I ».
La fonction DATE permet de régler la date et l'heure.
Pour régler la date et l'heure procéder comme suit :
1) Appuyer une fois sur la Touche Menu pour afficher la fenêtre suivante :
Page 15
Puissance minimale de combustion (consommation minimale de granulés)
Deuxième puissance de combustion
Troisième puissance de combustion
Quatrième puissance de combustion
Puissance maximale de combustion (consommation maximale de granulés)
L'appareil est en phase OFF
Puissance minimum de ventilation
Deuxième puissance de ventilation
Troisième puissance de ventilation
Quatrième puissance de ventilation
Cinquième puissance de ventilation
Puissance maximale de ventilation
Emissione: 08/05/2020
Revisione:
Legenda
Légende
RIARMO
Réarmement
SPIA MOTORID.
Voyant motoréducteur
4
2
5
3
6
1
