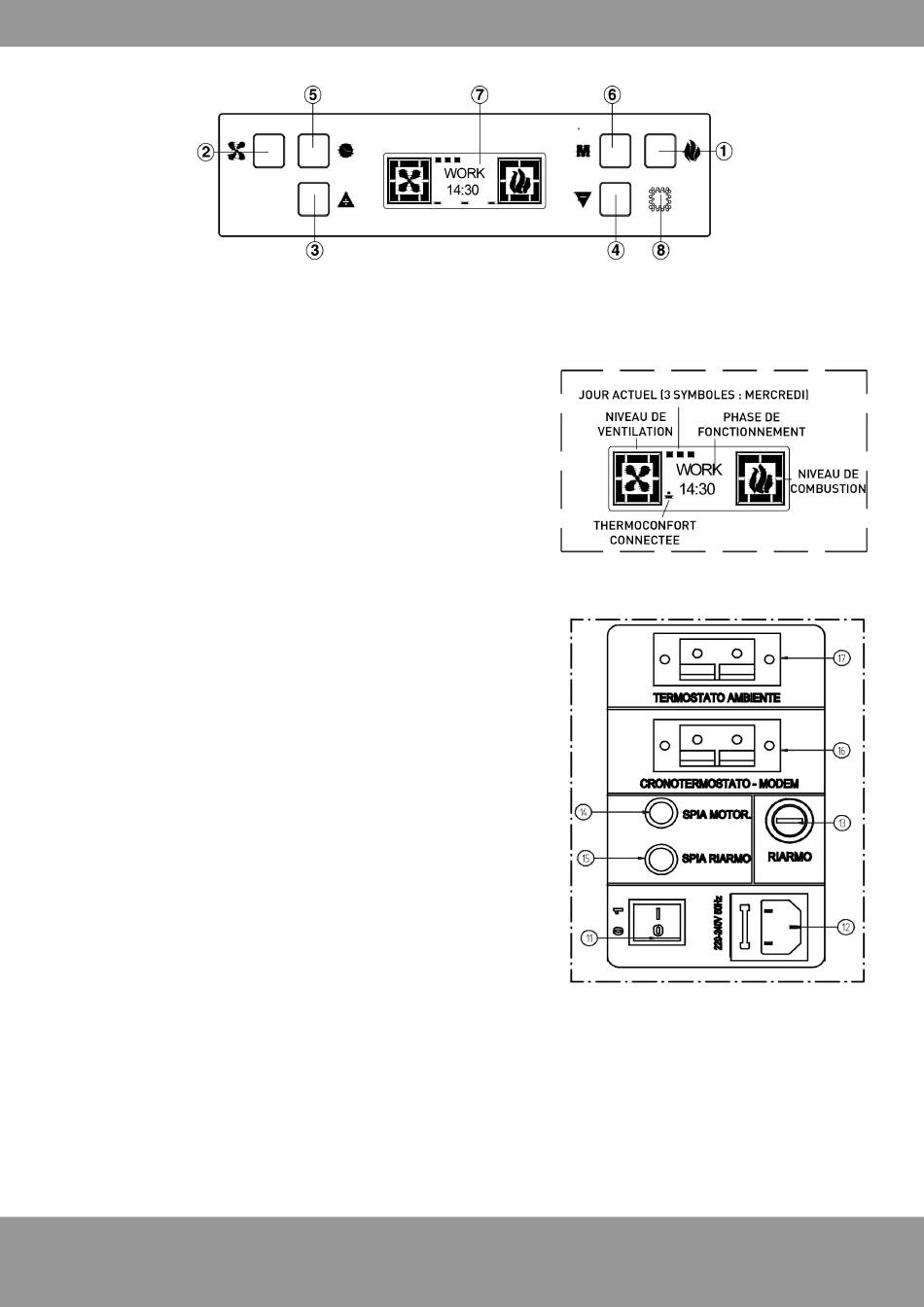

4.4 PANNEAU DE COMMANDE

Les boutons de commande principaux portent les symboles « flamme » (1) et « ventilation » (2). Le bouton
« flamme » (1) permet le réglage de la puissance de l'appareil, il y a 5 niveaux de puissance. Le bouton
« ventilation » (2) permet le réglage de la ventilation de l'appareil. La ventilation n'est active que lorsque
l'appareil est considéré comme chaud (température fumées supérieure à 70°C). Il y a 6 niveaux de ventilation.
(1) Touche « Flamme » : allumage, réglage de la puissance et
d'extinction de l'appareil.
(2) Touche « Ventilation » : paramétrage de la puissance de
ventilation.
(3) (4) Touches de paramétrage « Haut » et « Bas ».
(5) Touche d'activation et désactivation de la programmation.
(6) Touche « Menu »
(7) Display
(8) Capteur infrarouge pour la télécommande.

4.5 TOUCHES ET FONCTIONS PANNEAU POSTERIEUR

(11) Interrupteur général
(12) Prise d'alimentation du 220-240V 50Hz.
(13) Bouchon à visser protégeant le bouton de réarmement du
thermostat de surchauffe. Dans le cas d'une surchauffe ce
thermostat de sécurité bloque le chargement des granulés.
Le voyant (15) s'allume. La remise en route nécessite
l'abaissement de la température ainsi que l'élimination des
causes qui ont engendrées la surchauffe.
(14) Voyant de fonctionnement du moteur de vis sans fin
(15) Voyant de déclenchement du thermostat de surchauffe.
(16) Prise de connexion pour le chronothermostat additionnel
(non fourni)
(17) Prise de
additionnel (non fourni)

4.6 COMPOSANTS

PRESSOSTAT DES FUMEES PRESSOSTAT DES FUMEES
PRESSOSTAT DES FUMEES PRESSOSTAT DES FUMEES
Dispositif de sécurité qui arrête le moteur de la vis sans fin lors de l'obstruction du conduit d'évacuation des
fumées.
MOTEUR DE LA VIS SANS FIN MOTEUR DE LA VIS SANS FIN
MOTEUR DE LA VIS SANS FIN MOTEUR DE LA VIS SANS FIN
Il est actionné à intervalles réguliers. Son fonctionnement est désactivé lors de l'intervention de la protection
thermique du moteur, de l'intervention du pressostat lors de l'épuisement des pellets, de l'extinction du poêle et
de l'intervention du thermostat à réarmement manuel à 125°C.
