MANUEL D'UTILISATION ET D'ENTRETIEN SLIMQUADRO 11

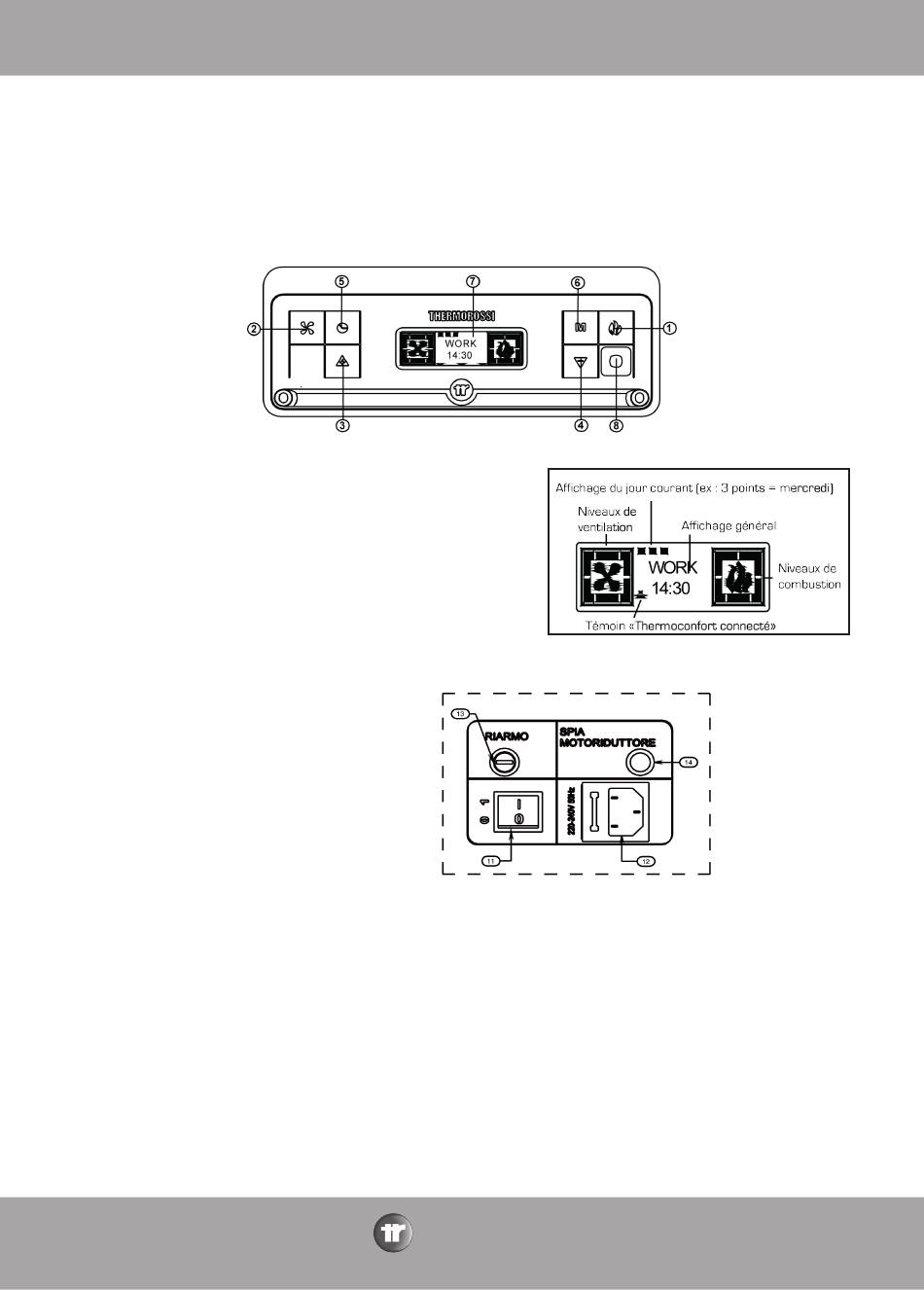

4.4 PANNEAU DE COMMANDE

Les boutons de commande principaux portent les symboles « flamme » (1) et « ventilation » (2). Le bouton « flamme »
(1) permet le réglage de la puissance de l'appareil, il y a 5 niveaux de puissance. Le bouton « ventilation » (2) permet
le réglage de la ventilation de l'appareil. La ventilation n'est active que lorsque l'appareil est chaud. Il y a 6 niveaux de
ventilation.
(1) Touche « Flamme » : allumage, réglage de la puissance et
d'extinction de l'appareil.
(2) Touche « Ventilation » : paramétrage de la puissance de
ventilation.
(3) (4) Touches de paramétrage « Haut » et « Bas ».
(5) Touche d'activation et désactivation de la programmation.
(6) Touche « Menu »
(7) Display
(8) Capteur infrarouge pour la télécommande.

4.5 PANNEAU POSTERIEUR

(11) Interrupteur général
(12) Prise d'alimentation du 220-240V 50Hz.
(13) Bouchon à visser protégeant le bouton de réarmement du thermostat de surchauffe. Dans le cas d'une
surchauffe ce thermostat de sécurité bloque le chargement des granulés. La remise en route nécessite
l'abaissement de la température ainsi que l'élimination des causes qui ont engendrées la surchauffe.
(14) Voyant de fonctionnement du moteur de vis sans fin

4.6 COMPOSANTS

PRESSOSTAT DES FUMEES
Dispositif de sécurité qui arrête le moteur de la vis sans fin lors de l'obstruction du conduit d'évacuation des
fumées.
