Manuel d'installation, d'utilisation et d'entretien
QUADRO11EVOE

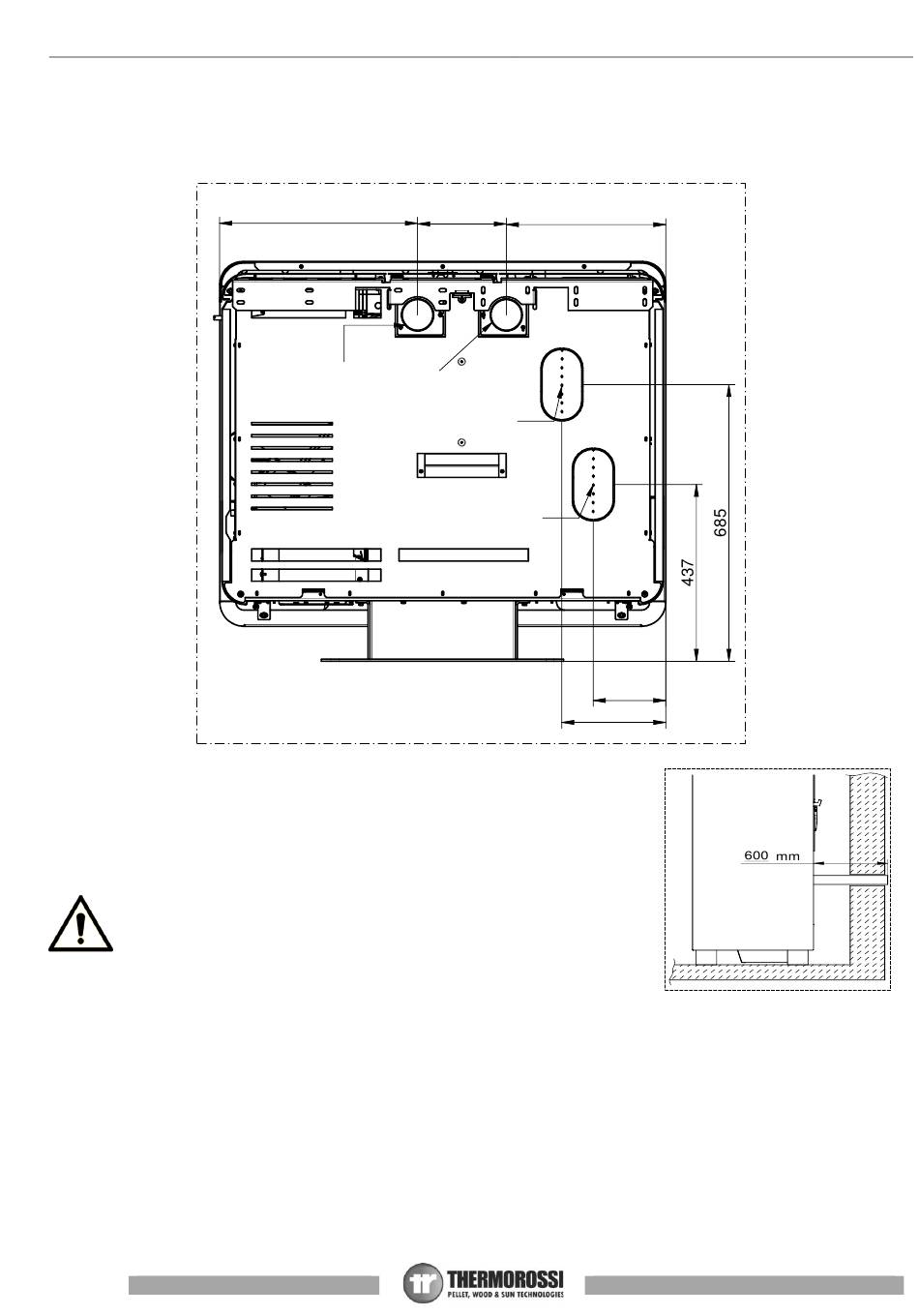

4.8 PRÉLÈVEMENT D'AIR COMBURANT À L'EXTÉRIEUR
L'appareil est muni d'une prise pour le prélèvement d'air comburant directement à l'extérieur du
bâtiment. Raccorder la prise d'air de l'appareil à l'extérieur du bâtiment au moyen de conduits
appropriés résistants aux hautes températures. La longueur du conduit ne doit pas dépasser
600 mm.
ATTENTION : Le conduit d'admission doit être protégé par une grille et ne doit
jamais être bouché. L'éventuelle grille de protection doit être vérifiée et nettoyée
tous les mois. Il est par ailleurs obligatoire d'installer un raccord brise-vent
approprié au bout du conduit.
Page 13
490
CANALIZZAZIONE O 80
USCITA FUMI O 80
PRESA ARIA O 60
Revisione
Il fornitore è responsabile della corretta realizzazione del
particolare com e indicano le viste di progetto; lo sviluppo
piano deve essere verificato ed eventualm ente m odificato dal
220
395
Descrizione
257
Il presente disegno è di proprietà esclusiva di THERMOROSSI S. p.A.. La riproduzione totale e/o parziale e la divulgazione a terzi, senza nostro esplicito consenso scritto, verrà perseguito secondo i termini di legge in vigore.
Prodotto
Note
Materiale
Spessore
LAMIERA Disegnatore
STAMPI E FUSIONI
É obbligo da parte del fornitore, prim a di
realizzare qualsiasi attrezzatura, fornire a
Cod.
THERMOROSSI S.p.A. i file
fornitore in funzione delle macchine di piegatura che
tridimensionali dei particolari definitivi LIBRETTO USO E MANUTENZIONE RIV MOOD
andranno a realizzare il particolare.
Autore Data
180
Descrizione
Colore
Sviluppo Peso Volume
X
0.000 kg 0.00 mm^3
Data
Revisione
15/01/2016
Locazione file
\\tr-dc01\DatiOffice\Reparti\Tecnico\DW G\Solid_edge\4001\70021924.asm!IMBALLATA
Formato
Foglio Scala
34/35
