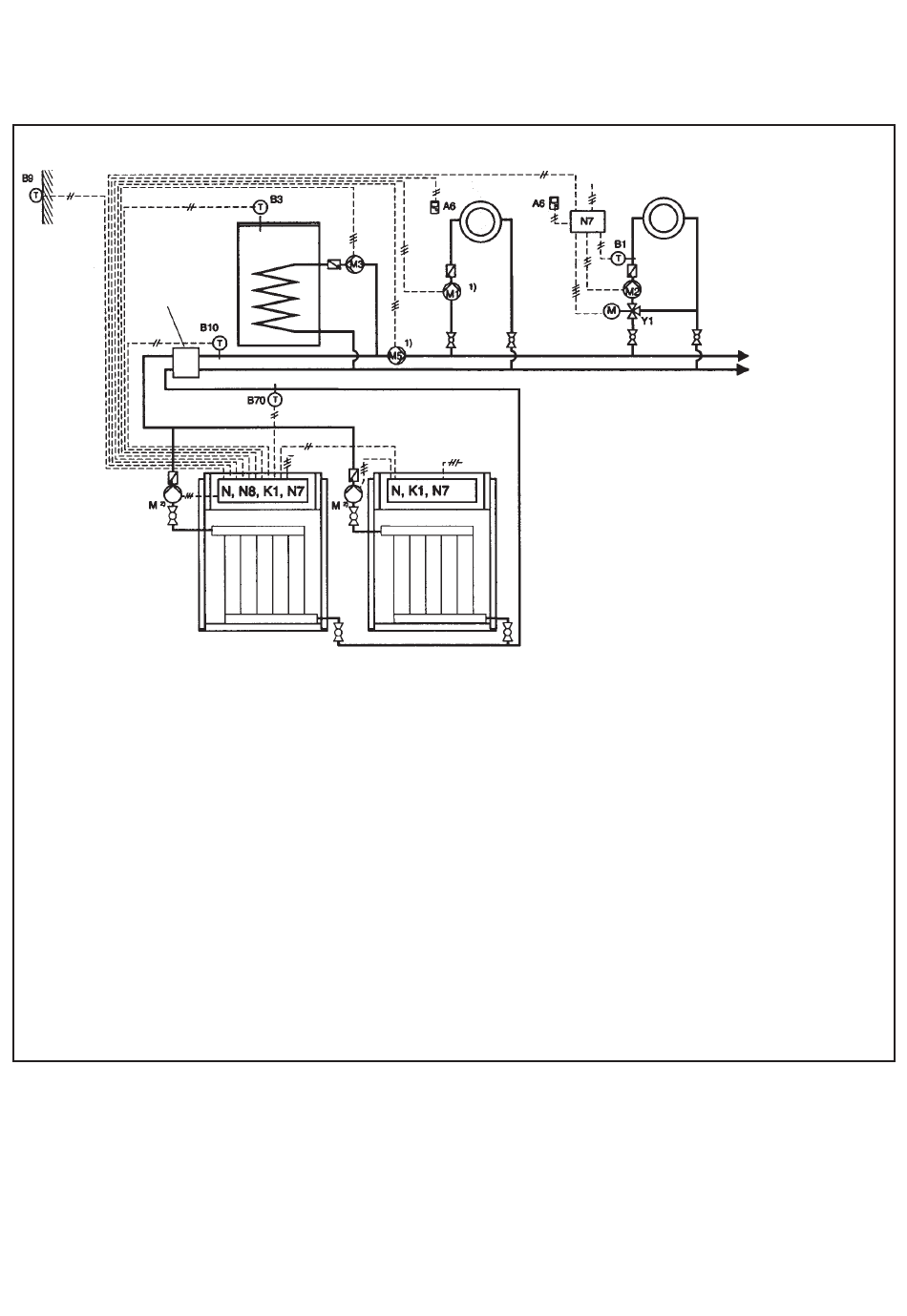

Exemple d'application 6 : Installation à 2 chaudières 2.90 - 2.250 avec un circuit de chauffe pompe et un circuit de chauffe
Bouteille de mélange,
accessoire spécial
(côté client)
Légende :
A6 Appareil ambiant QAA 70 ou QAA 50
B1 Sonde départ QAD 21
B3 Sonde ballon QAZ 21
B9 Sonde de température extérieure
QAC 31
B10Sonde départ QAD 21
B70Sonde retour QAD 21
K1 Module bus CIB
M Pompe chaudière 2)
Réglages importants :
- Régler le système hydraulique → ligne 552 = 80 sur toutes les chaudières
- Effectuer les réglages propres à l'ECO / SP 12 (voir notice de l'ECO / SP 12)
Remarques pour tous les exemples d'utilisation :
- Programmer la fonction pompe de circulation : par ex. ligne 619, 620 = 6
- En cas d'utilisation de régulateurs ECO / SP 10 ou 11 programmer ligne 552 = 66
mélangeur (jusqu'à 15 unités), y compris régulation de la température ballon, charge ballon par
ECO/SP12
Secteur
230 V AC
M1 Pompe circuit de chauffe pompe
ECO / SP 12 ou M5 pompe de
distribution 1)
M2 Pompe circuit de chauffe mélangeur
M3 Pompe de charge ballon
ECO / SP 12
N
Centrale de commande et de
régulation
N3 ECO / SP 12
Secteur
230 V AC
Remarque : Sur les installations sans
bouteille de mélange, la sonde
retour B70 n'est pas nécessaire
Secteur
230 V AC
N8 Régulateur de zones
Y1 Mélangeur circuit de chauffe 2
1) M1 alternative M5 (si nécessaire,
11
Veers d'autres circuits
de chauffe avec
ECO / SP 10 ou 11
ECO / SP 10 ou 11 pour circuit de
chauffe mélangeur
avant ou après le ballon)
voir prog. n°. 99
Réf. : CH - 1220 - A - 0
