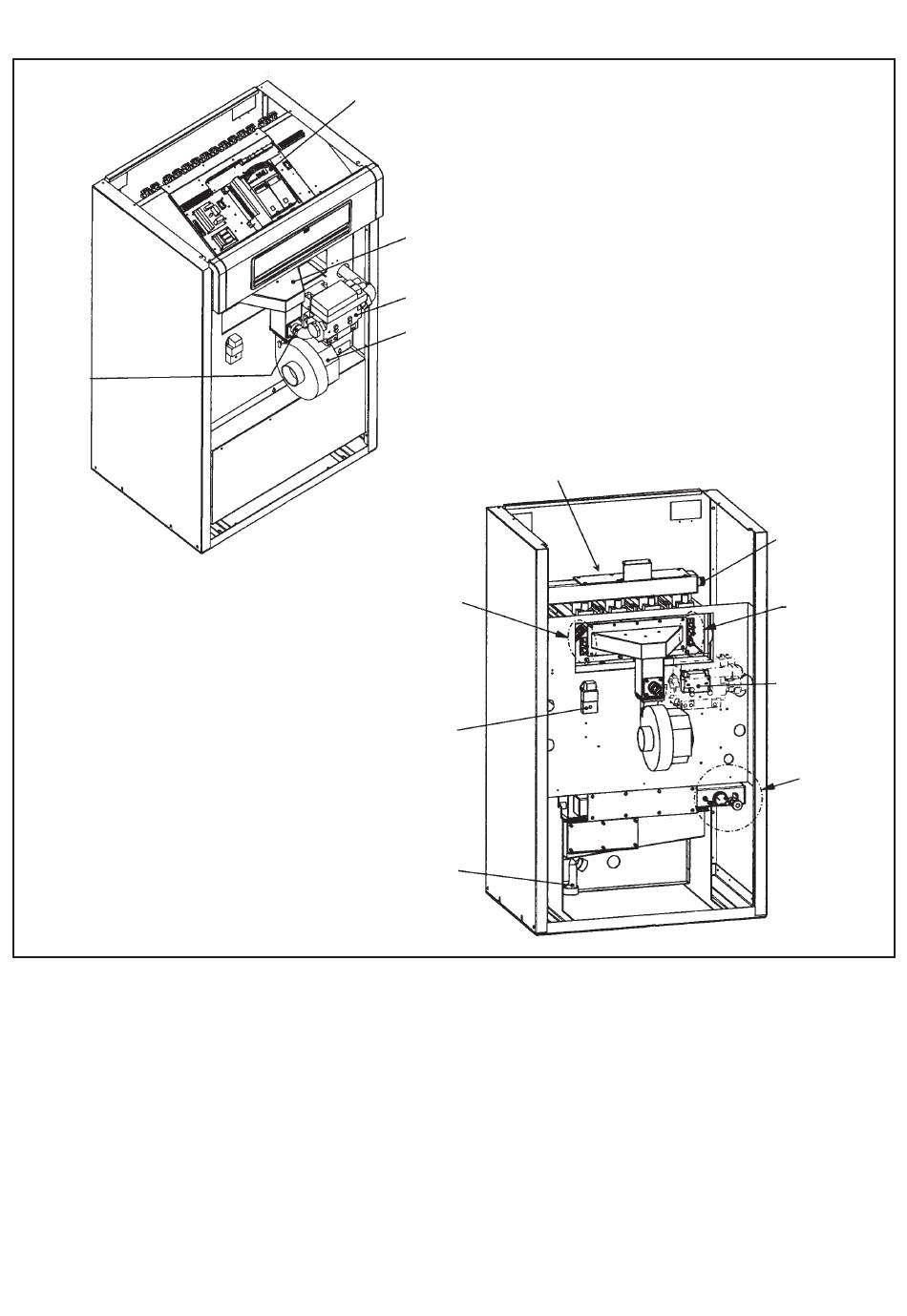

9 . 4 Vues de la chaudière 2.90 - 2.250
Fig 6
Injecteur
9 . 5 Vérification des électrodes
Electrodes La position de montage et les écartements
doivent être respectés pour garantir le bon fonctionnement
de l'allumage et la surveillance de la flamme (voir Fig. 10).
Le courant d'ionisation doit respecter les valeurs suivan-
tes lors du fonctionnement du brûleur:
- pour un rendement min. > 5µA, c.c. (seuil de commuta-
tion pour 0,7µA, c.c.)
- pour un rendement max. > 10µA, c.c.
Affichage du courant d'ionisation Le courant d'ionisa-
tion actuel peut être interrogé directement en µA:
- sur le module de la chaudière KM sous le paramètre «C
1»
- au moyen de l'appareil de régulation ambiante QAA73
(en option)
Régulation (LMU)
Canal mixte
Vanne à gaz
Ventilateur
Electrode d'allumage
et d'ionisation 1
Transformateur
d'allumage 1
Siphon
33
Electrode d'allumage
et d'ionisation 2
Transformateur
d'allumage 2
Contrôleur
de pression
Robinet de
vidanfe KFE
Sonde
retour
Réf. : CH - 1220 - A - 0
