Installation des afficheurs de texte (TD)
2.3 Montage des afficheurs TD 200, TD 200C et TD 400C dans un tableau ou sur une surface
Préparation des afficheurs TD 200, TD 200C et TD 400C pour le montage
Voyez la figure ci-dessous et procédez comme suit pour séparer le panneau avant du boîtier
de l'afficheur :
1. Pour le TD 200 et le TD 200C, desserrez les trois vis de fixation sur l'arrière de l'afficheur
2. Séparez du boîtier le panneau avant de l'afficheur.
Mise en place des entretoises pour les afficheurs TD 200, TD 200C et TD 400C
Des entretoises autocollantes (livrées avec les afficheurs TD 200, TD 200C et TD 400C)
maintiennent la pression sur la carte de circuit imprimé de l'afficheur quand ce dernier est
réassemblé. Le nombre d'entretoises nécessaires dépend de l'épaisseur de la surface de
montage.
Conformez-vous à la figure 2-3 et procédez comme suit pour placer les entretoises :
1. Déterminez le nombre d'entretoises nécessaires, suivant l'épaisseur de la paroi :
2. Placez les entretoises sur les perçages à l'intérieur de la face arrière.
34
à l'aide d'un tournevis à tête plate ou d'un tournevis Torx T8. Pour le TD 400C, desserrez
les quatre vis de fixation sur l'arrière de l'afficheur à l'aide d'un tournevis cruciforme pour
M3.

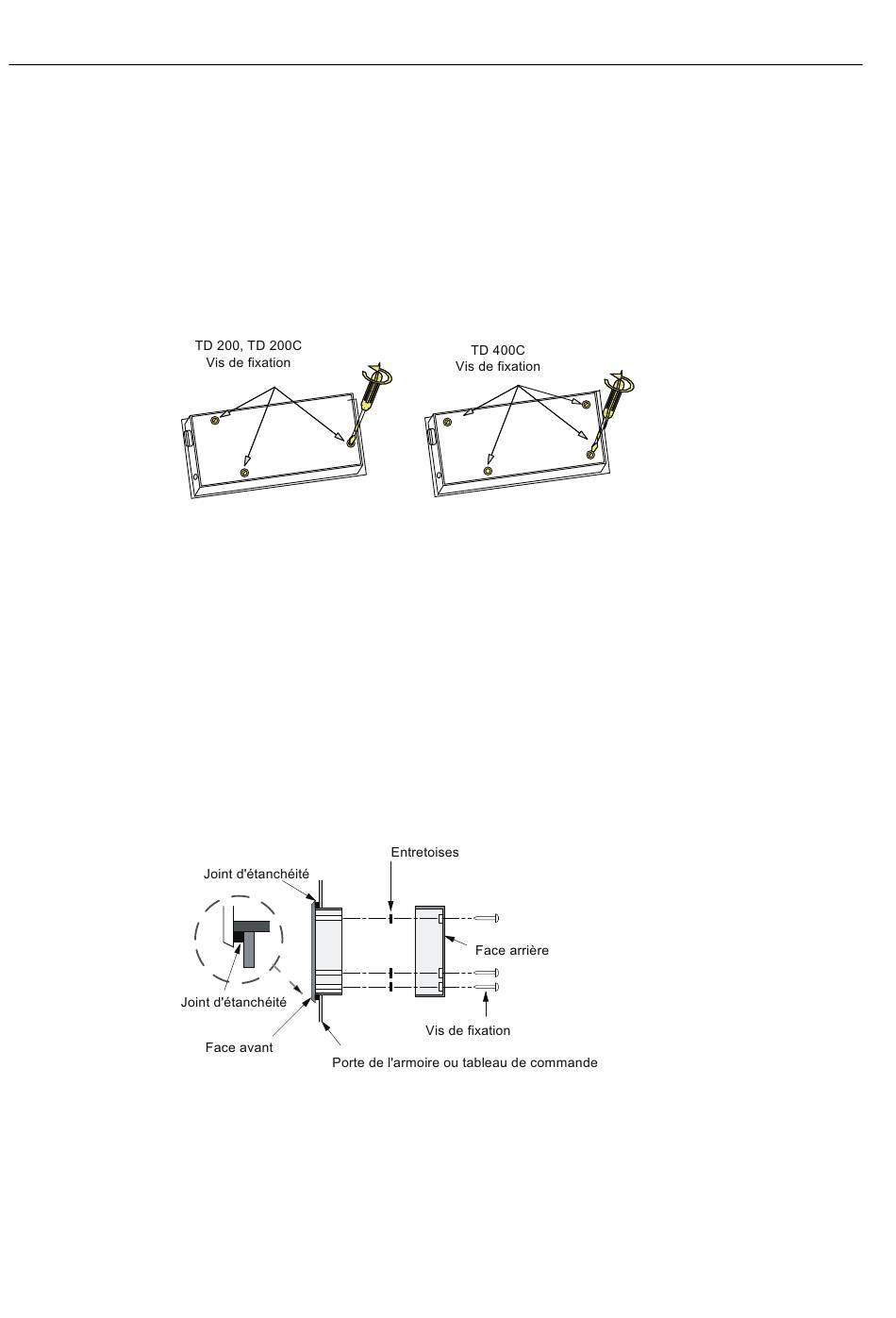

Figure 2-2 Desserrage des vis de fixation de l'afficheur
– Utilisez une entretoise jusqu'à 1,5 mm.
– Utilisez deux entretoises entre 1,5 mm et 4,0 mm.
Figure 2-3 Mise en place d'entretoises sur l'afficheur
