SERIE 5000 2''
4.1.

MATERIEL NECESSAIRE A L'INSTALLATION

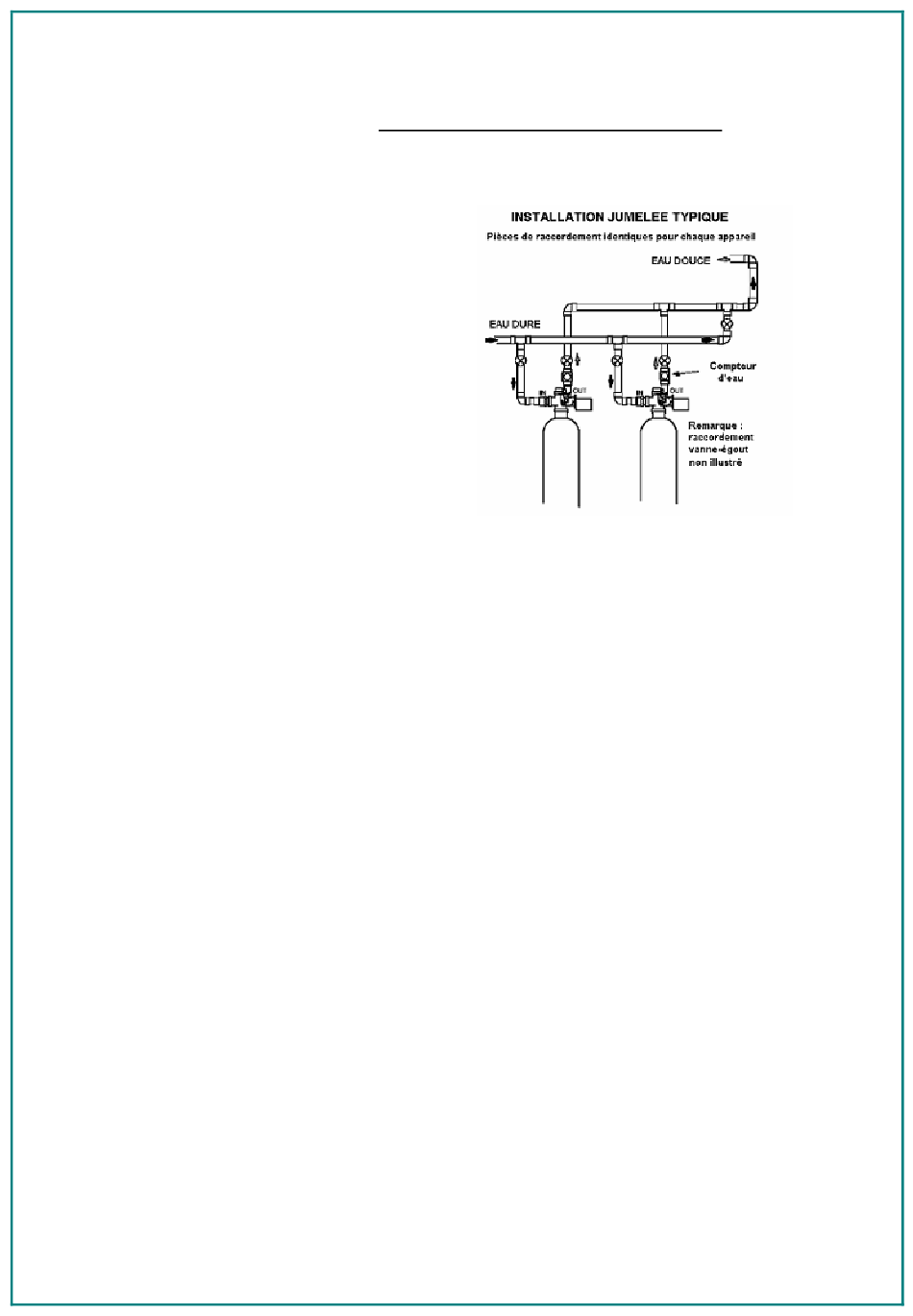

Reportez-vous au schéma de raccordement, ci-contre. Ce
schéma illustre un raccordement type qui fait usage des pièces
de raccordement fournies avec les appareils de la série 5000
et quelques autres pièces optionnelles.
Veillez à installer un by-pass à 3 voies. Le by-pass vous
permet de court-circuiter l'appareil - pour procéder à son
entretien par exemple - en dérivant l'eau vers les points
d'utilisation.
Le diamètre intérieur minimum de la conduite de mise à l'égout
raccordée à la vanne est mentionné à la page 9 pour les
adoucisseurs et à la page 11 pour les filtres. L'extrémité à
raccorder à la vanne doit être pourvue d'un filet mâle 2''
(=2''NPT). En outre, dans le cas d'un adoucisseur, il faut
prévoir un tuyau flexible (type tuyau de jardin) d'un diamètre
intérieur 5/8'' (pour les bacs à sel ronds) ou de 3/8'' pour la mise à
l'égout du trop plein des bacs à sel.
Pour le raccordement de l'entrée et de la sortie de l'appareil de traitement d'eau, utilisez des tuyaux et raccords soit en
cuivre, soit en CPVC, soit en galvanisé. Évitez de raccorder du cuivre sur du galvanisé ou vice-versa sinon la corrosion
attaquera rapidement le point de raccordement (couple diélectrique). Les raccords d'entrée et de sortie de la vanne sont du
2" mâle fileté (=2''NPT).
Installations à réservoirs multiples : Afin d'obtenir une répartition égale du flux d'eau dans chacune des colonnes de
traitement, la morphologie du raccordement entrée / sortie de chacune des vannes doit être aussi semblable que possible.
Utilisez les mêmes raccords et les mêmes longueurs de tuyau pour effectuer le raccordement de chaque appareil.
