11.3 Boîte E/S Altanium
L'ajout d'entrées et de sorties qui ne sont pas prises en charge par l'option E/S intégrée
nécessite un boîtier E/S (Entrée/Sortie) Altanium. Ce boîtier se raccorde au Neo2 grâce à
un câble de communication à 8 broches. Elle peut également être montée à distance à
l'emplacement de votre choix.

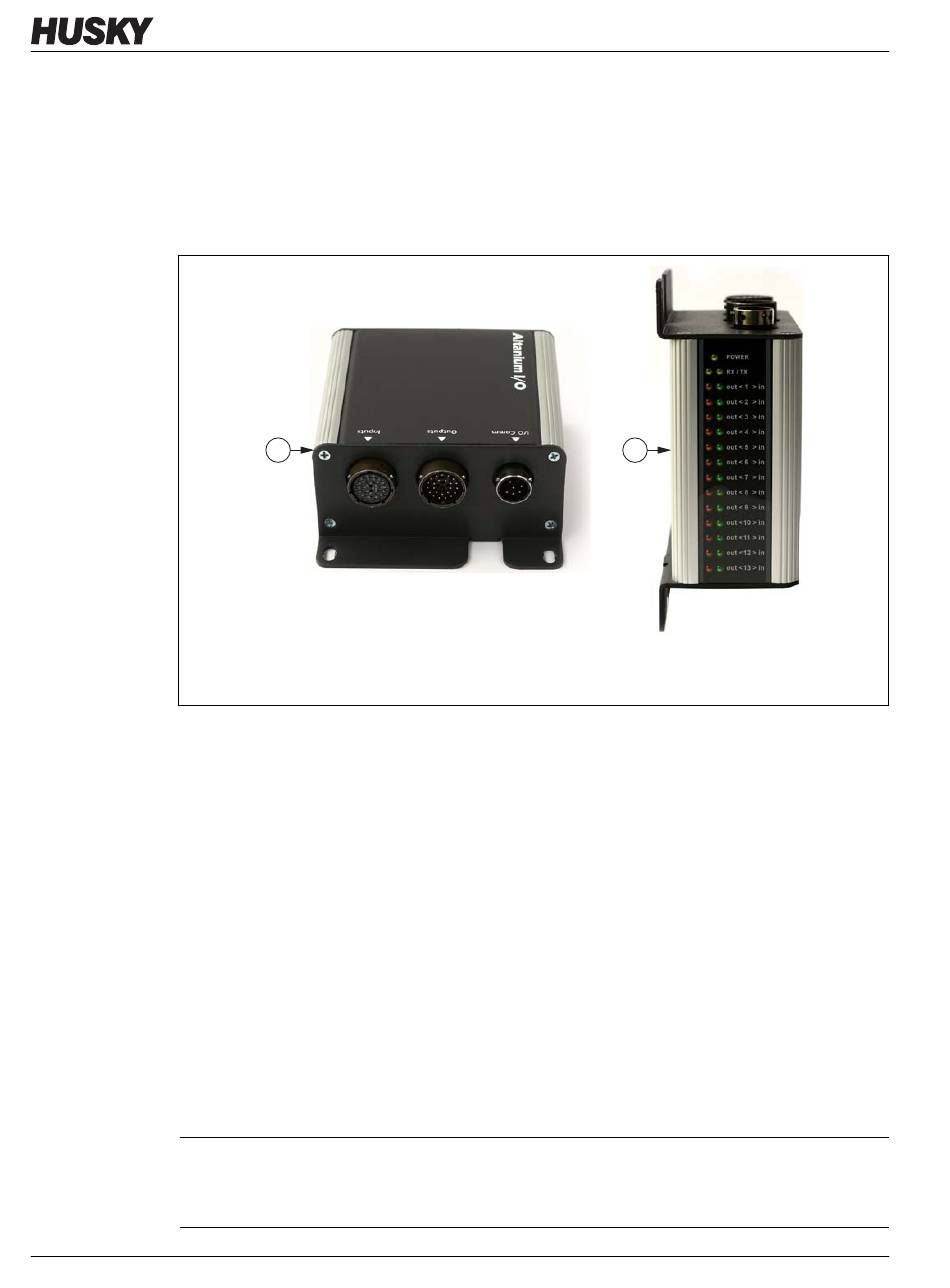

Figure 11-1
1. Vue avant 2. Vue de côté
11.3.1 Raccordement du boîtier E/S Altanium à l'écran Neo2
1.
2.
3.
11.3.2 Options du boîtier E/S (Entrées)
Vous trouverez ci-dessous la liste des entrées en option pour votre Altanium/Neo2 ainsi
qu'une description de chaque article. Pour activer une entrée, il suffit de fermer deux
contacts du connecteur d'entrée.
PRUDENCE !
Danger mécanique – risque de détérioration de l'équipement. Aucune tension NE DOIT
ÊTRE APPLIQUÉE aux entrées, Car vous risquez d'endommager le boîtier E/S ou Neo2.
88
1
Boîte E/S Altanium
Avant d'utiliser l'une des options E/S, vous devez brancher un câble de communication
à 8 broches entre le boîtier E/S Altanium et Neo2.
Branchez les fils appropriés aux câbles d'entrée et de sortie à l'emplacement souhaité
(la machine de moulage par injection, par exemple).
Raccordez le boîtier E/S au port COMM E/S de Neo2.
v 1.2 — Avril 2013
Altanium Neo2
2
Boîte E/S Altanium
