Tableau 11-2 Option E/S intégrée (Sorties) (suite)
RLS MCP
À TEMP.

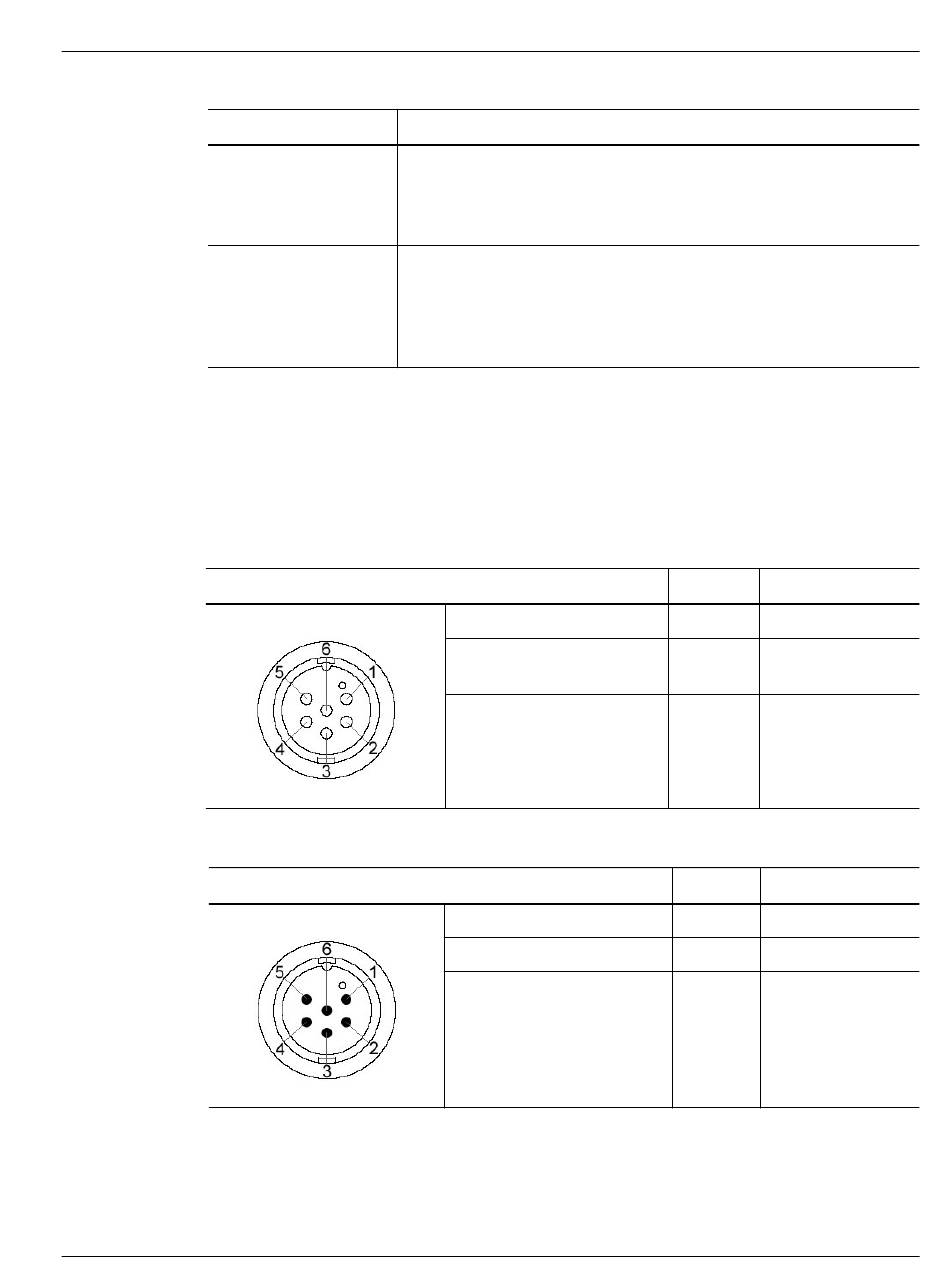

11.2.3 Description du brochage du câble avec option d'entrée et de sortie
Vous trouverez ci-dessous le détail du raccordement des câbles de toutes les entrées et
sorties en option. Les connecteurs sont représentés côté contact.
Tableau 11-3 Entrées en option
Tableau 11-4 Sorties en option
Description du brochage du câble avec option d'entrée et de sortie
Nom de l'option
Si vous utilisez l'option de sortie de mode de contrôle prioritaire à con-
tact sec, elle sera activée lorsqu'un état d'abandon se produira et que
vous aurez réglé le MCP sur Système sur l'écran de réglage rapide. Elle
sera active jusqu'à ce que l'alarme soit EFFACÉE ou RÉINITIALISÉE.
Si l'option de sortie AT TEMP (À température) à contact sec est utilisée,
elle sera activée UNIQUEMENT lorsque la température de toutes les
zones sera supérieure à la limite de l'alarme de température inférieure.
Elle sera active jusqu'à ce que la température de l'une des zones baisse
en dessous de la limite de l'alarme de température inférieure.
v 1.2 — Avril 2013
Entrées en option (femelle)
Entrée attente à distance
Entrée suralimentation à
distance
Entrée arrêt à distance
Sorties en option (mâle)
Sortie Erreur d'alarme
Sortie d'erreur d'abandon
Sortie à température
Description
Pins Couleurs des fils
1 – 2 vert – orange
3 – 4 rouge – bleu
5 – 6 blanc – noir
Pins Couleurs des fils
1 – 2 vert – orange
3 – 4 rouge – bleu
5 – 6 blanc – noir
Options du système
