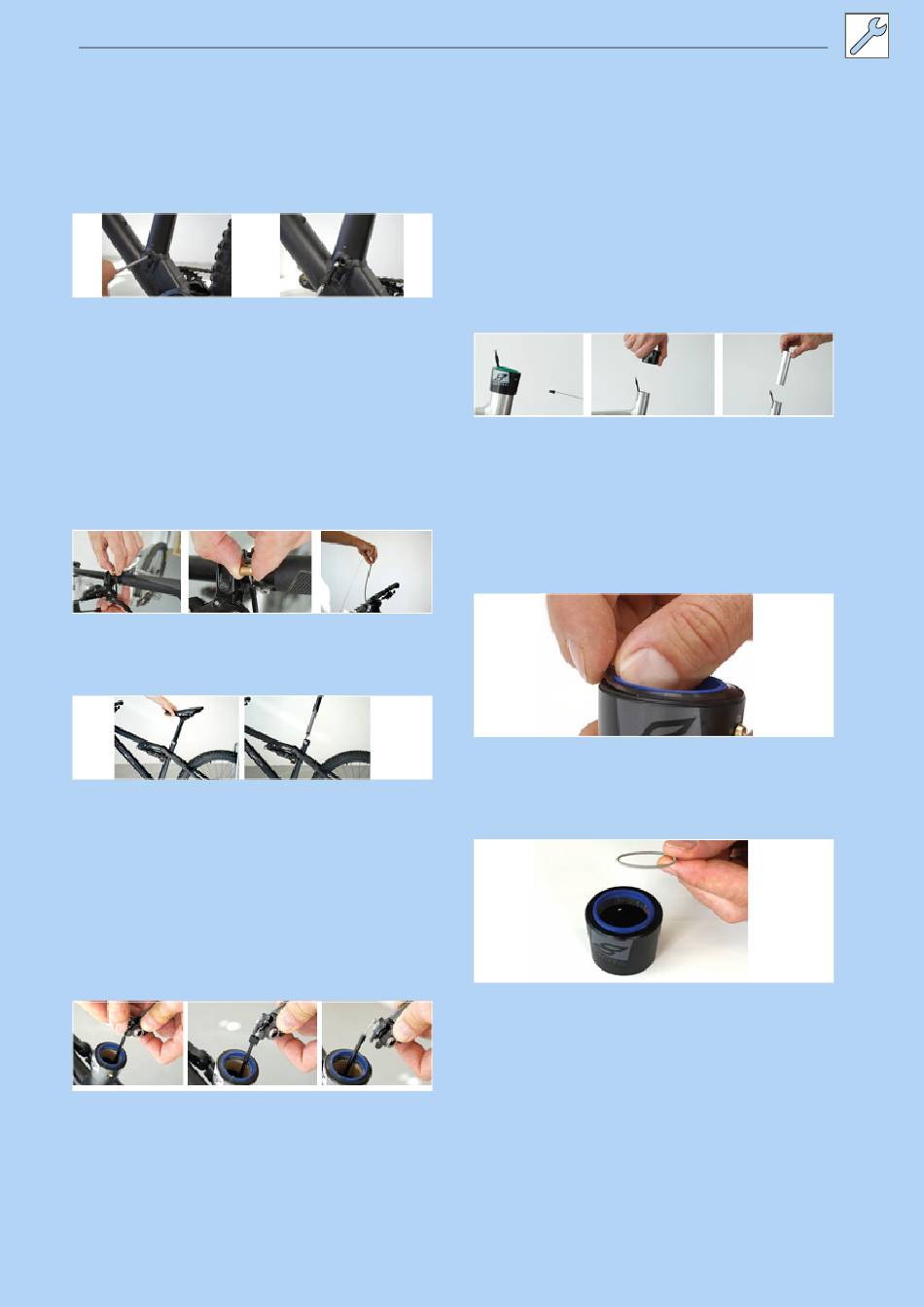

8.5.8.5 Tige de selle eightpins H01
S'applique uniquement aux vélos électriques avec cet équipement
Démonter la tige de selle
1 Dévissez l'axe Postpin à l'aide d'une clé Allen
de 5 mm.
Illustration 173 : Desserrer la tige de selle
Décrochez le câble Bowden sur la
télécommande On-bar-remote de la tige de
selle.
En cas de télécommande Under-bar-remote,
détachez le levier de commande du guidon.
Actionnez le levier de commande. Maintenez
la pince du câble et tirez-la ou basculez-la vers
l'avant.
.
Illustration 174 : Détacher la télécommande
2 Tirez la tige de selle lentement hors du cadre.
Illustration 175 : Retirer la tige de selle
3 Retirez le capuchon d'extrémité spécial pour
l'enveloppe extérieure hors du support.
4 Décrochez la tête du câble du support du levier
d'actionnement hydraulique.
5 Le cas échéant, actionnez le levier à la main
pour obtenir plus de place pour décrocher le
câble.
Illustration 176 : Retirer le câble Bowden
MY22K03 - 24_1.0_18.08.2021
Démonter l'enveloppe extérieure et la douille
de glissement
1 Dévissez la vis de fixation de l'enveloppe
extérieure avec une clé Allen de 3 mm.
2 Tirez l'enveloppe extérieure à la main vers le
haut.
3 Retirez le tube de la douille de glissement hors
du tube de selle.
Illustration 177 : Démonter l'enveloppe extérieure et la
douille de glissement
Maintenance de l'enveloppe extérieure
1 Poussez le joint anti-poussière bleu en
direction du bord.
2 Retirez le joint à lèvres.
Illustration 178 : Retirer le joint à lèvres
3 Retirez la rondelle élastique ou l'anneau
d'étanchéité extérieur.
Illustration 179 : Rondelle élastique retirée
Maintenance
175
