9. Série DS3 - Schéma de câblage

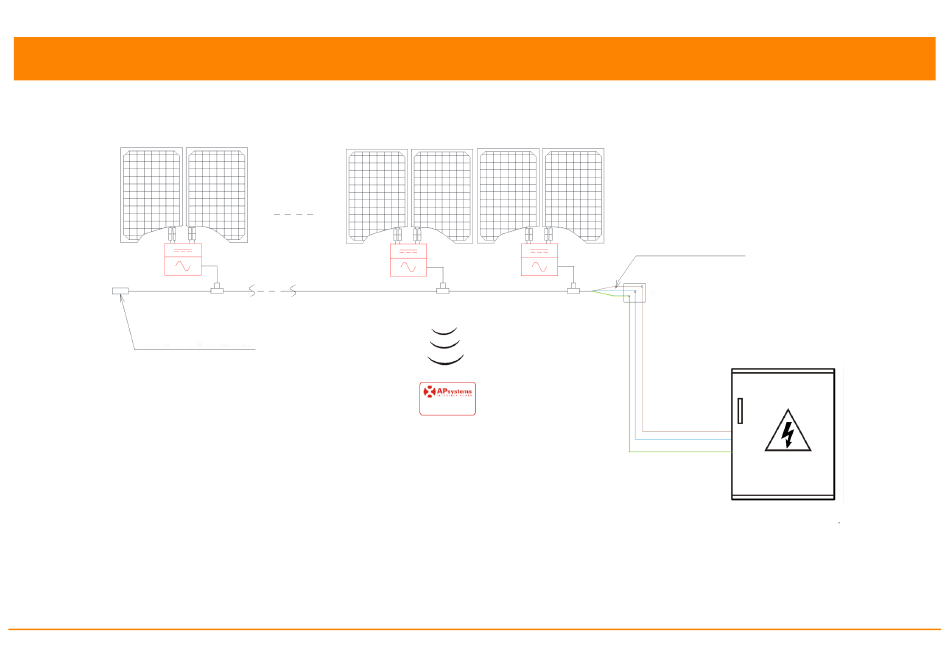

9.1 Exemple de schéma de câblage - Monophasé
BOUCHON DE TERMINAISON POUR CÂBLE BUS
INSTALLÉ AU NIVEAU DE L'EXTRÉMITÉ DU CÂBLE BUS AC
PANNEAU
SOLAIRE
PASSERELLE DE
COMMUNICATION (ECU)
Manuel d'installation APsystems série DS3
MARRON - L
BLEU - N
JAUNE VERT - Terre
BOÎTIER DE
APsystems
RACCORDEMENT AC
Figure 12
COFFRET DE DISTRIBUTION
