4.Installation du système de micro-onduleurs APsystems
4.3.8 Étape 8: Réalisation du plan d'installation APsystems

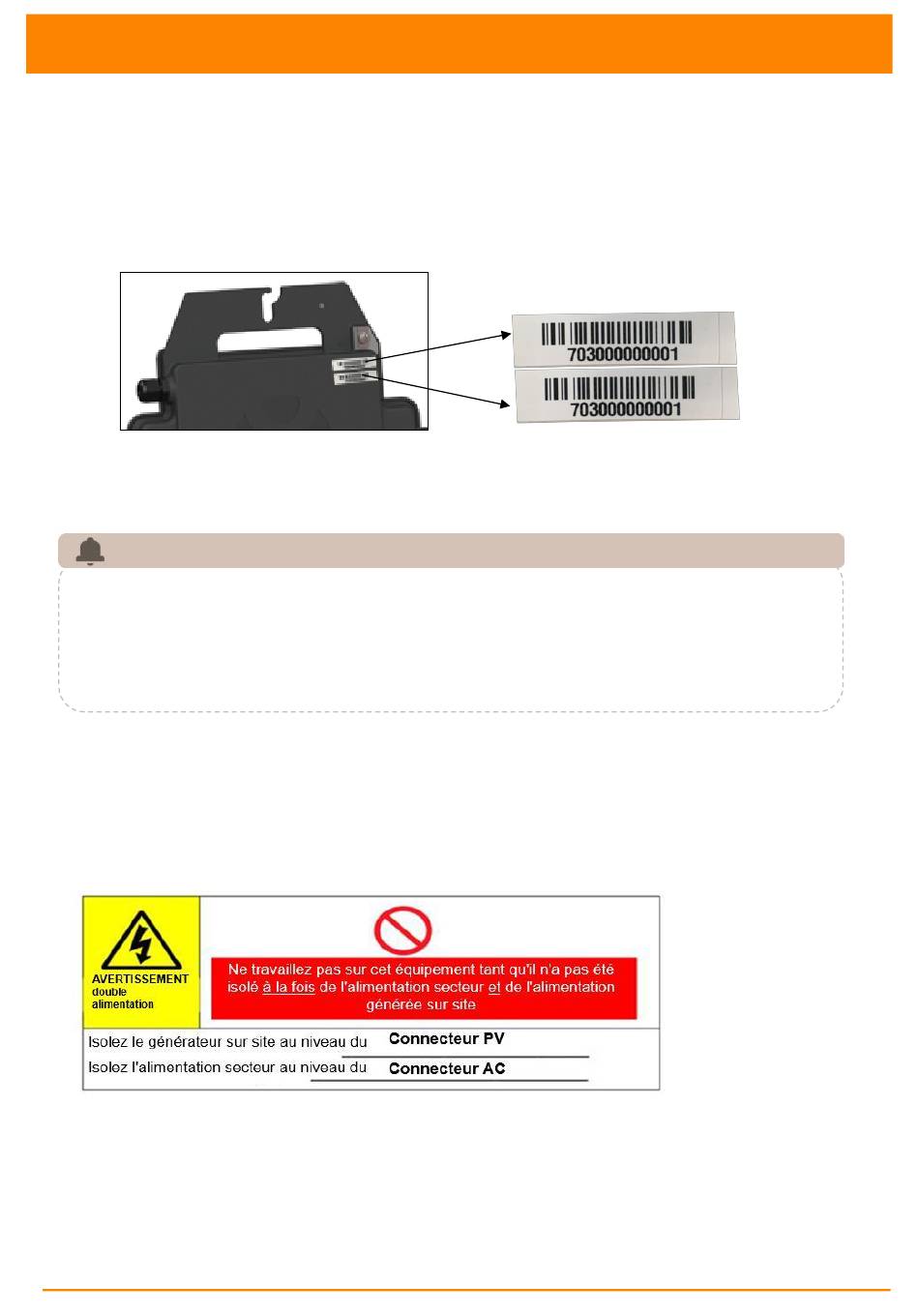

a. Chaque micro-onduleur APsystems dispose de 2 étiquettes amovibles avec un numéro de série.
b. Réalisez le plan d'installation en collant l'étiquette d'identification de chaque micro-onduleur, spécifiant
la position (1, 2) et l'orientation du module PV
c. La deuxième étiquette peut être collée sur le cadre du module solaire, ce qui pourra être utile plus tard
pour confirmer la position du micro-onduleur sans démonter le module PV
ATTENTION
①. La disposition du plan d'installation des numéros de série des micro-onduleurs n'est adaptée qu'à une
installation classique
②. Le plan d'installation se trouve en annexe, à la dernière page de ce manuel.
③. Utilisez les menus de l'ECU_APP (disponible dans EMA Manager APP) pour scanner les numéros de
série lors de la configuration de l'ECU (pour plus d'informations, merci de consulter le Guide
d'Installation de l'ECU).
4.3.9 Étape 9 : signalisation concernant les risques électriques
Il convient de placer une ou plusieurs étiquettes de signalisation (consulter la règlementation locale) de manière
à ce que quiconque ayant accès aux parties actives soit averti à l'avance de la nécessité de les mettre hors
tension. Il est impératif de vérifier que seul le ou les circuits concernés seront coupés.
Figure 10
Manuel d'installation APsystems série DS3 13
