4.Installation du système de micro-onduleurs

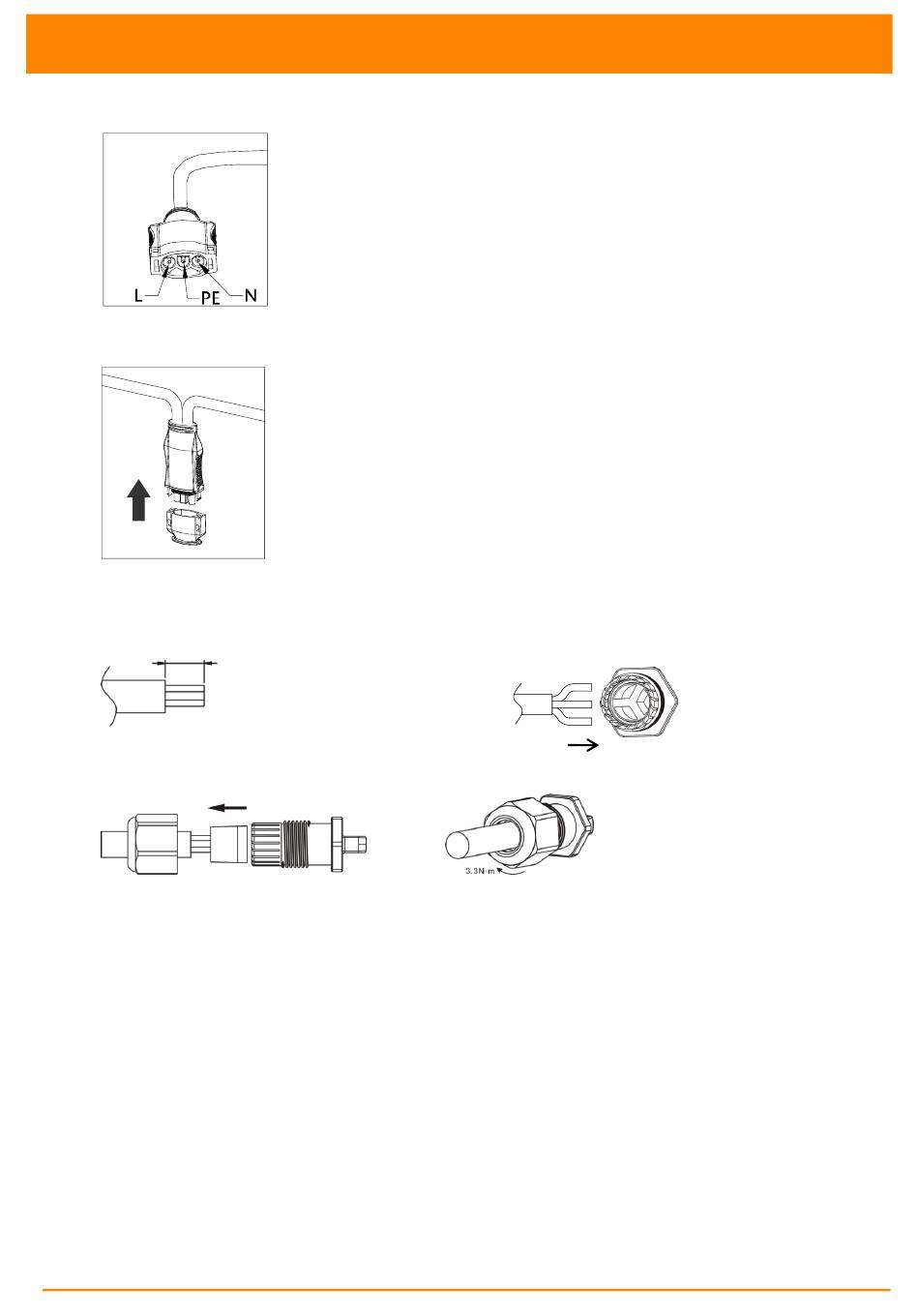

La structure du connecteur AC est illustrée ci-dessous
Protégez tous les connecteurs non utilisés à l'aide d'un bouchon Y-CONN pour câble bus.
4.3.6 Étape 6: Installation d'un bouchon de terminaison au niveau de l'extrémité du
câble bus AC
a. Dénudez la gaine du câble.
25 mm~30 mm
b. Insérez l'extrémité du câble dans le joint.
Écrou Joint
Figure 6
Figure 7
c. Insérez les câbles dans les serre-câbles.
d. Tournez l'écrou de 3,3 N·m jusqu'à ce que le
mécanisme de verrouillage entre en contact avec la base.
Corps
Manuel d'installation APsystems série DS3
Figure 8
11
