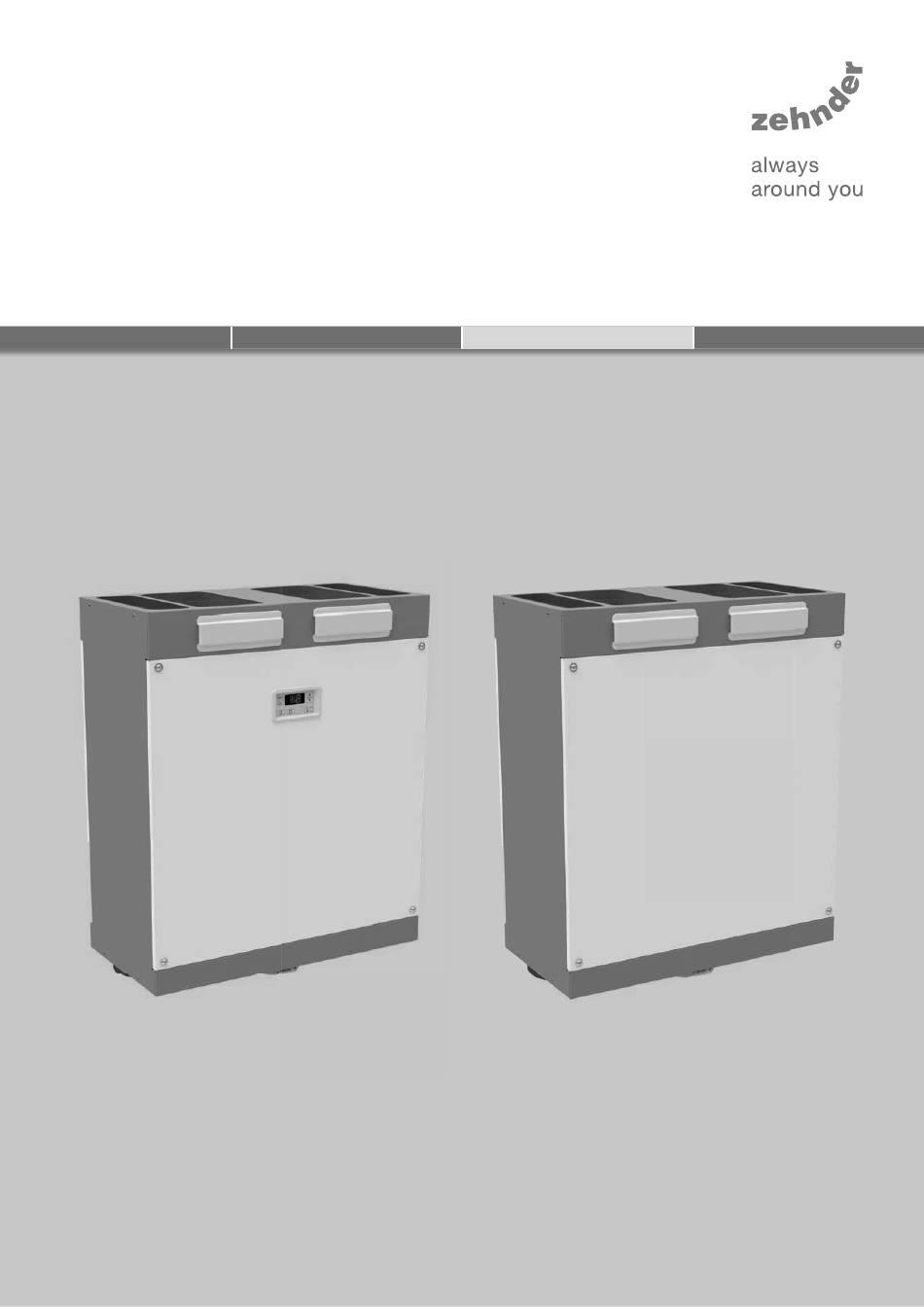

- Page 1 Système de ventilation ComfoD 180 et ComfoAir 180 Manuel de l'installateur Chauffage Rafraîchissement Ventilation Purifi cation d'air ComfoD / Basic ComfoAir / Luxe...
-
Page 2: Avant-Propos
Avant-propos : Les informations suivantes sont indiquées dans le manuel de l'utilisateur. Informations Lisez attentivement ce document avant l'utilisation. Informations générales sur le système de ventilation Dispositifs de commande disponibles pour l'unité Ce document contient toutes les informations Conditions de garantie et de responsabilité nécessaires pour une installation sûre et optimale Déclaration de conformité... -
Page 3: Table Des Matières
Table des matières Avant-propos : ..................................2 Sécurité .....................................5 Conditions d'installation ................................5 Transport et déballage ................................5 Spécifications techniques ...............................6 4.1 Configuration de l'unité ..............................7 4.2 Croquis cotés ..................................8 4.3 Schéma de câblage ................................10 Installation ....................................12 5.1 Adaptation d'une version montage à droite en montage à gauche .................12 5.2 Montage mural, standard ..............................13 5.3 Montage mural, hauteur limitée ............................14 5.4 Montage mural, hauteur et largeur limitées ........................15... - Page 4 4 - FR...
-
Page 5: Sécurité
1 Sécurité 3 Transport et déballage Respectez toujours les réglementations, avertissements, Lors du transport et du déballage de l'unité, remarques et consignes en matière de sécurité, prenez les précautions nécessaires et assurez- indiqués dans le présent document. Le non-respect vous que les matériaux d'emballage sont des réglementations, avertissements, remarques éliminés en respectant l'environnement. -
Page 6: Spécifications Techniques
4 Spécifications techniques Niveau sonore 1 Niveau sonore 1 Position Capacité de ventilation Puissance Courant Boîtier de silencieux Ventilateur de Ventilateur soufflage d'extraction 28 m 3 /h pour 3 Pa 15 % 0,08 A 27,2 dB(A) 39 dB(A) 38 dB(A) 37 m 3 /h pour 6 Pa 20 % 0,09 A... -
Page 7: Configuration De L'unité
4.1 Confi guration de l'unité Position Élément Enveloppe externe en tôle avec revêtement Intérieur en polypropylène expansé de haute qualité EPP et ABS 5 raccords pour les gaines d'air 2 fi ltres pour purifi cation d'air 2 moteurs éco-énergétiques CC avec ventilateur haute performance Échangeur de chaleur haute performance ou échangeur d'enthalpie (standard dans la version “Enthalpie”... -
Page 8: Croquis Cotés
4.2 Croquis cotés 20 C 8 - FR... - Page 9 Légende Code Description Air neuf Air de soufflage Air repris Air d'extraction Évacuation du condensat FR- 9...
-
Page 10: Schéma De Câblage
4.3 Schéma de câblage Légende des codes de couleur Code Couleur Code Couleur Code Couleur (N) B Bleu (L1) G Gris Blanc (PE) G/Y Vert/Jaune (L2) Bl Noir Jaune L3 Br Brun Rouge Légende Code Description Code Description Préchauffeur Capteur NTC Air neuf Moteur d'extraction Capteur NTC Air de soufflage Moteur de soufflage... - Page 11 Cordon d'alimentation version Luxe ComfoSense Interrupteur à positions FR- 11...
-
Page 12: Installation
5 Installation 5.1 Adaptation d'une version montage à L'unité équipée d'un écran est fournie comme version à droite en montage à gauche montage à droite (le raccordement pour l'air de souffl age La version “Luxe” de l'unité peut être utilisée à la fois et l'air repris sont situés sur le côté... -
Page 13: Montage Mural, Standard
5.2 Montage mural, standard 450mm Le montage de l'unité doit être Retirez les 2 vis supérieures situées sur la Utilisez les vis préalablement retirées face arrière. pour fi xer à l'unité 1 des supports de effectué sur un mur ayant une masse d'au moins 200 kg/m 2 . -
Page 14: Montage Mural, Hauteur Limitée
5.3 Montage mural, hauteur limitée 450mm minimum 150mm minimum 150mm Retirez les 2 vis supérieures situées sur la Utilisez les vis préalablement retirées Le montage de l'unité doit être face arrière. pour fi xer à l'unité 1 des supports de effectué... -
Page 15: Montage Mural, Hauteur Et Largeur Limitées
5.4 Montage mural, hauteur et largeur limitées 450mm Retirez les 2 vis supérieures situées sur la Utilisez les vis préalablement retirées Le montage de l'unité doit être effectué sur un mur ayant face arrière. pour fi xer à l'unité 1 des supports de fi... -
Page 16: Raccordement De Gaines D'air
Le raccordement des gaines d'air supérieures de l'unité Légende n'est possible qu'en utilisant un raccord du système Code Description de gaines d'air Zehnder ComfoPipe Plus. Les types de Air neuf raccords suivants peuvent être utilisés : Air de soufflage ■ Raccord pour montage à droite ;... - Page 17 Lorsque la gaine d'air de souffl age inférieure est utilisée, suivez les étapes ci-dessous : Bouchez l'ouverture pour la gaine d'air de Ouvrez le panneau avant en retirant les Tirez sur la bride pour retirer l'échangeur souffl age supérieure et retirez le bouchon 4 vis.
-
Page 18: Évacuation Du Condensat
5.6 Évacuation du condensat 5.6.2 Coude en U Le condensat doit être évacué à l'abri du gel, en inclinaison et doit comprendre un dispositif le rendant étanche à l'air (Coude en U, siphon sec ou bouchon d‘étanchéité). Le raccord pour l'évacuation du condensat est situé... -
Page 19: Bouches Et/Ou Grilles
5.9 Filtre externe (optionnel) Il est possible d'équiper le système de ventilation d'un fi ltre externe comme par exemple le FilterBox de Zehnder. Le fi ltre externe fait partie du réseau de Exemple de fi ltre externe gaines du système de ventilation et ne fait pas partie de l'unité.
