FONCTIONNEMENT
MAGNUM PRO AL PA / AL PW GUN
Lire et comprendre cette section dans sa totalité avant de
faire marcher la machine.
AVERTISSEMENT
LES CHOCS ÉLECTRIQUES peuvent être mortels.
• Ne pas toucher les pièces sous
alimentation électrique telles que les
terminales de sortie ou le câblage interne.
• S'isoler du travail et du sol.
• Toujours porter des gants isolants secs.
LES ÉTINCELLES DE SOUDAGE
peuvent provoquer des incendies
ou des explosions.
• Tenir les matériaux inflammables éloignés.
• Ne pas souder sur des récipients ayant
contenu du combustible.
LES RAYONS DES ARCS peuvent
causer des brûlures.
• Porter des protections pour les yeux, les
oreilles et le corps.
LES VAPEURS ET LES GAZ peuvent être dangereux.
Même si l'élimination des particules de la
fumée de soudage peut réduire les
exigences en matière de ventilation, les
concentrations des vapeurs et gaz clairs
évacués peuvent encore représenter un
danger pour la santé. Éviter de respirer les
concentrations de ces vapeurs et gaz.
Utiliser une ventilation appropriée pour souder. Voir la
norme ANSI Z49.1, "Sécurité en Matière de Soudage et de
Coupage", publiée par la Société Américaine de Soudage.
AVERTISSEMENT
En marche par à-coups, l'électrode et le mécanisme de
traction sont toujours sous tension électrique et ils le
restent plusieurs secondes après que la gâchette du pistolet
ait été relâchée.
Après avoir choisi le fil de soudage approprié pour l'application, charger
le fil en aluminium, raccorder le pistolet et le câble sur la soudeuse. (Voir
la section d'installation).
PROCÉDURES DE SOUDAGE
1. Lire et comprendre les Mesures de sécurité en matière de soudage à
l'arc qui se trouvent tout au long de ce manuel et du mode d'emploi
de la soudeuse.
2. Obtenir et utiliser l'équipement de protection personnelle approprié
pour souder. Brancher le câble (-) de TRAVAIL (masse de soudage) sur
la(les) pièce(s) à souder. S'assurer que le tuyau à gaz du régulateur de
la bouteille soit branché sur l'ADMISSION de gaz de la soudeuse.
Ouvrir la soupape de gaz de la bouteille.
3. Brancher l'alimentation d'entrée sur la machine.
4. Placer l'interrupteur de mise sous tension de la machine sur la
position "marche" ("on"). Régler la vitesse du fil et la prise de tension
en fonction des tableaux figurant au début de cette section.
5. Faire osciller le commutateur de sélection se trouvant à l'intérieur de
la machine sur la position "PISTOLET À BOBINE". Appuyer sur la
gâchette pendant environ 5 secondes pour purger le tuyau. Vérifier
que le débit de gaz soit réglé sur 35 à 60 SCFH à travers le pistolet à
bobine.
6. Couper le fil en aluminium de sorte qu'il dépasse de la pointe de
contact sur environ ¼ de pouce.
7. CTWD (Distance entre la pointe de contact et la pièce à souder):
positionner le pistolet de sorte que la pointe de contact se trouve à 3/8
de pouce nominaux du joint et inclinée avec un angle de poussée vers
celui-ci. Le fil en aluminium ne doit pas entrer en contact avec la

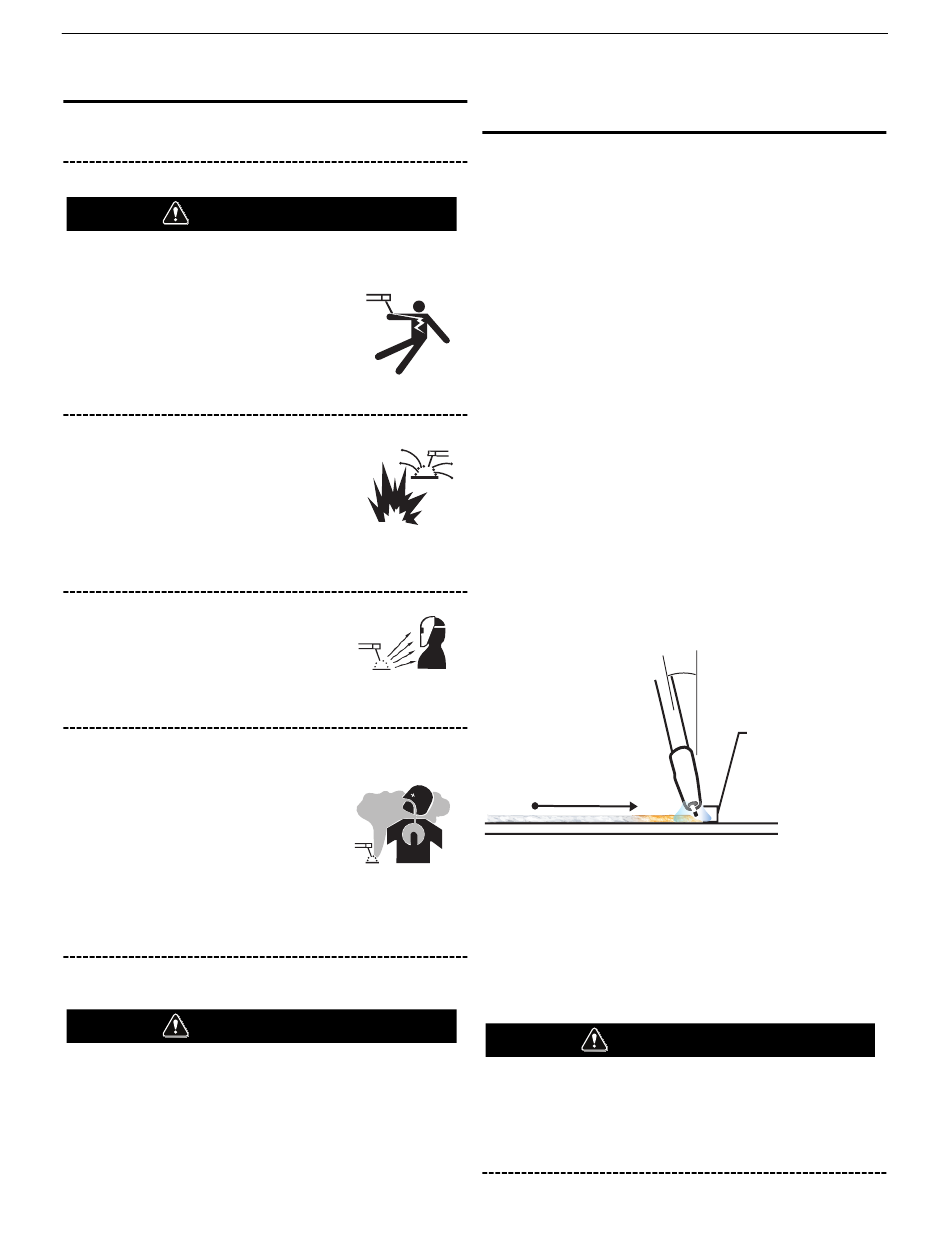

FIGURE B.1
pièce soudée. (Voir la Figure B.1).
Direction de Déplacement
8. Se protéger les yeux et tirer sur la gâchette pour commencer à
souder.
9. Régler la vitesse de déplacement manuelle du pistolet afin d'obtenir
une soudure appropriée. Le fil émergeant doit rester dans le bain de
soudure fondu et ne pas aller au-delà. Cette vitesse ne doit pas non
plus être si lente que la pièce à souder fonde excessivement ou que
le cordon de soudure devienne excessivement grand.
10. Relâcher la gâchette pour cesser de souder.
ATTENTION
Bien qu'ils soient conçus pour résister à une utilisation indus-
trielle normale, ces appareils sont des outils de précision. NE
PAS taper sur le pistolet pour faire tomber les projections qui
se trouvent sur la buse ! NE PAS lancer l'appareil ! Éviter de
faire tomber l'appareil ! Le moteur ou la tête de soudage
pourraient s'en trouver endommagés.
B-1
FONCTIONNEMENT
10°
Distance de la pointe
de contact à la pièce
3/8" à 1/2"
(10 à 12 mm)
