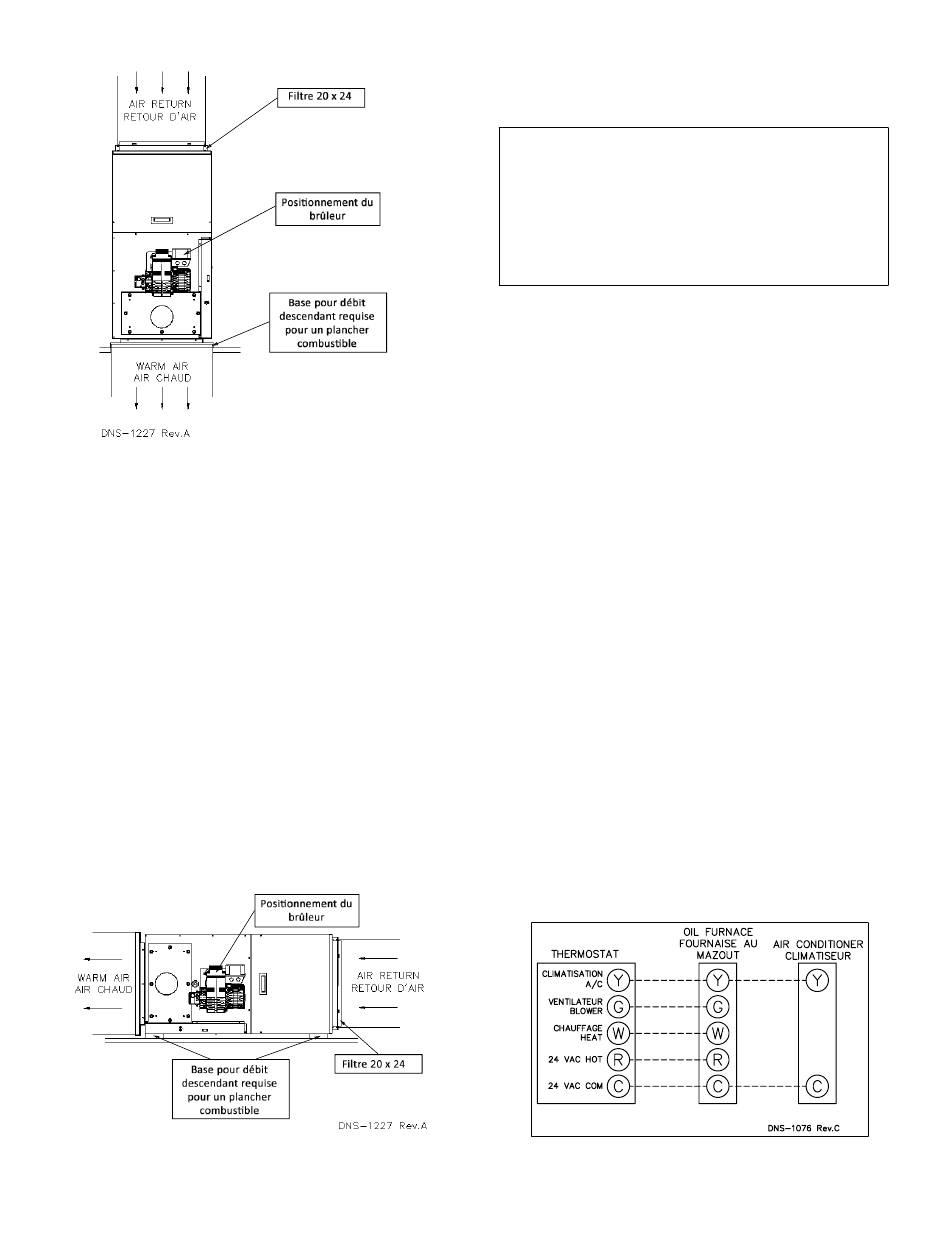

Figure 3 – Débit descendant
2.2.3 Débit horizontal
Lorsque l'appareil de chauffage central est installé avec
un débit horizontal vers la gauche ou vers la droite,
suspendu au plafond ou installé sur un plancher, les
dégagements spécifiés par rapport aux matériaux com-
bustibles doivent être respectés. Si l'appareil est installé
sur un plancher combustible, il est possible d'utiliser la
base HFB-101 ou KLASB0701DET, afin de s'assurer de
respecter les dégagements. Veuillez-vous référer aux in-
structions d'installation incluses avec la base pour débit
horizontal.
Le brûleur doit toujours être installé dans le même sens
peu importe l'orientation de la fournaise. Voir Figure 4
pour plus de détails.
Figure 4 – Débit horizontal
2.3 RACCORDEMENT
ÉLECTRIQUE
AVERTISSEMENT
L'extérieur de l'unité doit posséder une mise à la terre
ininterrompue pour minimiser les risques de blessures
corporelles si jamais un problème électrique se pro-
duisait. Une vis verte de mise à la terre est incluse
dans la boîte de contrôle pour effectuer cette connex-
ion.
L'appareil doit être installé en respectant la dernière édi-
tion ANSI/NFPA 70 du Code électrique national, la Sec-
tion 1 du Code électrique canadien CSA C22.1 et/ou les
codes locaux. Le système de contrôle repose sur la
bonne polarité de l'alimentation électrique. Connecter le
fil "HOT" (H) et le fil "NEUTRE" (N) tel qu'indiqué aux fig-
ures 10 et 11.
Un circuit électrique distinct muni d'un interrupteur à
fusible ou d'un coupe-circuit devrait être utilisé entre le
panneau électrique principal et l'unité.
Utiliser uniquement du fil de cuivre pour du courant
de 115V avec cette unité. Si vous remplacez des fils
d'origine de l'appareil de chauffage central, utilisez seule-
ment du fil de cuivre résistant à la même température que
les fils d'origine.
2.4 INSTALLATION DU
THERMOSTAT
L'installation d'un thermostat de contrôle de la tempéra-
ture de l'espace à chauffer est obligatoire. Suivre les
instructions d'installation incluses avec le thermostat.
Consulter aussi les diagrammes électriques fournis avec
les instructions de l'unité de chauffage ou de climati-
sation. Effectuer les connexions du thermostat telles
qu'indiquées sur les figures suivantes, et se référer aussi
aux diagrammes électriques, figures 10 et 11.
Figure 5 – Branchement du thermostat, chauffage et
climatisation, unité avec moteur 4 vitesses
