REMARQUE :
L'équilibre doit être maintenu lors du déplacement des sites du
circuit du panneau de distribution électrique principal au centre
de distribution de secours. Le disjoncteur positionne les barres
omnibus alternatives à la verticale. Les circuits partageant un
fil neutre doivent être placés à des positions adjacentes dans
le centre de distribution de secours ou ne pas être déplacés. En
cas de doute sur la bonne procédure ou si l'installation diffère de
celle décrite dans ce manuel, consulter un professionnel agréé.

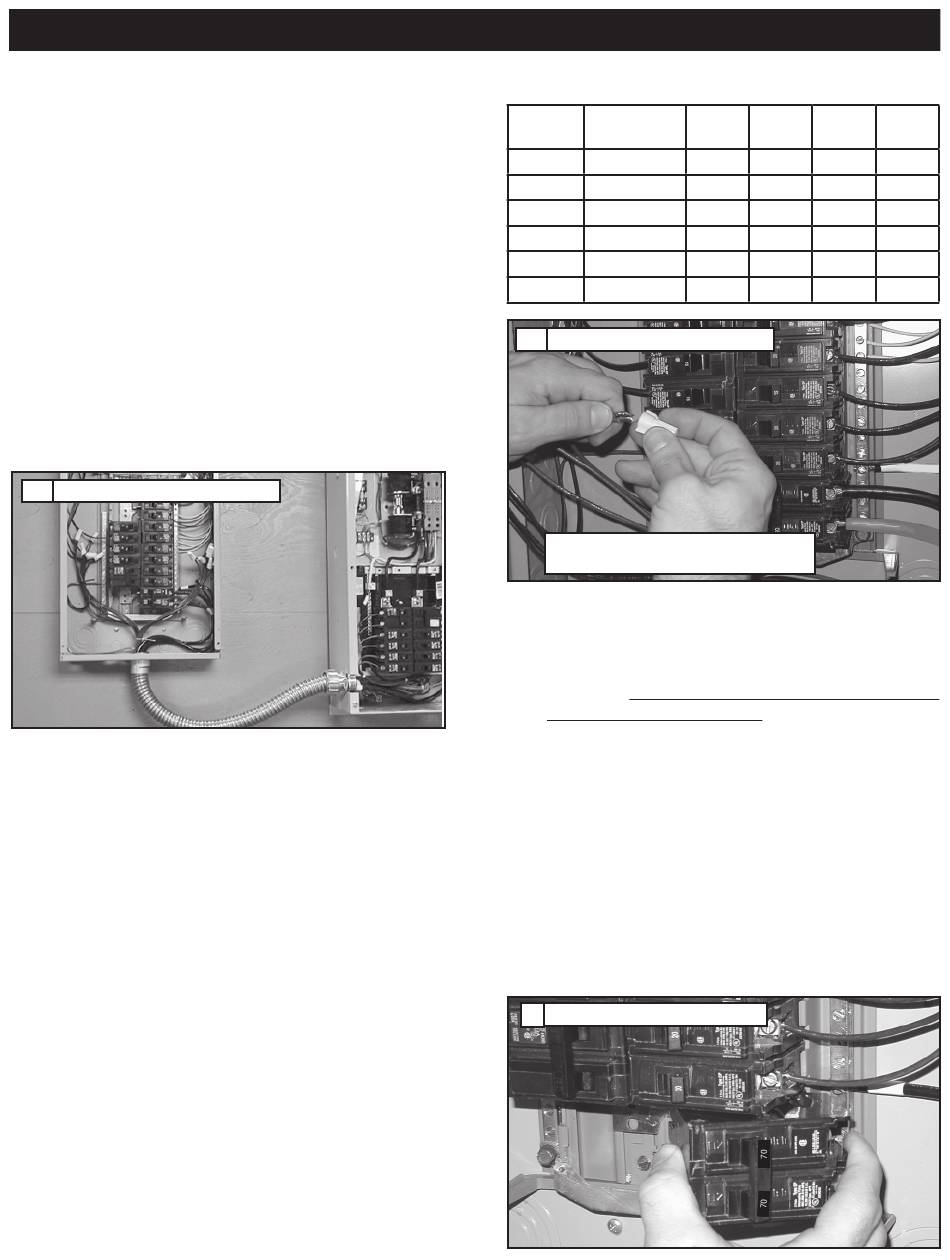

12a. Retirer le couvercle du panneau de distribution électrique
principal. Retirer la débouchure de taille appropriée à partir du
bas ou du côté du panneau principal. (Un conduit flexible de
deux pieds est pré-câblé à partir du commutateur de transfert
avec centre de distribution intégré). Retirer le contre-écrou
fileté du raccord du conduit. Faire passer tous les fils dans le
panneau principal à travers la débouchure. Faire glisser l'écrou
sur les fils et serrer fermement sur le raccord du conduit.
Connexion des circuits d'urgence
12a
REMARQUE :
Les circuits à déplacer doivent être protégés par un disjoncteur
de même taille. Par exemple, un circuit de 15 A, 120 volts dans
le centre de distribution de secours remplace un circuit de 15 A,
120 volts dans le panneau de distribution électrique principal.
12b. Dans le panneau principal, retirer le câble noir (chaud) du
disjoncteur qui protège un circuit devant être alimenté en cas de
panne de courant. Raccorder le fil noir au fil de circuit adapté à
partir du disjoncteur de secours dans le centre de distribution
du commutateur de transfert. (Tous les fils du circuit sont codés
par couleur et étiquetés pour faciliter l'identification). Les écrous
de verrouillage de câble homologués UL sont inclus dans le
kit d'installation. Passer chaque fil noir (chaud) connecté et
raccorder le fil blanc (neutre) du même câble (circuit) Romex
au numéro de circuit adapté sur le fil blanc (neutre) du centre
de distribution d'urgence. Reprendre le même processus pour
chaque circuit. Répéter ce processus avec les circuits restants
devant être alimenté par le générateur.
REMARQUE :
Les conducteurs mis à la terre et exposés doivent déplacés
en direction du panneau de secours et connectés au nouveau
câblage à partir du panneau de secours en utilisant les
coinceurs de câble fournis.
Guide d'installation du commutateur de transfert résidentiel
Modèles
Circuits
12b
13.
Si un générateur est en cours d'installation en ce
moment, passer à l'étape 19. Si un générateur ne
sera pas installé en ce moment, suivre les étapes 14
à 17 pour terminer le projet de pré-câblage.
13
10
Circuit
50 A, 240 V -
40 A, 240 V -
30 A, 240 V 1
20 A, 240 V 1
20 A, 120 V 3
15 A, 120 V 3
Connexion des circuits d'urgence
Les capuchons de connexion homologués
UL sont fournis avec le kit d'installation.
Installer le disjoncteur bipolaire de 70 ampères ; appareils
de 10, 13, 14, 16, et 17 kW ou le disjoncteur bipolaire de 40
ampères ; appareils de 8 kW (achetés ou fournis séparément),
dans le panneau de distribution électrique principal. Ce
disjoncteur doit être compatible avec le panneau de
distribution électrique principal. Il peut s'avérer nécessaire
de repositionner les autres disjoncteurs ou supprimer les
disjoncteurs qui ont été débranchés pour accueillir l'insertion
du disjoncteur bipolaire de 70 ou 40 ampères. Connecter
le fil blanc à la barre neutre du panneau de distribution
principal. Connecter le fil vert solide à la barre de terre du
panneau électrique principal. Connecter les fils noir et rouge
au disjoncteur bipolaire de 70 ou 40 ampères. Réinstaller le
couvercle du panneau de distribution principal.
Installation du disjoncteur de 70 A
12 14 16
Circuit Circuit Circuit
- - 1
1 1 1
1 - -
- 1 1
3 6 5
5 4 5
35 35
