Préparation du site et installation du générateur de secours
Gravillons ou cailloux concassés

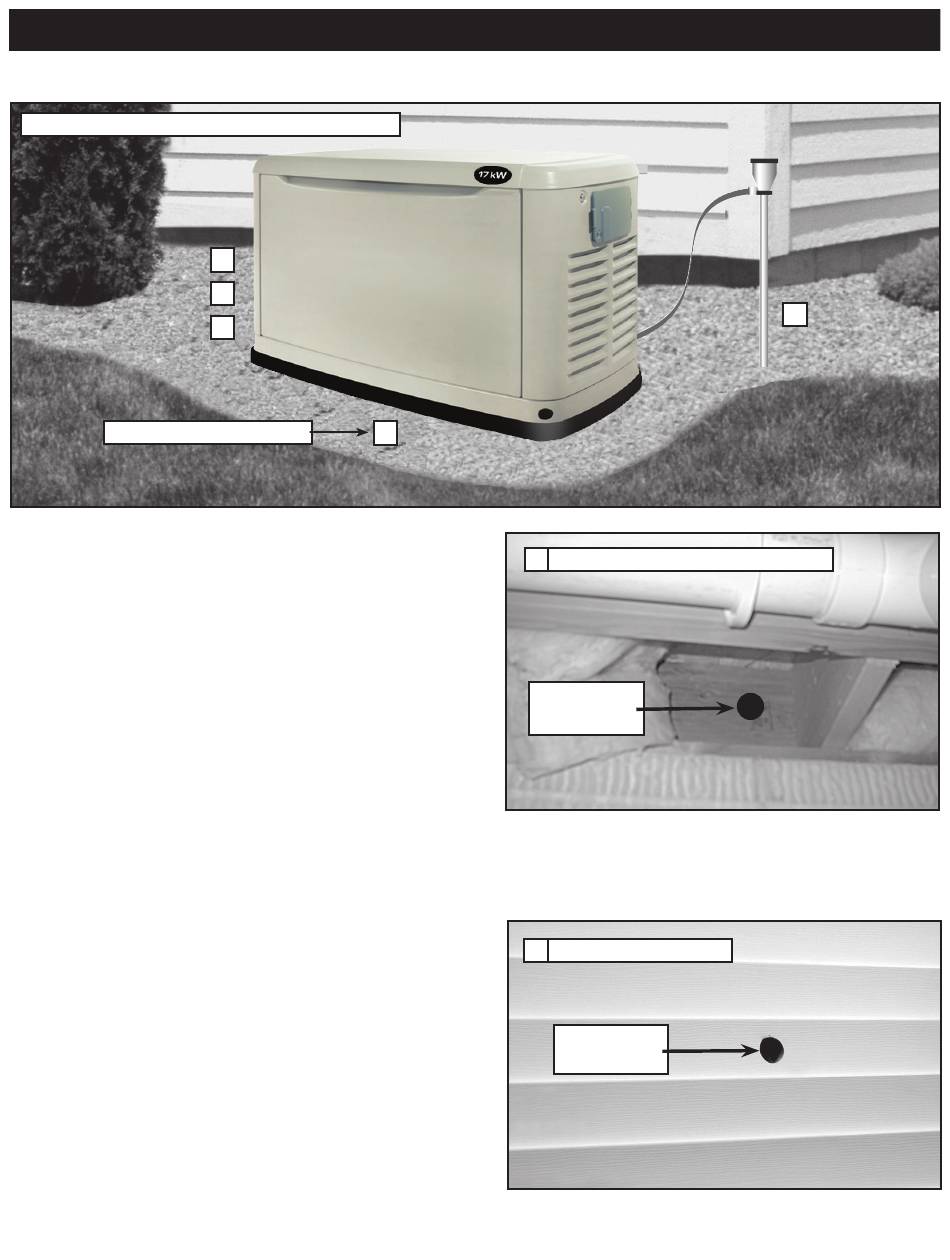

1. DÉTERMINER L'EMPLACEMENT DU GÉNÉRATEUR.
REMARQUE :
Ne pas placer le générateur directement sous une fenêtre.
Choisir une zone à l'extérieur de la maison ou de l'entreprise, le
plus près possible de l'entrée de gaz. Déterminer l'emplacement
du générateur à l'extérieur du bâtiment. Préparer une utilisation
de tuyauterie de combustible gazeux avec soupape d'arrêt à
cet emplacement. Ne pas oublier que le fabricant recommande
une installation à plus de 18 pieds de toute structure. Les
codes locaux peuvent exiger une distance d'installation
plus grande. Si vous regardez l'appareil à l'avant, l'entrée
de combustible du générateur est située à la partie arrière
inférieure droite de l'appareil.
2. Réserver un espace herbeux ou couvert de végétation de
62 po sur 50 pour une profondeur de 5 pouces. Ceci inclut
l'écartement entre le générateur et la structure (18 pouces) et
6 pouces de plus que la largeur et la longueur de la plaque de
montage du générateur (49 po L x 25 po l).
3. Recouvrir la zone avec du papier film en polyester.
4. Remplir la zone jusqu'au niveau du sol avec des gravillons ou
des cailloux concassés.
5. Placer une tige de mise à la terre de 8 pieds dans le sol à
niveler. S'assurer que la tige de mise à la terre et la sangle ne
sont pas exposés au niveau du sol. (Le code NEC concerne
la méthode de mise à la terre.)
6. Déterminer à quel endroit le conduit flexible traversera la
construction, de l'intérieur à l'extérieur. Lorsqu'on est sûr de
l'existence d'un dégagement de chaque côté du mur, percer un
petit trou pilote à travers le mur pour marquer l'emplacement.
Percer un trou de 1,75 po de diamètre dans le revêtement à
l'aide d'une scie.
Guide d'installation du commutateur de transfert résidentiel
1
2
3
4
Percer un trou à travers le mur de la maison
6
Diamètre du trou
de 1,75 pouces
7. Tout en respectant tous les codes électriques locaux, passer
le conduit de 30 pieds le long du plafond / solives de plancher
et les montants du mur, à l'endroit où le conduit traverse le
mur pour se retrouver à l'extérieur.
Percer un trou qui débouche
7
Diamètre du trou
de 1,75 pouces
