Cellules réservées/système
Le module de base et le module d'extension de lecteur comportent des emplacements
spéciaux sur la façade arrière inférieure. Ces emplacements fournissent des fonctions
spéciales à la bibliothèque de bandes et aux lecteurs de bande.
La
FIGURE B-8
1. Emplacements d'échange (2) dans la colonne 2, lignes 49 et 50.
2. Emplacement de diagnostic (1) dans la colonne 2, ligne 51.
3. Emplacement de diagnostic (4) dans la colonne 3, lignes 49, 50, 51 et 52.
4. Bloc de configuration dans la colonne 4, lignes 49, 50, 51 et 52.
5. Cartouches de nettoyage (4) dans la colonne 5, lignes 49, 50, 51 et 52.
6. Cartouches de nettoyage (4) dans la colonne 6, lignes 49, 50, 51 et 52.

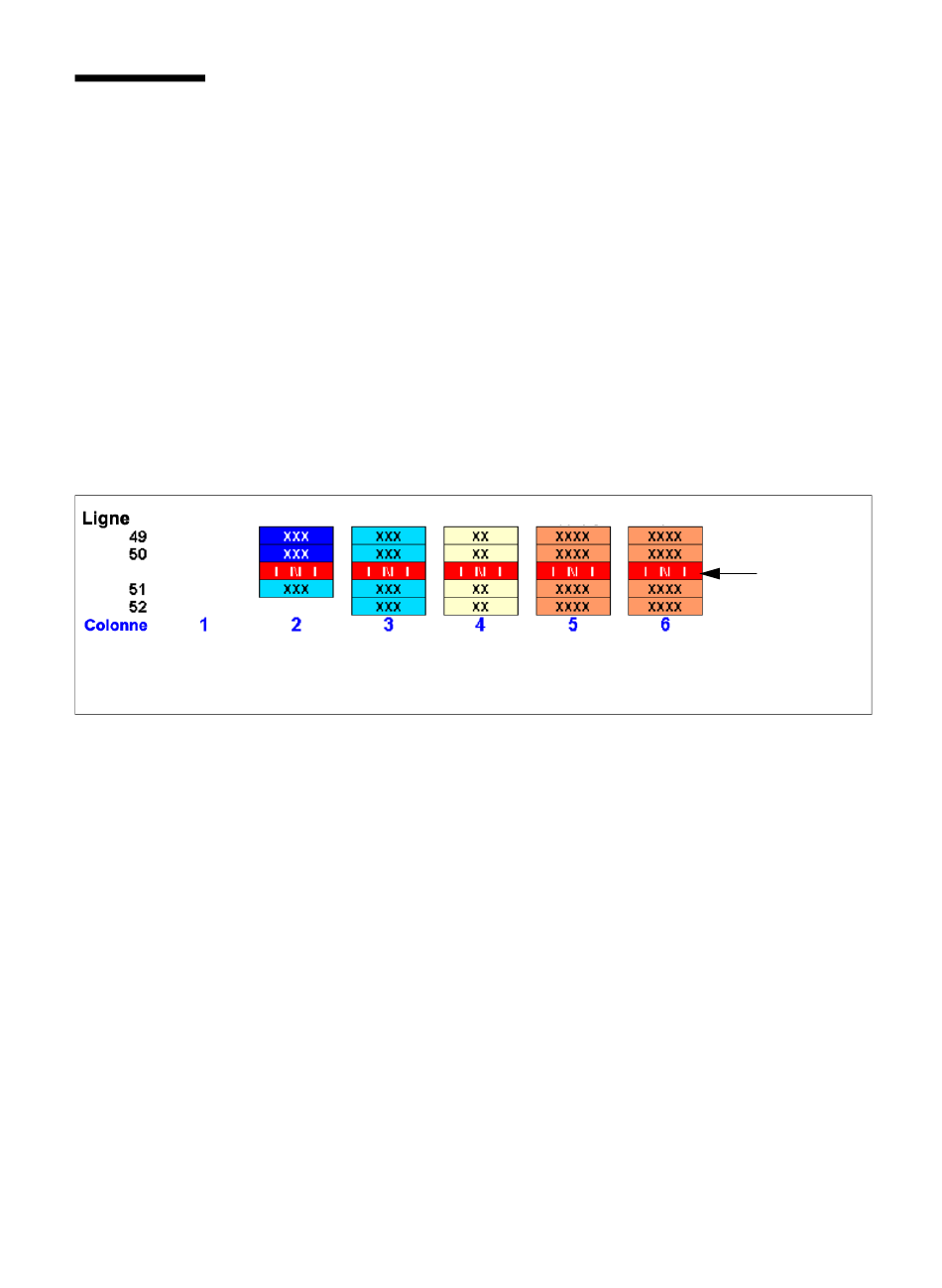

FIGURE B-8 Emplacements réservés
Diagnostic
Diagnostic
418605501 • Révision AB
illustre ces emplacements :
Diagnostic
Bloc de
configu-
ration
Cellules réservées/système
Nettoya-
Nettoya-
ge
ge
Annexe B Diagramme des façades 535
