Module de base

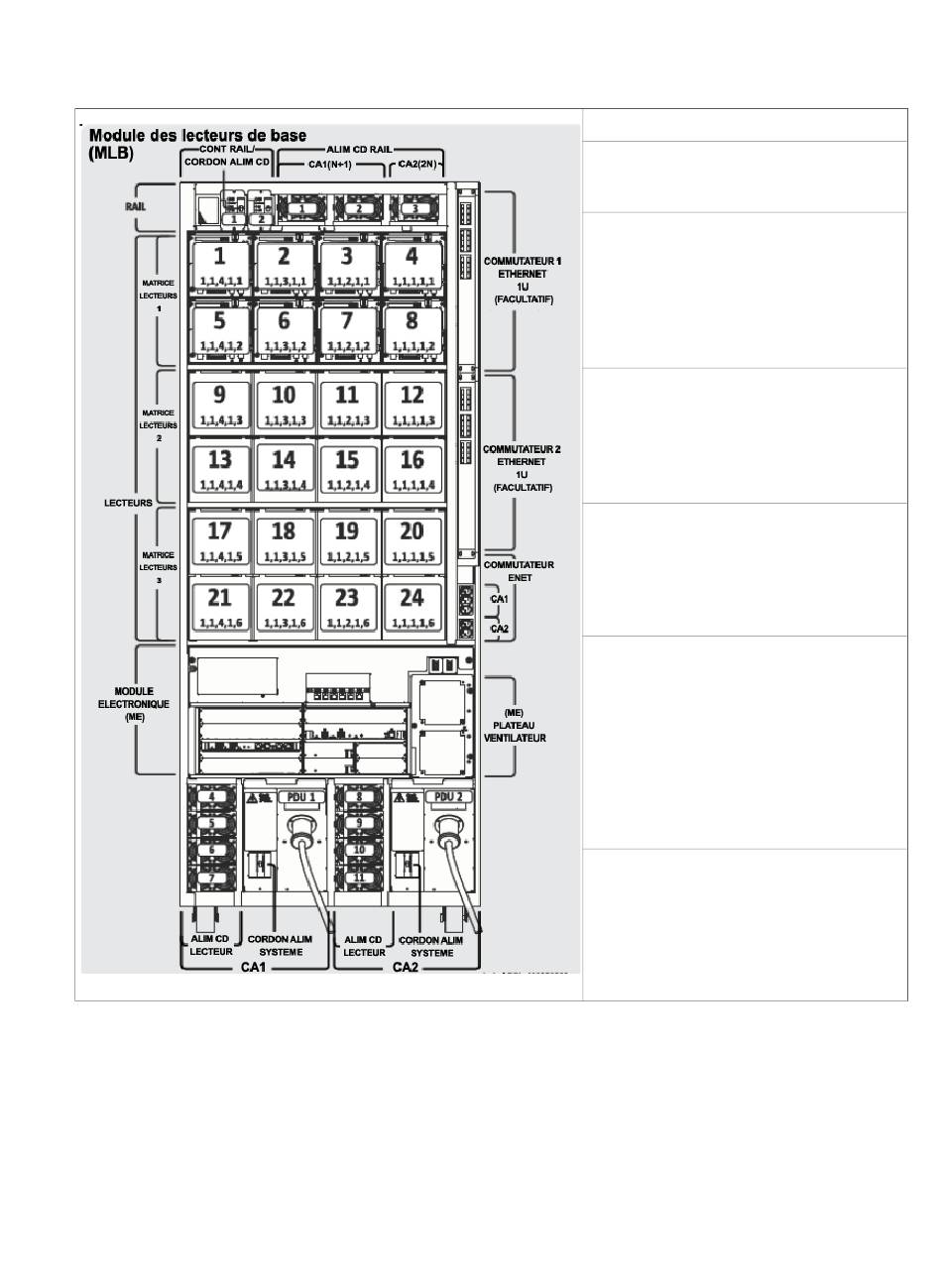

FIGURE 1-4 Module de base : dessin de la vue arrière
10 Guide de l'utilisateur du système SL3000 • Mai 2009
Description
Alimentations CC des unités robotisées
DCPS 1 et 2 ou 3
■
Première baie de lecteurs (haut)
La première baie de lecteurs est
standard.
Les baies de lecteurs sont ajoutées de
haut en bas.
Deuxième baie de lecteurs (centre)
Troisième baie de lecteurs (bas)
Module de contrôle de système
électronique
Cartes HBC et HBT
Carte Fibre Channel MPU2 (non
illustrée)
Deux alimentations cPCI
Deux ventilateurs de refroidissement
Deux interrupteurs d'alimentation (N+1
et 2N)
Unités de distribution de courant CA
(deux maximum)
PDU 1 et PDU 2
■
Alimentations CC des lecteurs (huit
maximum)
DCPS 4 à 11
■
Révision AB • 418605501
