Module d'extension d'accès

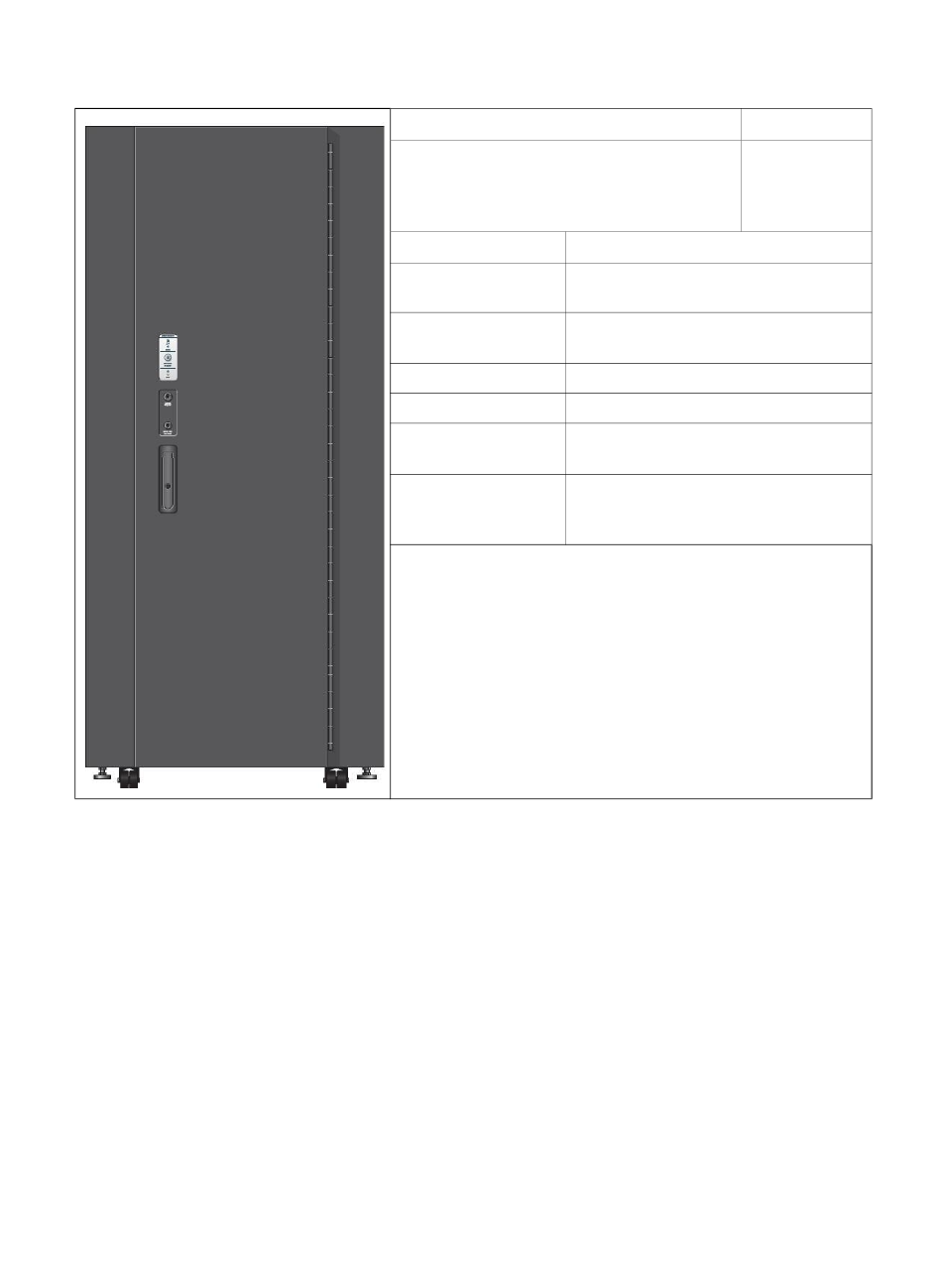

FIGURE 1-9 Module d'extension d'accès
18 Guide de l'utilisateur du système SL3000 • Mai 2009
Configuration
AEM (installé à gauche) 234 cellules de CAP
AEM (installé à droite) 234 cellules de CAP
Installés par paires pour la fonctionnalité des
TallBot redondants.
Dimensions
Mesures
Hauteur :
197 cm (77,625 pouces) à 200 cm
(78,63 pouces) hauteur maximale
Largeur :
91,5 cm (36,0 pouces) sans capots
96,5 cm (38,0 pouces) avec capots
Profondeur :
80 cm (31,5 pouces)
Poids :
204,12 kg (450 livres)
Dégagement latéral
Refroidissement : 5 cm (2 pouces)
Installation : 91 cm (36 pouces)
Dégagement pour le
Avant : 58.7 cm (23m1 pouces)
service technique
Arrière : Accès à Ethernet requis ; aucun
capot.
Remarques :
1. Lorsque des modules supplémentaires sont installés, les
capots sont retirés du module de base et remis aux extrémités
du dernier module de la chaîne.
2. Indispensable pour l'installation ou le retrait des capots
latéraux ; ils s'escamotent et s'enlèvent des crochets.
Capacité
Voir le
TABLEAU 1-1
page
7.
1
2
