Helix S5000 Q4
Installation
Retirez tout le matériau d'emballage de l'Helix S5000 Q4. Veillez à ce que la mousse et le plastique de
rembourrage soient complètement retirés. Branchez tous les câbles.
N'alimentez pas le système avant de l'avoir correctement configuré et connecté.
Débranchez toujours l'appareil avant d'effectuer l'entretien ou la maintenance.
Les dommages causés par l'irrespect du manuel ne sont pas couverts par la garantie.

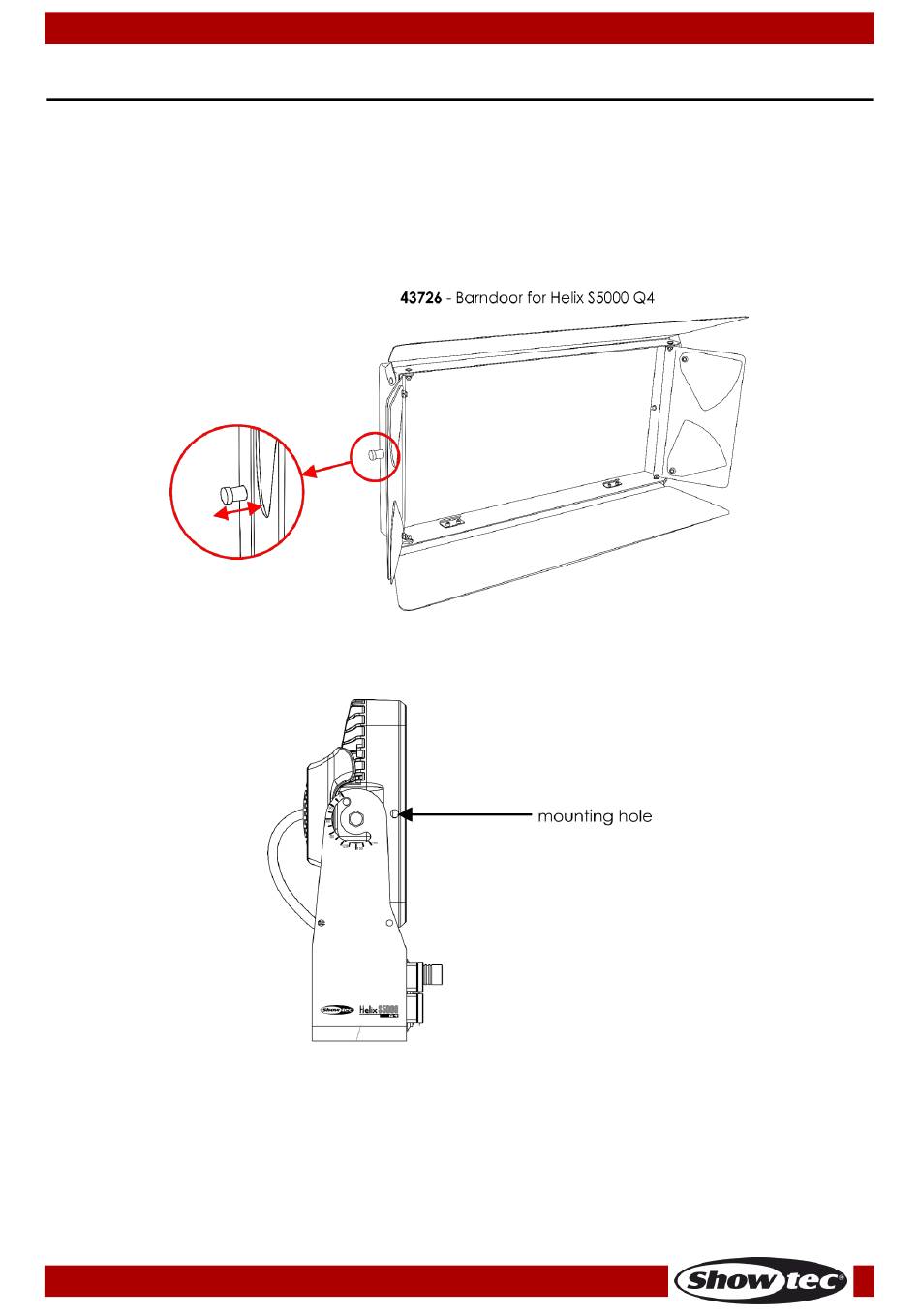

Installation du coupe-flux (43726)
01) Tirez les vis de blocage avec clapet à ressort situées des deux côtés du coupe-flux pour déverrouiller
le mécanisme.
02) Placez le coupe-flux sur l'Helix de manière à sécuriser les vis à ressort dans les orifices de montage du
panneau lumineux.
03) Relâchez les vis de blocage pour bloquer le coup-flux en position.
Code commande : 43725
12
Schéma 2
Schéma 3
