Cliquet d'arrêt
.05.03
Règle
En position de repos du dispositif coupe-fil, il doit y avoir un espacement de 0,3 mm entre
la plus grande excentricité de la came de commande 1 et le cliquet d'arrêt 2.

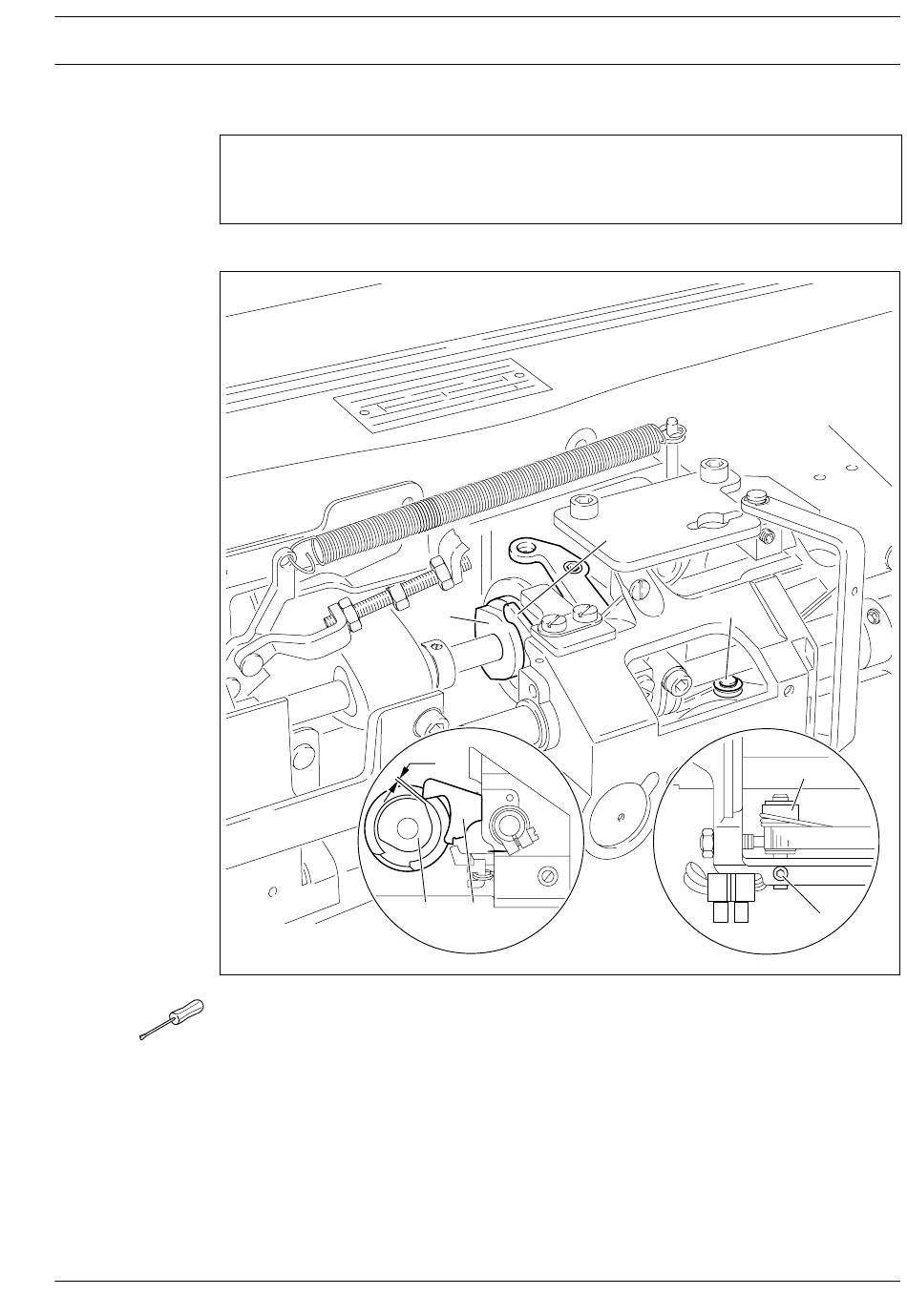

Fig. 11 - 14
● Faire tourner le volant pour amener la plus grande excentricité de la came de
commande 1 sous le cliquet d'arrêt 2. . . . .
● Déplacer le boulon d'appui 3 (vis 4) selon la règle.
1
0,3 mm
2
1
2
3
Réglage
3
4
11 - 16
