Réglage
11
Course du pied presseur
.04.07
● Amener la barre à aiguille au PMB.
● Décaler le logement 1 (vis 2) de façon à respecter la règle 1.
● Déplacer le levier 3 (vis 4) vers le haut dans sa coulisse jusqu'à la butée.
● En tournant le volant, amener le presse-tissu 5 à son point de renvoi supérieur.
● Tourner la manivelle 6 (vis 7) de façon à respecter la règle 2.
11 - 9
Règle
1. Quand la barre à aiguille est au PMB, le logement 1 doit être à 172 mm de la plaque à
aiguille.
2. Quand la course est réglée sur le maximum, le pied presseur 5, à son point de renvoi
supérieur, doit se relever à 20 mm au-dessus de la plaque à aiguille.
1
7
6
5

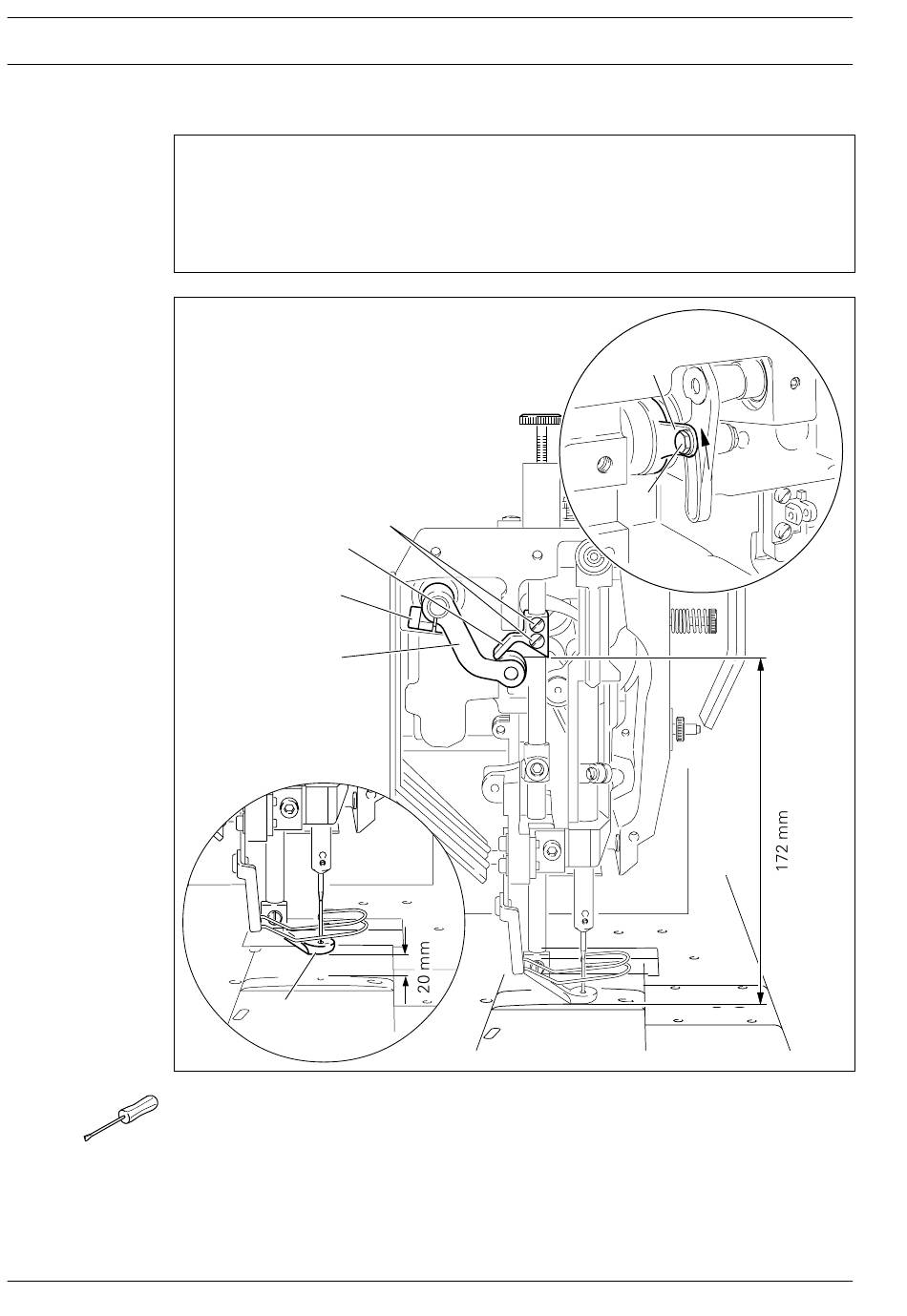

Fig. 11 - 07
2
3
4
