Chappee SEMPRA PROGRESS C Notice D'installation page 3

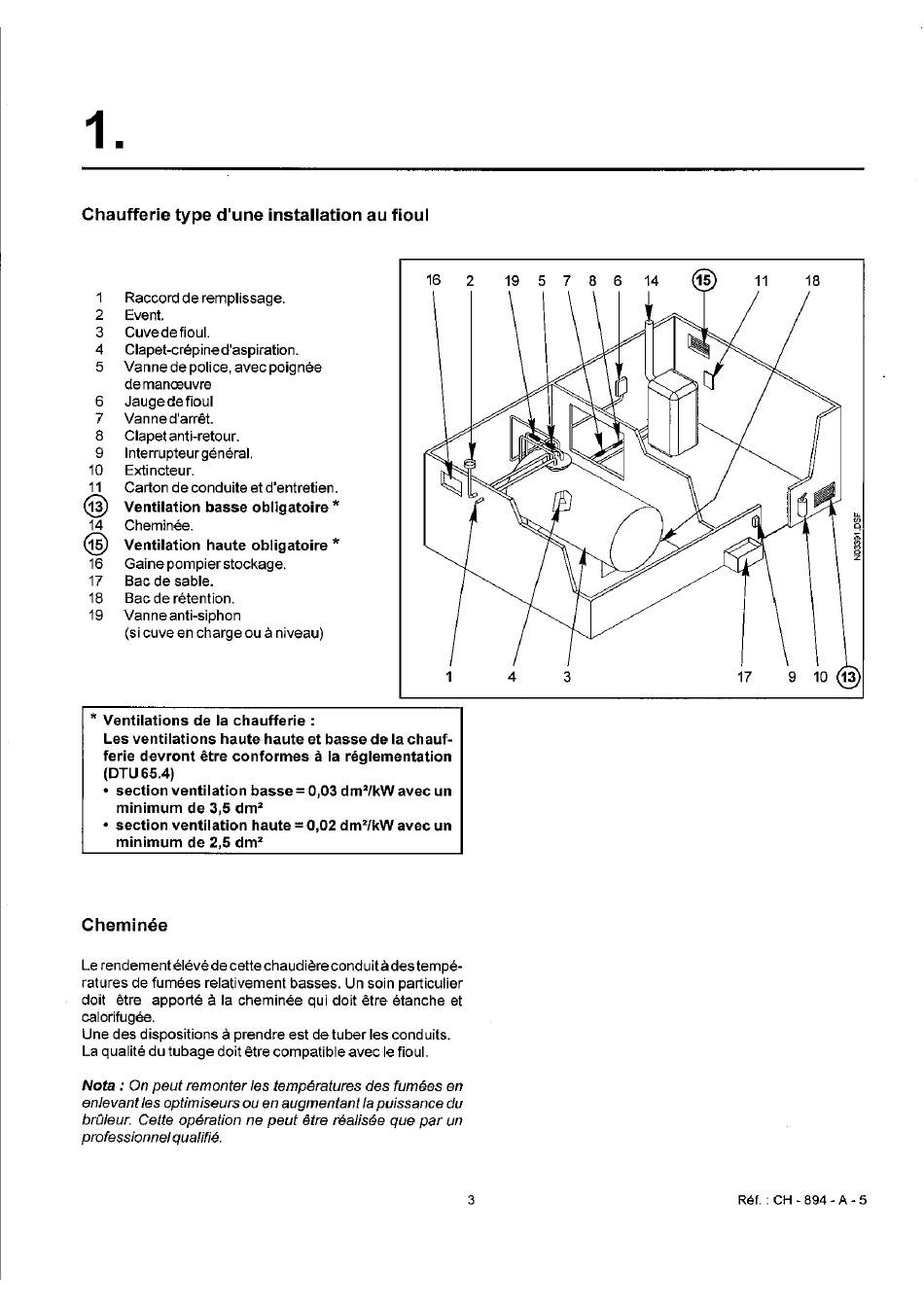

Chaufferie type d'une installation
1 Raccord de remplissage.
2 Event.
Cuvedefioul.
3
4 Clapet-crépined'aspiration.
5 Vanne de police, avec poignée
de manoeuvre
6 Jauge de fioul
7 Vanne d'arrét.
8 CIapet anti-retour.
Interrupteurgénéral.
9
10 Exti ncteur.
Carton de conduite et d'entretien.
11
Ventilation basse obligatoire *
13
14 Cheminée.
15 Ventilation haute obligatoire
16 Gaine pompier stockage.
17 Bac de sable.
18 Bac de rétention.
19 Vanne anti-siphon
(si cuve en charge ou å niveau)
* Ventilations de la chaufferie
Les ventilations haute
ferie devront étre conformes
(DTU 65.4)
• section ventilation basse=
minimum de 3,5 dm2
• section ventilation haute = 0,02 dm2/kW avec un
minimum de 2,5 dm2
Cheminée
Le rend ement élévé de cette chaudiére conduitå des tempé-
ratures de fumées relativement basses. Un soin particulier
doit étre apporté å la cheminée
calorifugée.
une des dispositions å prendre est de tuber les conduits.
La qualité du tubage doit étre compatible
Nota : On peut remonter les températures des fumées en
enlevant les optimiseurs ou en augmentant
brüleur. Cette opération ne peut étre réalisée que par un
professionnel qualifié.
au fioul
16
:
haute et basse de Ia chauf-
å la réglementation
0,03 dm2/kW avec un
qui doit étre étanche
avec le fioul.
la puissance
5 7 8
2 19 6
1 4 3
et
du
3
15
14 11 18
17 9 10
Réf.
13
