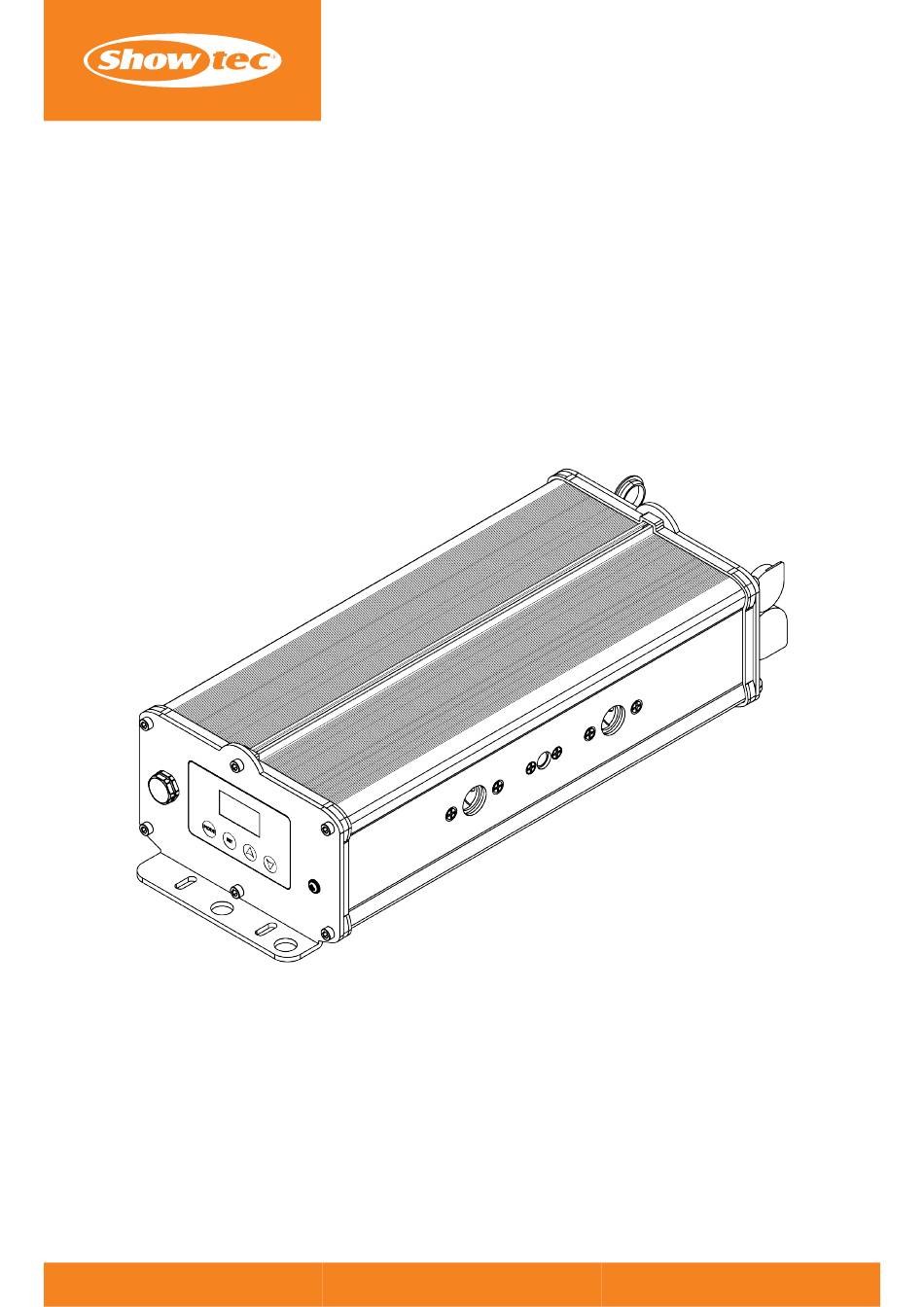

MODE D'EMPLOI
FRANÇAIS
V1.0
Contrôleur pour Stage Blinder FLEX
Blaze
Code de produit : 30786
c
c
c
loading

Manuels Connexes pour SHOWTEC 30786

Sommaire des Matières pour SHOWTEC 30786

  • Page 1 MODE D’EMPLOI FRANÇAIS V1.0 Contrôleur pour Stage Blinder FLEX Blaze Code de produit : 30786...
  • Page 2 Contrôleur pour Stage Blinder FLEX Blaze Préface Nous vous remercions d’avoir fait l’acquisition de ce produit Showtec. L’objectif de ce mode d’emploi est de vous fournir des instructions pour une utilisation correcte et sûre de ce produit. Conservez le mode d’emploi pour pouvoir le consulter ultérieurement, car il fait partie intégrante du produit. Le mode d’emploi doit être conservé...
  • Page 3 ........................Code de produit : 30786...
  • Page 4 ........................... . Code de produit : 30786...
  • Page 5 Après le déballage, vérifiez le contenu du carton. S’il manque des pièces ou si certaines sont endommagées, veuillez contacter votre distributeur Highlite International. Contenu du paquet : Figure 1 • • Showtec Contrôleur pour Stage Blinder FLEX Blaze • • Support à verrouillage rapide •...
  • Page 6 Lisez et suivez les instructions du mode d’emploi avant d’installer, d’utiliser ou de réparer l’appareil. Cet appareil appartient à la classe de protection I de la CEI. Ce dispositif est classé IP65. Distance minimale par rapport aux objets éclairés Distance minimale par rapport à d'autres objets Code de produit : 30786...
  • Page 7 Protégez les connecteurs à l’aide des bouchons en caoutchouc lorsque vous ne les utilisez pas. • • Ne branchez pas les câbles au-dessus des connecteurs lorsque l’appareil est installé à l’extérieur. Faites une « boucle d’égouttement » avec le câble pour éviter que l’eau de pluie ne pénètre dans l’appareil. Code de produit : 30786...
  • Page 8 Toutes les vis utilisées pour l’installation de l’appareil ou de ses pièces sont bien serrées et ne sont pas oxydées. • • Les dispositifs de sécurité ne sont pas endommagés. • • Il n’y a pas de déformations sur les boîtiers, les fixations et les points d’installation. Code de produit : 30786...
  • Page 9 Les personnes dites « quelconques » sont toutes les personnes autres que les personnes formées et les personnes qualifiées. Les personnes quelconques comprennent non seulement les utilisateurs du produit, mais aussi toutes les autres personnes qui peuvent avoir accès à l’appareil ou qui peuvent se trouver à proximité de l’appareil. Code de produit : 30786...
  • Page 10 Contrôleur pour Stage Blinder FLEX Blaze Description de l’appareil Le Showtec Contrôleur pour Stage Blinder FLEX Blaze est constitué d'un ensemble de 8 blinders d'audience LED de 100 W chacun et d'un contrôleur. Les blinders et le contrôleur sont conformes à la norme IP65. Chaque module a une LED COB blanc chaud de 3000 K avec LED ambre intégrées.
  • Page 11 Propriétés du produit : Refroidissement Convection forcée  Gréement : Options de montage Pince / Verrouillage rapide  Fixation de sécurité Oui  Spécifications thermiques : Température ambiante maximale 45 °C Température minimale de fonctionnement -20 °C Articles inclus : Câbles inclus Câble Power Pro  Code de produit : 30786...
  • Page 12 L’appareil peut être utilisé intérieur et extérieur. • • La distance minimale entre l’appareil et la surface éclairée doit être supérieure à 2m. • • La distance minimale par rapport aux autres objets doit être supérieure à 0,5m. Code de produit : 30786...
  • Page 13 10 fois le poids de l’appareil. Si possible, la suspension secondaire doit être fixée à une structure porteuse indépendante de celle de la suspension primaire. Passez le câble de sécurité par les ouvertures pour un câble de sécurité (03).   Code de produit : 30786...
  • Page 14 Gardez les connecteurs Données + Alimentation SORTIE (10) scellés avec les embouts en plastique lorsque • • les connecteurs ne sont pas utilisés. • • Utilisez les câbles Flex inclus (2,5 m et 5 m) comme rallonges pour étendre votre configuration.   Code de produit : 30786...
  • Page 15 Nombre maximal d’appareils recommandé : • • à 100 – 120 V : 2 appareils Contrôleur pour Stage Blinder FLEX Blaze • • à 200 – 240 V : 3 appareils Contrôleur pour Stage Blinder FLEX Blaze Code de produit : 30786...
  • Page 16 DMX optiquement isolé. Sinon, cela peut entraîner une détérioration du signal DMX. Remarque : • • Distance maximale recommandée pour la liaison de données DMX : 300 m • • Nombre maximal d’appareils recommandé sur une liaison de données DMX : 32 appareils   Code de produit : 30786...
  • Page 17 Si vous utilisez des câbles audio XLR pour la transmission des données DMX, cela peut entraîner une dégradation du signal et un fonctionnement imprévisible du réseau DMX. Lorsque vous fabriquez vos propres câbles DMX, veillez à connecter correctement les broches et les fils comme indiqué dans la figure ci-dessous. Figure 7 Code de produit : 30786...
  • Page 18 Veillez à ce qu’il n’y ait pas de canaux qui se chevauchent afin de contrôler correctement chaque site Contrôleur pour Stage Blinder FLEX Blaze. Si deux ou plusieurs appareils sont dotés de la même adresse, ils fonctionneront de manière similaire. Code de produit : 30786...
  • Page 19 03) Sélectionnez le mode de canal DMX dans le menu Mode de canal DMX (veuillez consulter 6.6.1.2. Mode canal DMX à la page 23). Reportez-vous à la section Canaux DMX (veuillez consulter 6.7. Canaux DMX à la page 31) pour une présentation complète de tous les canaux DMX. Code de produit : 30786...
  • Page 20 élevée de la carte mère et l'humidité la plus élevée de la carte mère (P), ainsi que le mode sélectionné. Normalement, la valeur L indique la température ; en cas de problème, elle indique X : Code de produit : 30786...
  • Page 21 Contrôleur pour Stage Blinder FLEX Blaze 6.5. Vue d'ensemble du menu Code de produit : 30786...
  • Page 22 Contrôleur pour Stage Blinder FLEX Blaze Code de produit : 30786...
  • Page 23 Contrôleur pour Stage Blinder FLEX Blaze Code de produit : 30786...
  • Page 24 • 40 : 40 canaux • • 08 : 8 canaux 02) Appuyez sur la touche CONFIGURER pour confirmer la sélection. Pour plus d'informations, voir le chapitre Canaux DMX (veuillez consulter 6.7. Canaux DMX à la page 31). Code de produit : 30786...
  • Page 25 Vous pouvez combiner le blanc, l'ambre, le rouge, le vert et le bleu pour créer une gamme infinie de couleurs. 6.6.2.2. Couleur pixel Dans ce sous-menu, vous pouvez régler les couleurs (blanc, ambre, rouge, vert, bleu) pour chaque module individuellement. Code de produit : 30786...
  • Page 26 02) Appuyez sur la touche CONFIGURER pour confirmer. 6.6.3.2. Halogène pixel Dans ce sous-menu, vous pouvez régler la couleur halogène pour chaque module individuellement. 01) Appuyez sur les boutons HAUT/BAS pour sélectionner l'une des 8 options : • • Halogène 1 Code de produit : 30786...
  • Page 27 • • Oui : Activer le programme Auto • • Non : Arrêter le programme Auto Remarque : Le mode Auto fait défiler les programmes 02-16, avec la vitesse stroboscopique définie dans le Mode programme 02-16. Code de produit : 30786...
  • Page 28 Verrou) • • Rétro-éclairage des touches (veuillez consulter 6.6.7.8. Rétro-éclairage des touches) • • Réinitialisation d'usine (veuillez consulter 6.6.7.9. Réinitialisation d'usine) 02) Appuyez sur la touche CONFIGURER pour confirmer la sélection et ouvrir le sous-menu. Code de produit : 30786...
  • Page 29 • MODULE 3 • • MODULE 4 • • MODULE 5 • • MODULE 6 • • MODULE 7 • • MODULE 8 04) Appuyez sur la touche CONFIGURER pour confirmer la sélection de module. Code de produit : 30786...
  • Page 30 • Tenir : L'appareil utilisera la dernière valeur DMX en vigueur sur la sortie • • Manuel : L'appareil utilisera les valeurs sélectionnées en mode manuel • • Programme : L'appareil démarrera le dernier programme intégré utilisé Code de produit : 30786...
  • Page 31 Ce menu permet de visualiser les paramètres suivants de l'appareil : la version du micrologiciel, la température la plus élevée des LED des modules (L), la température et le pourcentage d'humidité de la carte mère du contrôleur (MC), la durée de vie des LED et l'UID. Code de produit : 30786...
  • Page 32 Module vert 5 Module bleu 5 Module blanc 6 Module ambre 6 Module tungstène 6 Module rouge 6 Module vert 6 Module bleu 6 Module blanc 7 Module ambre 7 Module tungstène 7 Module rouge 7 Code de produit : 30786...
  • Page 33 32 CH 8 CAN 5 CAN 33 CAN 40 CAN Module vert 7 Module bleu 7 Module blanc 8 Module ambre 8 Module tungstène 8 Module rouge 8 Module vert 8 Module bleu 8 Stroboscope RGBAW Code de produit : 30786...
  • Page 34 000 – 255 De faible à forte intensité (0 – tungstène 2 100 %) Module variateur rouge 2 000 – 255 De faible à forte intensité (0 – 100 %) Module variateur vert 2 000 – 255 De faible à forte intensité (0 – 100 %) Code de produit : 30786...
  • Page 35 000 – 255 De faible à forte intensité (0 – 100 %) Module variateur blanc 7 000 – 255 De faible à forte intensité (0 – 100 %) Module variateur ambre 000 – 255 De faible à forte intensité (0 – 100 %) Code de produit : 30786...
  • Page 36 104-152 Descente progressive, de arrêt à Stroboscope haute fréquence (0-20 Hz) RGB+tungstène 153-201 Toutes les LED, stroboscope aléatoire, de arrêt à haute fréquence (0-20 Hz) 202-250 LED sectionnelles, stroboscope aléatoire, de arrêt à haute fréquence (0-20 Hz) 251 – 255 Ouvrir Code de produit : 30786...
  • Page 37 De faible à forte intensité (0 – 100 %) Module variateur tungstène 7 000 – 255 De faible à forte intensité (0 – 100 %) Module variateur tungstène 8 000 – 255 De faible à forte intensité (0 – 100 %) Code de produit : 30786...
  • Page 38 0x0080 MANUFACTURER_LABEL 0x0081 DEVICE_LABEL 0x0082 FACTORY_DEFAULTS 0x0090 DMX_PERSONALITY 0x00E0 DMX_PERSONALITY_DESCRIPTION 0x00E1 DMX_START_ADDRESS 0x00F0 SENSOR_DEFINITION 0x0200 SENSOR_VALUE 0x0201 RESET_DEVICE 0x1001 OUTPUT_1 0xC00C OUTPUT_2 0xC00D OUTPUT_3 0xC00E OUTPUT_4 0xC00F OUTPUT_5 0xC010 OUTPUT_6 0xC011 OUTPUT_7 0xC012 OUTPUT_8 0xC013 Code de produit : 30786...
  • Page 39 à la tension correspondent à la tension, au courant et à et à la fréquence du courant la fréquence d’entrée spécifiés sur l’étiquette alternatif local d’information de l’appareil Code de produit : 30786...
  • Page 40 L’appareil ne contient pas de pièces réparables par l’utilisateur. N’ouvrez pas l’appareil et n’effectuez aucune modification. Confiez les réparations et l’entretien à des personnes formées ou qualifiées. Contactez votre distributeur Highlite International pour plus d’informations. Code de produit : 30786...
  • Page 41 02) Laissez l'appareil fonctionner avec toutes les LED à pleine puissance pendant 60 minutes. 03) Laissez l’appareil refroidir pendant 30 minutes. 04) Remettez en place l'évent de protection (01). Veillez à ne pas trop le serrer.   Figure 10     Code de produit : 30786...
  • Page 42 à une élimination incontrôlée des déchets. Pour obtenir des informations plus détaillées sur le recyclage de ce produit, contactez les autorités locales ou le distributeur agréé. Approbation Consultez la page de ce produit et procurez-vous une déclaration de conformité sur le site Internet de Highlite International (www.highlite.com).   Code de produit : 30786...
  • Page 43 Contrôleur pour Stage Blinder FLEX Blaze   Code de produit : 30786...
  • Page 44 Contrôleur pour Stage Blinder FLEX Blaze   Code de produit : 30786...
  • Page 45 Contrôleur pour Stage Blinder FLEX Blaze Code de produit : 30786...
  • Page 46 Showtec est une marque de Highlite International B.V.
