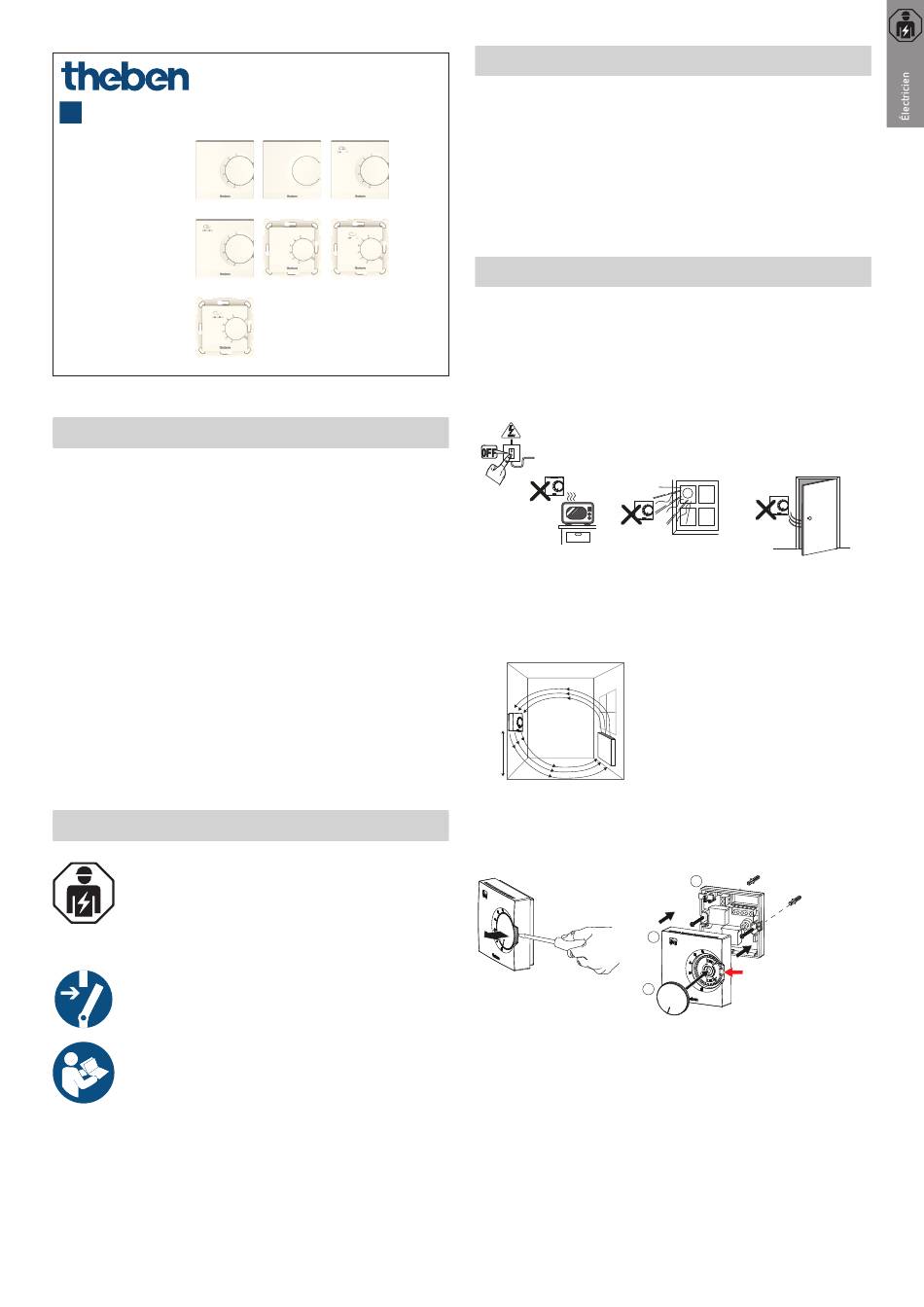

Theben RAMSES 701 S Mode D'emploi
Thermostat d'ambiance
FR
RAMSES 701 S
7010003
RAMSES 703 S
7030003
7010003
RAMSES 706 S
7060003
RAMSES 708 S
7080003
RAMSES 741 S
7080003
7410300
RAMSES 746 S
7460300
RAMSES 748 S
7480300
7480300
1. Informations générales
•
Thermostat d'ambiance pour montage mural ou mon-
tage sur boîte d'encastrement
•
Le thermostat d'ambiance est conforme à la norme
EN 60730-2-9 dans le cadre d'un montage conforme.
•
La gamme RAMSES S se compose de 7 appareils : 4
appareils pour montage en surface (7010003, 7030003,
7060003, 7080003) et 3 appareils pour montage encas-
tré (7410300, 7460300, 7480300).
•
Entrée externe pour raccorder un capteur de température
externe, un capteur de sol, etc. (NTC 100 kOhm/25 Grad)
(uniquement pour 7080003, 7480300)
•
Accessoires en option :
Capteur de sol (9070321), capteur de température
RAMSES (9070459) et capteur de température ext.
(9070191, 9070496) ; cadres de finition adaptés à diffé-
rentes gammes d'interrupteurs (à commander en option)
2. Sécurité
Montage et installation réservés à un électricien,
une personne ayant une formation technique
qualifiée, des compétences et de l'expérience pour
pouvoir connaître les dangers électriques et les
éviter.
Avant le montage/démontage, couper la tension
réseau et sécuriser la coupure.
Lire entièrement et respecter le mode d'emploi
avant la mise en service et l'utilisation du produit.
309972 00
17 juillet 2025
7030003
7060003
7410300
7460300
3. Usage conforme
•
Un thermostat d'ambiance permet de réguler et de
piloter tous les types de chauffage : Chauffage au gaz, à
l'eau, électrique, climatisation et systèmes de rafraîchis-
sement, etc. dans les maisons individuelles, les bureaux,
etc.
•
N'utiliser les appareils que dans des pièces intérieures
sèches.
4. Montage
Pour une régulation idéale de la température, il faut tenir
compte des points suivants :
!
Protéger le thermostat d'ambiance de l'humidité, de la
poussière, du rayonnement solaire direct, du rayonne-
ment thermique et des courants d'air.
Monter le thermostat d'ambiance
Vous pouvez monter le thermostat d'ambiance soit au mur,
soit sur une boîte d'encastrement.
~1.5m
Placer le thermostat d'ambiance sur un mur intérieur, à peu
†
près à hauteur des yeux (environ 1,50-1,60 m).
Montage en surface (7010003–7080003)
3
Retirer la molette avec le tournevis.
†
Ensuite, déclipser l'ergot de maintien avec un tournevis de
†
droite à gauche et retirer la partie supérieure du boîtier .
Fixer le dos de l'appareil au mur (ou sur une boîte d'encas-
†
trement) .
Affecter les fils et les câbler (voir les schémas de
†
raccordement).
Placer la face avant de l'appareil, l'encliqueter et placer la
†
molette .
1
2
1
