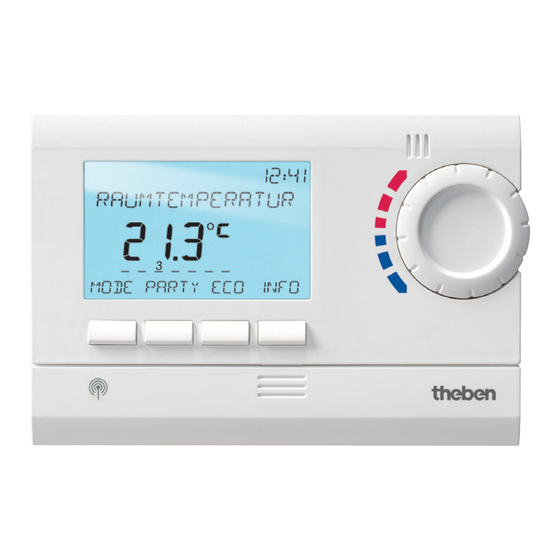

Theben RAMSES 813 top2 HF Notice De Montage Et D'utilisation
Masquer les pouces
Voir aussi pour RAMSES 813 top2 HF:
- Notice de montage et d'utilisation (76 pages) ,
- Notice de montage et d'utilisation (32 pages)
Manuels Connexes pour Theben RAMSES 813 top2 HF
Sommaire des Matières pour Theben RAMSES 813 top2 HF

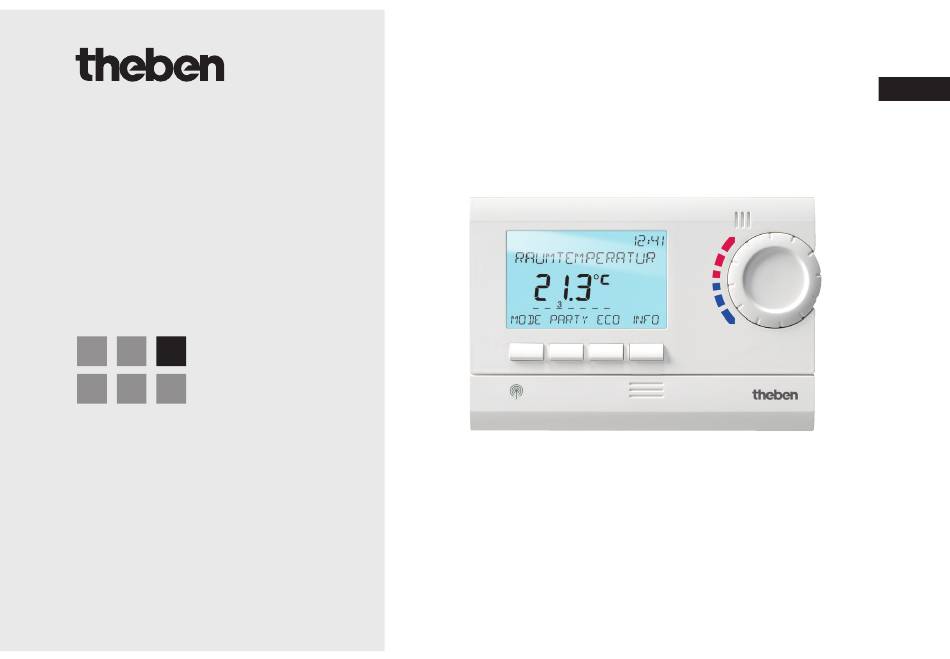

- Page 1 309 398 RAMSES RAMSES 813 top2 HF 813 9 511, 813 9 513 RAMSES 833 top2 HF 833 9 511, 833 9 512 Notice de montage et d'utilisation Thermostat d'ambiance D GB RAMSES 833 top2 HF...
-
Page 2: Table Des Matières
Table des matières Changer ou effacer l'heure de commutation .. 25 Afficher l'heure de commutation ....26 Effacer complètement un programme .... 26 Consignes de sécurité élémentaires ....3 Choisir la langue ..........27 Écran et touches ..........4 Choisir l'affichage .......... 27 Principe de programmation ........ -
Page 3: Consignes De Sécurité Élémentaires
Consignes de sécurité élémentaires AVERTISSEMENT Danger de mort, risque d'électrocution et d'incendie ! Le montage doit être effectué exclusivement par un électricien spécialisé ! • L'appareil est prévu pour un montage mural ou sur un pied fourni. L'utilisation doit être conforme à l'usage prévu •... -
Page 4: Écran Et Touches
Principe de programmation Écran et touches Affichage des horaires Affichage de l'heure 1. Lire une ligne de texte de commutation Un texte/symbole clignotant programmés Affichage de représente une question la température Ligne de texte Jours de la semaine de 1 à 7 2. -
Page 5: Raccordement, Montage Et Démontage
Raccordement, montage et démontage AVERTISSEMENT Danger de mort, risque d'électrocution ! Le montage doit être effectué exclusivement par un électricien spécialisé ! Couper la tension ! Recouvrir ou protéger les parties sous tension à proximité. Protéger contre toute remise en marche ! ... -
Page 6: Montage Mural
Montage mural L'appareil se fixe au mur avec la plaque arrière (réf. 907 0 605) disponible en option. Avec cette plaque arrière, l'entrée externe peut également être utilisée avec les RAMSES 833 top2 (description, voir page 32 à 34). ... -
Page 7: Introduire Les Piles
Introduire les piles Remplacer les piles N'utiliser que des piles alcalines 1,5 V de type 1. Si le symbole «pile» clignote à l'écran, le thermostat est toujours opérationnel mais Veiller à ce que la polarité des piles soit les piles doivent être remplacées dès que correcte. -
Page 8: Récepteurs Rec 1, Rec 2 Et Rec
Récepteurs REC 1, REC 2 et REC 11 REC 11 pour montage mural REC 1 et REC 2 pour montage mural ou sur rail 5 4 3 2 1 A Commutation manuelle canal 1 E Affichage de la qualité de réception B LED d'état canal 1 C Affichage de la qualité... -
Page 9: Montage Et Raccordement Des Récepteurs
Montage et raccordement des récepteurs R EC 1 (1 canal) : raccorder la charge aux REC 11 bornes 1, 2 et éventuellement 3. Raccorder la charge selon le schéma. REC 2 (2 canaux) Raccordement 1 : raccorder la charge 1 aux bornes 1, 2 et éventuellement 3. - Page 10 Récepteurs REC 1, REC 2 et REC 11 Lors du test de réception, orienter l'antenne A limenter REC 1/REC 2 en 230 V. pour qu'au moins l'une des LED vertes s'allume. O rienter l'antenne verticalement. En cas de signal radio parasite, les témoins Présélection de commutation REC 1, REC 2, LED peuvent s'allumer hors commutation.
- Page 11 Codage Codage du canal C2 (par ex. local 2) Les émetteurs et récepteurs sont pré-accordés A ppuyer pendant env. 5 s sur la touche C2 l'un à l'autre en usine. Avant chaque nouveau de REC 2. La LED C2 clignote pendant env. codage, supprimer l'ancien ! 10 s.
-
Page 12: Informations Générales Relatives À La Transmission Radio
Informations générales relatives à la trans- Transmission mission radio Les signaux radio consistant en des ondes élec- Attention : la présence d’humidité dans les tromagnétiques, le signal est atténué lorsqu’il matériaux ralentit la transmission ! passe de l’émetteur au récepteur (limitation de portée). -
Page 13: Première Mise En Service
HEURE/DATE dans le ANNÉE sous-menu REGLAGE/SERVICE. MOIS JOUR Pour les modèles RAMSES 813 top2 HF, la date HEURE et l'heure doivent être réglées. MINUTE Sur les modèles RAMSES 833 top2 HF, la date et l'heure sont préréglées en usine. -
Page 14: Fonctions De Base Pour L'utilisateur
& Fonctions de base pour l'utilisateur Remarque : Après 5 s, l'ensemble de l'écran, hormis la température et l'heure, est masqué. L'écran réappa- raît en appuyant sur la touche INFO. Ce réglage peut être modifié dans REGLAGE/SERVICE –> OPTIONS –> AFFICHAGE (voir page 27). Touche INFO –... -
Page 15: Touche Party
Touche PARTY – Choisir la tem- Touche ECO – Choisir la tem- pérature de dérogation pérature de dérogation A ppuyer sur la touche PARTY. L'écran A ppuyer sur la touche ECO. L'écran affiche affiche TEMP SOUHAITÉE PARTY 23,0 °C. TEMP SOUHAITÉE ECO 18,0 °C. -
Page 16: Programmes De Température
Programmes de température Les appareils RAMSES top2 sont dotés de Effectuer des modifications de tempéra- plusieurs programmes prédéfinis. ture à l'aide du bouton de réglage – P1 Quel que soit le programme choisi, vous pou- – P2 vez modifier temporairement la température de –... -
Page 17: Touche Mode
Touche MODE – Sélectionner un programme de température ou un mode de fonctionnement Appuyer sur les touches INFO et ensuite sur MODE. Sélectionner un programme prédéfini ou un mode de fonctionnement. INFO MODE ... -
Page 18: Accès Aux Réglages Et À La Programmation
Accès aux réglages et à la programmation – soit directement avec la touche de raccourci SET – soit en sélectionnant dans le menu MODE, le sous-menu REGLAGE/SERVICE RÉGLAGE/ SERVICE TEMP HEURE/ PROGRAMMA- VACANCES OPTIONS SERVICE SOUHAITEE DATE... -
Page 19: Modifier La Température Souhaitée
Modifier la température Régler la date et l'heure ainsi souhaitée que l'heure d'été/hiver S ET ou MODE –> RÉGLAGE/SERVICE –> OK. S ET ou MODE –> RÉGLAGE/SERVICE T EMP SOUHAITÉE –> OK. –> OK. L'écran affiche CONFORT 3 RÉGLAGE/ SERVICE... -
Page 20: Activer Le Programme Vacances
Activer le programme vacances RÉGLAGE/ SET ou MODE –> RÉGLAGE/SERVICE –> OK. SERVICE VACANCES –> OK. VACANCES L'écran affiche DÉBUT VACANCES. S électionner successivement l'année, le mois, DÉBUT VACAN- le jour et l'heure. ANNÉE 2009 M odifier la valeur à l'aide des touches + ou – ou du bouton de réglage. -
Page 21: Choisir La Température
Choisir la température Annuler le programme vacances Au cours de la période vacances programmée, l'écran affiche VACANCES. Les autres fonctions ne sont accessibles PROT ANTIGEL TEMP RÉDUIT CONFORT 1 CONFORT 2 ... qu'après l'annulation du programme vacances en appuyant sur la touche OFF. Interroger/effacer le programme vacances L'écran affiche VACANCES OFF. -
Page 22: Interrompre Brièvement Et Réactiver Le Programme Vacances
Programmation Interrompre brièvement et réactiver le programme vacances Les programmes P1, P2 et P3 sont préréglés mais peuvent être modifiés ou supprimés. Maximum 24 Au cours de la période vacances, le programme commutations par programme et 42 au total. peut être interrompu par la touche OFF, puis Programme P1 (préprogrammé) réactivé... - Page 23 Valable pour toutes les programmations : La barre discontinue située en haut à gauche de l'écran indique le nombre de pas de programme mémorisés. Le curseur clignotant indique l'endroit où vous vous trouvez dans la chronologie des pas de programme. .
-
Page 24: Programmer L'horaire De Commutation
Programmer l'horaire de commuta- tion PROG P1 SET ou MODE –> RÉGLAGE/SERVICE –> OK. P ROGRAMMATION –> OK. L'écran affiche PROG P1. Choisir PROG P1, P2 ou P3. Appuyer sur OK. Appuyer sur NEW. P1 Lu-Ve P1 Sa-Di QUOTIDIEN P1 LUNDI... -
Page 25: Changer Ou Effacer L'heure De Commutation
Changer ou effacer l'heure de commutation PROG P1 ET ou MODE –> RÉGLAGE/SERVICE –> OK. PROGRAMMATION –> OK. L'écran affiche PROG P1. EDIT Choisir PROG P1, P2 ou P3. Appuyer sur EDIT. Appuyer sur CHANGER EFFACER 6:00 6:00 L'écran affiche CHANGER ou EFFACER. -
Page 26: Afficher L'heure De Commutation
Afficher les heures de Effacer complètement un pro- commutation gramme S ET ou MODE –> RÉGLAGE/SERVICE –> OK. SET ou MODE –> RÉGLAGE/SERVICE –> OK. PROGRAMMATION –> OK. PROGRAMMATION –> OK. L'écran affiche PROG P1. À... -
Page 27: Choisir La Langue
Choisir la langue 1 = affichage simple : après 5 s, 12:00 tout le contenu de l'écran, 21,3 °C SET ou MODE –> RÉGLAGE/SERVICE hormis la température et –> OPTIONS –> OK. l'heure, disparaît. LANGUE –> OK. L'écran affiche par ex. FRANÇAIS. 2 = affichage simple : l'heure S électionner la langue à... -
Page 28: Régler Le Rétro-Éclairage De L'écran
Régler le rétro-éclairage de Régler le contraste l'écran Le contraste de l'écran peut être réglé sur (uniquement pour RAMSES 833 top2) différents niveaux. La luminosité du rétro-éclairage peut être S ET ou MODE –> RÉGLAGE/SERVICE –> réglée sur différents niveaux. OPTIONS –>... -
Page 29: Verrouillage Des Touches
Verrouillage des touches Déverrouiller brièvement les touches Le verrouillage des touches peut être désactivé L'appareil est équipé d'un verrouillage des brièvement pour les programmations, etc. Après touches, dont l'activation et la désactivation la fin des modifications et le retour en mode sont commandées par un logiciel. -
Page 30: Paramètres Avancés Pour Le Professionnel
Paramètres avancés pour le professionnel Etalonner la température mesurée Si l'emplacement de montage est défavorable, des RÉGLAGE/ SERVICE différences de température peuvent survenir entre la température ambiante effective et la température SERVICE mesurée. Cette différence peut être corrigée grâce à ETALONNAGE l'étalonnage. -
Page 31: Activer L'optimisation
Activer l'optimisation Si l'optimisation est réglée sur 5 min/K, le thermostat passe en appel de chaleur plus tôt, (uniquement pour RAMSES 833 top2 HF) à savoir : La fonction d'optimisation permet d'atteindre • température de consigne à 06h00 --> 23 °C une température ambiante précise au moment •... -
Page 32: Activer La Protection De La Pompe
Activer la protection de la Configurer l'entrée externe pompe Sur le modèle RAMSES 833 top2 AVEC plaque La protection de la pompe n'est pas activée en de montage 907 0 605, l'entrée externe peut usine. Elle peut toutefois être réglée dans le être configurée pour différents capteurs. - Page 33 Les options suivantes sont disponibles avec un capteur ou contact raccordé sur l'entrée externe Capteur sol mode 1 pas d'options, régulation de température du sol. réf. 901 4 026 La température du sol s'affiche à l'écran. mode 2 limitation de la température du sol. Sélection de la température du sol réglable entre 20 et 30 °C.
- Page 34 Contact fenêtre pas d'options, tant que le contact fenêtre est ouvert, le thermostat régule par rapport à la tempéra- ture de protection antigel; l'écran affiche le CONT FENETRE. Commande télépho- sélection de la température choisir la température sur laquelle le régulateur doit se nique baser lorsque le contact téléphone est fermé.
-
Page 35: Configurer Le Régulateur
Configurer le régulateur En fonction du choix, différents paramètres complémen- taires peuvent être programmés. La modification de ces Comportement d'un régulateur PD paramètres est réalisée par les touches + ou – et la confir- Dans le cas d'installations de chauffage adaptées, mation par OK. -
Page 36: Réglage Hf
HYSTERESE : différentiel entre les températures Activer la fonction mainte- d'enclenchement et de déclenchement. La valeur de nance l'hystérèse doit tenir compte des durées d'enclenche- ment et de déclenchement admises par la chaudière Il s'agit d'une «fonction de rappel» de la ou la pompe à... -
Page 37: Caractéristiques Techniques
Caractéristiques techniques RAMSES 813 top2 HF / RAMSES 833 top2 HF Alimentation : 2 piles alcalines 1,5 V, REC 1 + REC 2 (868 MHz) type AA Réserve de marche pendant le remplacement Tension nominale : 230 V~ +/–10 % 50 Hz... -
