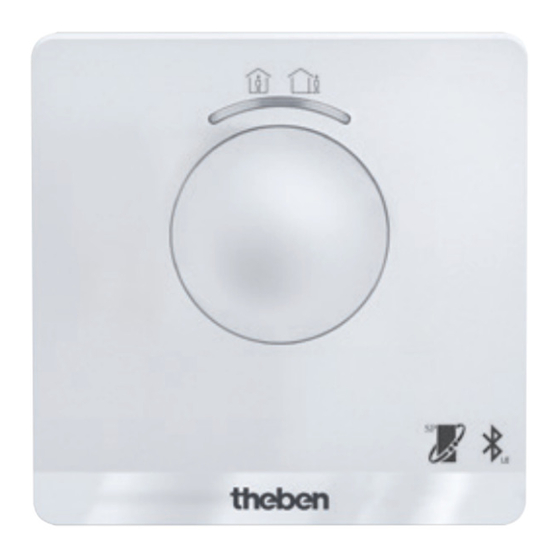

Thermostat programmable
FR
RAMSES 812 BLE
8120150
1. Consignes de sécurité fondamentales
AVERTISSEMENT
Danger de mort, risque d'électrocution ou
d'incendie !
Le montage doit exclusivement être effectué par
¾
¾
un électricien spécialisé !
•
Le thermostat programmable répond aux exigences de la
norme EN 60730-2-9 en cas de montage conforme
•
Correspond au type 1 B selon la norme CEI/EN 60730-2
•
La commande et la programmation s'effectue unique-
ment avec l'application RAMSES BLE
•
Avec entrée externe (pas de TBTS, réglable)
2. Usage conforme
•
Régulation de chauffage pour surveillance et régulation
horaires de la température ambiante dans des maisons
individuelles, des bureaux, etc.
•
Utilisation dans des locaux secs avec les impuretés usu-
elles des locaux d'habitation
Élimination
Procéder à l'élimination de l'appareil conformément aux
†
¾
directives de protection de l'environnement
3. Montage

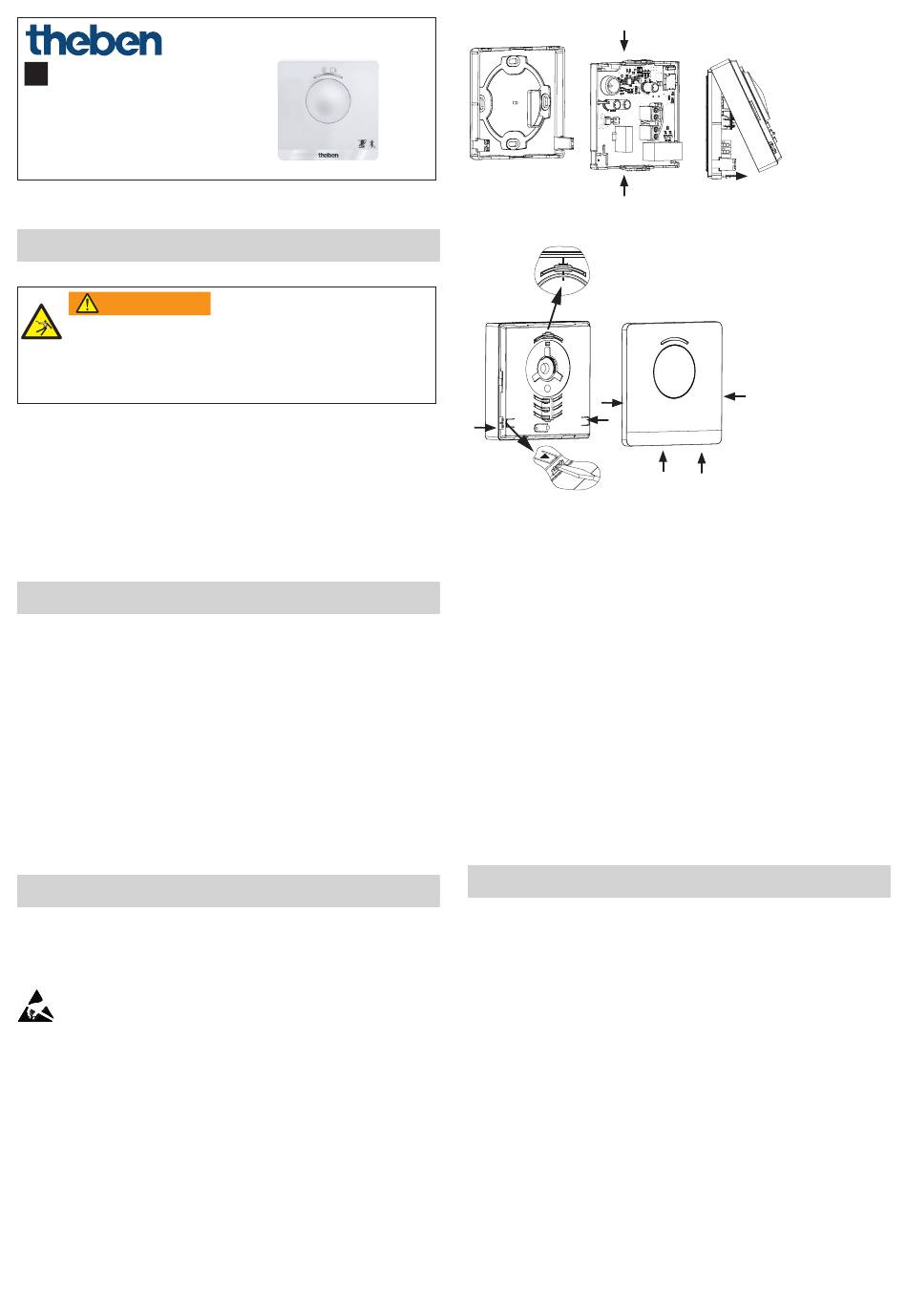

Montage du thermostat programmable
Décharge électrostatique !
Attention aux composants électroniques sensib-
les !
Lors du montage, respecter les mesures de protec-
tion DES (décharge électrostatique).
!
Placer le thermostat programmable sur un mur intérieur,
à hauteur des yeux.
!
Éviter les courants d'air ou le rayonnement thermique.
L Pour le montage mural
307400
Fixer la plaque de montage sur la prise murale du câble
†
¾
d'alimentation .
Enclencher et câbler le support de circuits imprimés .
†
¾
Suspendre tout d'abord la partie supérieure du thermostat
†
¾
programmable en haut, puis l'enclencher .
Replacer le cache .
†
¾
Démontage du thermostat programmable
Détacher la plaque frontale en insérant un tournevis dans
†
¾
les deux orifices latéraux inférieurs .
Ouvrir ensuite les fixations droite et gauche et retirer la
†
¾
partie supérieure du boîtier .
Détacher les connecteurs et comprimer la partie haute et la
†
¾
partie basse du support de circuits imprimés .
Retirer le support de circuits imprimés par l'avant.
†
¾
4. Raccordement
L'alimentation électrique s'effectue via L et N (voir données
techniques), la connexion au générateur de chaleur via un
contact de relais.
!
Avant de raccorder le thermostat, débrancher la chaudi-
ère du réseau électrique.
!
Pour exclure toute influence de CEM, l'alimentation élec-
trique doit être posée séparément de l'entrée externe (si
utilisée).
!
Toute connexion incorrecte détruira l'appareil.
1
