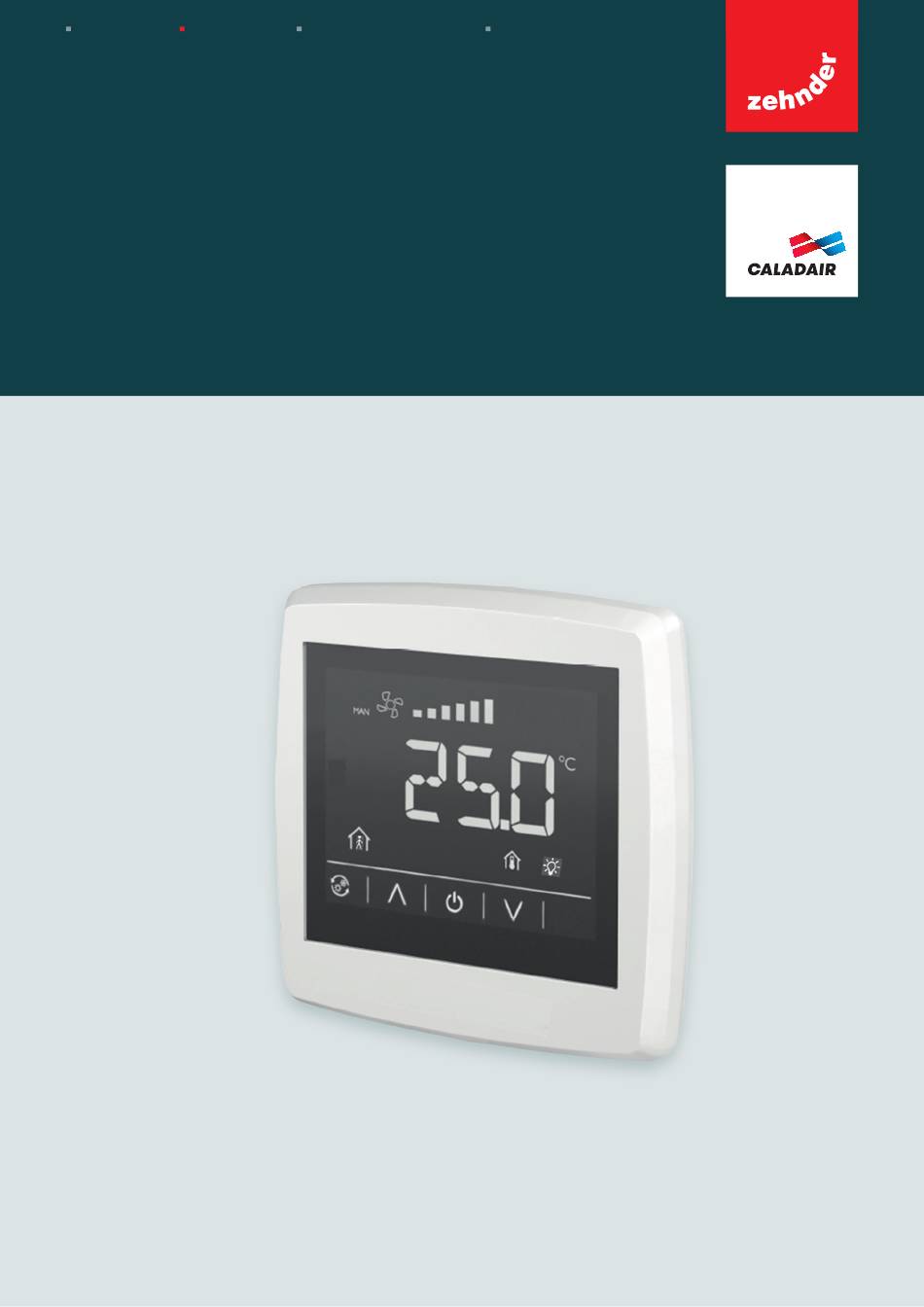

- Page 1 Radiateurs décoratifs Ventilation double flux Plafonds chauffants et rafraîchissants Clean air solutions Zehnder EDT2 Mode d’emploi et notice de montage pour les utilisateurs et les installateurs always the best climate...
- Page 2 La mise en route ou l’arrêt complet de l’appareil s’effectuent uniquement via l’interrupteur de proximité. Les équipements de sécurité et de contrôle de l’appareil relié à la Commande User Tactile Murale EDT2 ne doivent être ni supprimés, ni court-circuités, ni mis hors fonction.
-
Page 3: Généralités
0…+50°C Température ambiante (fonctionnement) -20°C…+70°C Température ambiante (stockage) Bornier à ressorts (max 1,5mm² - AWG 16) Connexions Distance maximale entre EDT2 et 100 m maxi régulateur CLD-283 LCD à rétroéclairage LED Affichage Dimensions (Largeur x Hauteur x Profon- 95 x 95 x 23/26 mm (voir schéma) -
Page 4: Limite De Fourniture
(chevilles) et les vis adéquates en longueur et en diamètre (diamètre < 4mm avec tête cylindrique à empreinte cruciforme recommandée). 3. Fonctions La Commande User Tactile Murale EDT2 est une commande tactile d’ambiance. Elle assure l’interface entre la machine et l’utilisateur final (occupant) en proposant les fonctionnalités suivantes: Reglages Décalage de consigne de... -
Page 5: Affichage Informatif
5. Compatibilite La Commande User Tactile Murale EDT2 fait partie intégrante (option) de la REGULATION EASY 5.0 qui se compose du régulateur CLD-283 et de la Commande Master Tactile Murale EASY 5.0. Elle équipe les centrales double flux: Zehnder CARMA ■... -
Page 6: Raccordement Electrique
Zehnder EDT2 7. Raccordement electrique Il ne peut y avoir qu’une seule commande EDT2 raccordée au régulateur CLD-283. Il est important d’éloigner le câble de transmission des données des câbles de puissance et des sources produisant des coupures de courant régulières (contacteur, relais, variateurs de fréquence, etc.) pour éviter tout parasite qui pourrait nuire à... - Page 7 électrique Vérifier le câblage et les connexions des câbles d’alimentation entre la centrale de ventilation et la Commande User Tactile Murale EDT2 (24Vdc entre les bornes (+24) et (N) de l’EDT2). Vérifier que la communication est activée dans le régulateur CLD-283.
- Page 8 Zehnder Group Schweiz AG Moortalstrasse 3 5722 Gränichen Schweiz service.ventilation@zehndergroup.com www.zehnder-systems.ch...
