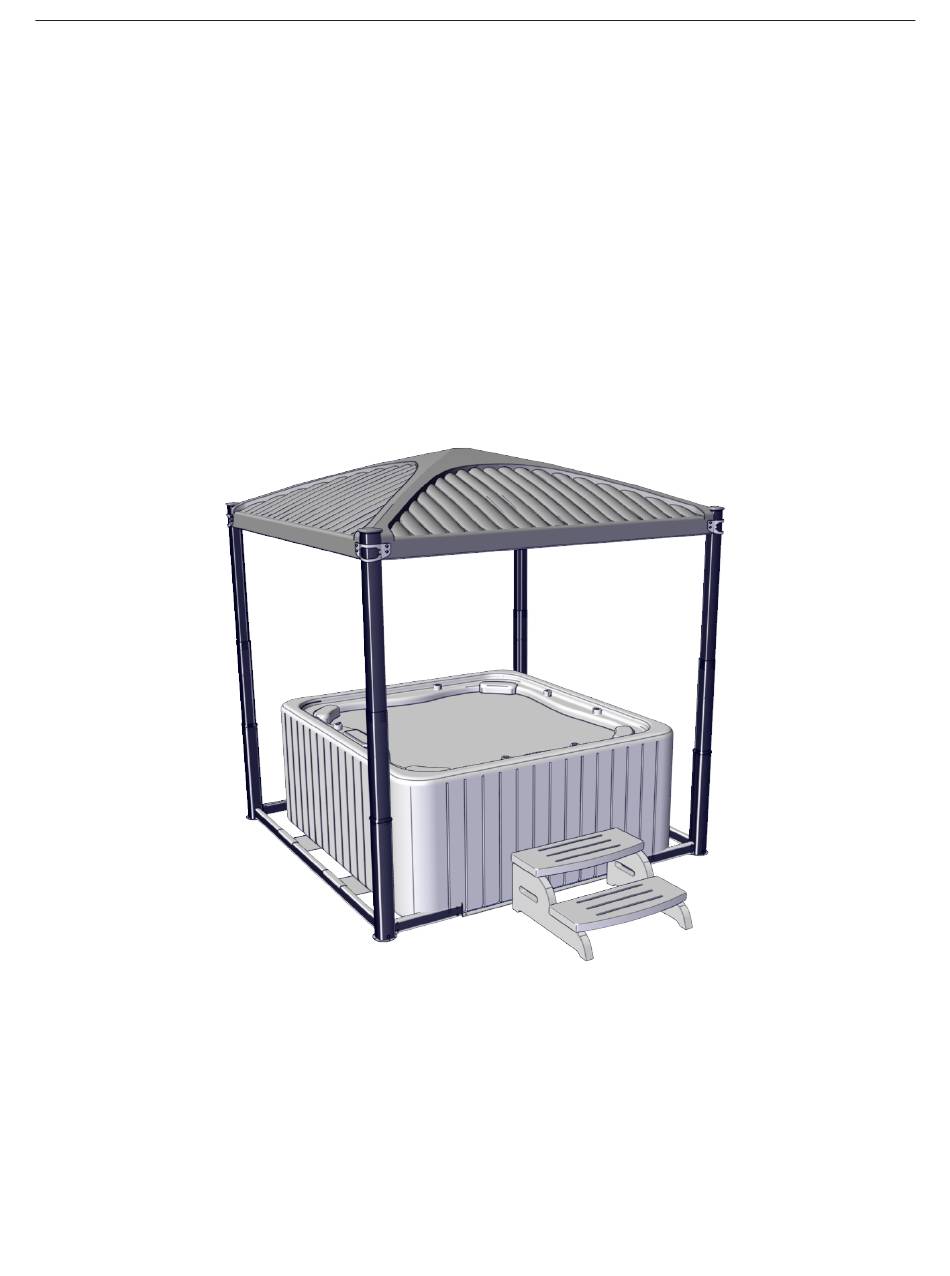

- Page 1 COUVERCLE OASIS page - COVANA FABRICANT DE COUVERCLES POUR SPA MANUEL DU PROPRIÉTAIRE MANUEL N° 252465 252465 MANUEL DU PROPRIÉTAIRE REVISION 1...
- Page 2 COUVERCLE OASIS COUVERCLE OASIS MANUEL N° 252465 Première édition 30-11-2023 REVISION DESCRIPTION DATE NOUVELLE VERSION DU MANUEL DU PROPRIÉTAIRE 30-11-2023 Version simplifiée du manuel 17-09-2024 252465 MANUEL DU PROPRIÉTAIRE REVISION 1...
- Page 3 COUVERCLE OASIS page- FÉLICITATIONS! INFORMATIONS IMPORTANTES SÉCURITÉ DROGUES ET ALCOOL CONSIGNES DE SÉCURITÉ IMPORTANTES RISQUES D'ÉLECTROCUTION DANGER ÉLECTRIQUE MODIFICATION DU COUVERCLE ÉTIQUETAGE PIÈCES: NOM ET QUANTITÉ PROCÉDURE D'INSTALLATION OUTILS NÉCESSAIRES PRÉPARATION DE L'INSTALLATION TABLEAU DE LA QUINCAILLERIE PRÉPARATION DE L'ASSEMBLAGE INSTALLATION DU MÉCANISME DE LEVAGE (1RE PARTIE)
- Page 4 COUVERCLE OASIS PLAN D'ÉLÉVATION DU COUVERCLE DIMENSIONS DU CADRE ET SUPERFICIE AMÉNAGEMENT DE LA DALLE DE BÉTON (OPTIONNEL) SPÉCIFICATIONS ÉLECTRIQUES DÉPANNAGE 252465 MANUEL DU PROPRIÉTAIRE REVISION 1...
- Page 6 Conserver ce manuel en lieu sûr pour consultation ultérieure. Tout au long de ce manuel apparaissent des avis Le consentement écrit de Covana doit être obtenu appelés : DANGER, AVERTISSEMENT, MISE EN avant toute reproduction intégrale ou partielle de ce GARDE et REMARQUE.
- Page 7 COUVERCLE OASIS page- SÉCURITÉ Le couvercle a été conçu, testé et certifié pour couvrir un spa résidentiel conformément aux instructions d'installation émises par Covana. Tout autre type d’utilisation annulera la garantie et la certification du produit. L'alimentation en puissance du couvercle satisfait aux exigences ASTM F1346-23.
- Page 8 Ne jamais laisser un enfant de moins de 18 ans Confier tout ajustement, réparation ou travail utiliser ce produit sans la supervision constante mécanique à un détaillant Covana certifié dès d’un adulte. qu’une défaillance est constatée. Ne pas suivre l'ensemble des consignes peut Abaisser complètement le couvercle lorsqu'il...
- Page 9 COUVERCLE OASIS page- À NE PAS FAIRE MISE EN GARDE Ne pas actionnner le couvercle avant que tout Ce produit contient principalement de l’acier, raccordement mécanique et électrique n'ait été du plastique, de la fibre de verre, du fait. polystyrène, du cuivre et de l’aluminium.
- Page 10 Covana. calibre minimum 6 AWG (4,11 mm / 13,30 ). (Article 680 du NEC). Remplacer les composants électriques par des pièces fournies ou approuvées par Covana. Se procurer les pièces de remplacement auprès MODIFICATION DU COUVERCLE d'un détaillant certifié.
- Page 12 COUVERCLE OASIS ÉTIQUETAGE 252465 MANUEL DU PROPRIÉTAIRE REVISION 1...
- Page 14 COUVERCLE OASIS PIÈCES: NOM ET QUANTITÉ 252465 MANUEL DU PROPRIÉTAIRE REVISION 1...
- Page 16 COUVERCLE OASIS PROCÉDURE D'INSTALLATION MISE EN GARDE Le couvercle doit être installé par un installateur agréé par Covana (deux personnes sont requises pour certaines étapes). Faire installer le couvercle par une personne non certifiée annulera la garantie. OUTILS NÉCESSAIRES 252465 MANUEL DU PROPRIÉTAIRE...
- Page 17 COUVERCLE OASIS page- PRÉPARATION DE L'INSTALLATION En vue d’une utilisation sécuritaire du couvercle, celui- ci doit être installé sur une surface adéquatement préparée (voir Figure FIGURE 1: EMPLACEMENT DE L'INTERRUPTEUR À CLÉ FIGURE 2: PRÉPARATION DE L'INSTALLATION 252465 MANUEL DU PROPRIÉTAIRE...
- Page 18 COUVERCLE OASIS PRÉPARATION DE LA FONDATION FIGURE 3: DIAGONALE DE LA FONDATION Le couvercle doit être installé sur une surface propre, plate et de niveau telle qu’une terrasse en bois ou une dalle de béton. Les quatre vérins doivent être bien fixés à la fondation.
- Page 19 COUVERCLE OASIS page- TABLEAU DE LA QUINCAILLERIE 252465 MANUEL DU PROPRIÉTAIRE REVISION 1...
- Page 20 COUVERCLE OASIS PRÉPARATION DE L'ASSEMBLAGE FIGURE 6: CENTRER LE COUVERCLE SUR LE SPA FIGURE 4: INSTALLER LES COUSSINETS PROTECTEURS AVERTISSEMENT Le couvercle pèse environ 84 kg (185 lb) à lui seul. Pendant la manipulation du couvercle, 2 personnes doivent soutenir les coques externe et interne avec les mains.
- Page 21 COUVERCLE OASIS page- INSTALLATION DU MÉCANISME DE FIGURE 7: EMPLACEMENT DE L'OPÉRATEUR ET DES VÉRINS LEVAGE (1RE PARTIE) OPÉRATEUR VÉRIN GAUCHE CÔTÉ MOTEUR VÉRIN DROIT CÔTÉ MOTEUR VÉRIN DROIT CÔTÉ SANS MOTEUR VÉRIN GAUCHE CÔTÉ SANS MOTEUR FIGURE 8: INSTALLER LE PIED REMARQUE Les étapes qui suivent s’appliquent à...
- Page 22 COUVERCLE OASIS FIGURE 9: INSTALLER LES VIS ET LES ÉCROUS FIGURE 10: GLISSER L'ARBRE D'ENTRAÎNEMENT CREUX SUR L'ARBRE DU PIED ARBRE D'ENTRAÎNEMENT CREUX ARBRE D'ENTRAÎNEMENT DU PIED E VIS À TÊTE HEXAGONALE 1/4-20 x 2¼ po VÉRIN GAUCHE CÔTÉ MOTEUR G ÉCROUS À...
- Page 23 COUVERCLE OASIS page- FIGURE 12: INSTALLER LE PROFILÉ EN U LONG INTERFACE DU LIEN D'ENTRÉE DU SPA LIEN D'ENTRÉE DU SPA Fixer un profilé en U court à chaque extrémité du lien d'entrée du spa (Figure 14). FIGURE 14: INSTALLER LES PROFILÉS EN U COURTS D VIS À...
- Page 24 COUVERCLE OASIS FIGURE 15: INSÉRER L'ASSEMBLAGE ENTRE LES FIGURE 17: RETIRER LA VIS DE VERROUILLAGE (1), LA COLONNES AVANT VIS À TÊTE CREUSE (2) ET LA DOUILLE (3) FIGURE 16: FIXER L'ASSEMBLAGE AUX COLONNES AVANT 1 VIS DE VERROUILLAGE M8 x 50 mm 2 VIS À...
- Page 25 COUVERCLE OASIS page- FIGURE 18: INSTALLER L'AGRAFE À ÉCROU FIGURE 20: SERRER LA VIS AU BAS DE CHAQUE MANCHON VIS M6 x 20 mm (ne PAS visser complètement) FIGURE 21: GLISSER LE BOURRELET D'ÉTANCHÉITÉ SUR CHAQUE MANCHON EXTERNE F AGRAFE À ÉCROU RONDELLE PLATE À...
- Page 26 COUVERCLE OASIS FIGURE 22: INSTALLER LA VIS DE 3/8 PO X 1 PO ET LA DOUILLE VIS À TÊTE CREUSE 3/8 po x 1 po DOUILLE FIGURE 23: CENTRER LE COUVERCLE FIGURE 24: VÉRIFIER SI LES COLONNES SONT DE...
- Page 27 COUVERCLE OASIS page- SYSTÈME D'ÉCLAIRAGE À C.A. FIGURE 26: UTILISER UN OUTIL NON TRANCHANT POUR MAINTENIR LA COQUE EN PLACE Soulever le côté de la coque externe opposé à l’interrupteur des lumières (40 cm max) (Figure 25). Pour ce faire, pousser le châssis d'acier de la coque interne vers l'intérieur pour dégager les...
- Page 28 COUVERCLE OASIS FIGURE 30: INSÉRER LES FENTES SUR LES VIS AVERTISSEMENT DESSERRÉES S’assurer que le fil est dégagé des coques interne et externe. Le fil devrait uniquement passer par le trou de la coque interne (Figure 27). FIGURE 29: DESSERRER LES VIS DU PROFILÉ EN U (COIN OPPOSÉ...
- Page 29 COUVERCLE OASIS page- FIGURE 32: SERRER LES DEUX VIS DU PROFILÉ EN U Si le câble allant aux colonnes est suffisamment tendu, resserrer les vis. Réinstaller la coque externe sur la coque interne. FIGURE 34: PLAQUE MAGNÉTIQUE CORRECTEMENT POSITIONNÉE FIGURE 33: BRANCHER LE HARNAIS INFÉRIEUR AU CONNECTEUR DU PROTÈGE-FIL...
- Page 30 COUVERCLE OASIS 252465 MANUEL DU PROPRIÉTAIRE REVISION 1...
- Page 31 COUVERCLE OASIS page- INSTALLATION DU MÉCANISME DE LEVAGE (2E PARTIE) FIGURE 36: INSTALLER LES SUPPORTS DE COIN EXTÉRIEURS SELON CETTE SÉQUENCE D'INSTALLATION REMARQUE Tirer la colonne vers soi pendant le vissage pour assurer un meilleur contact avec le support de coin.
- Page 32 COUVERCLE OASIS Répéter les étapes précédentes pour les autres supports. FIGURE 40: INSTALLER LE CAPUCHON EN CAOUTCHOUC SUR CHAQUE COLONNE 252465 MANUEL DU PROPRIÉTAIRE REVISION 1...
- Page 33 COUVERCLE OASIS page- TEST DE FONCTIONNEMENT FIGURE 43: VÉRIFIER L'INSTALLATION DES SUPPORTS Brancher le couvercle. FIGURE 41: AUCUN OBJET NE DOIT ÊTRE AU-DESSUS DU COUVERCLE (VOIR LA SECTION DES INTERRUPTEURS DE FIN DE COURSE) FIGURE 44: ABAISSER LE COUVERCLE — DOIT ÊTRE EN CONTACT AVEC LES COUSSINETS FIGURE 42: SOULEVER DE 8 PO —...
- Page 34 COUVERCLE OASIS FIGURE 46: ABAISSER LE COUVERCLE — DOIT ÊTRE EN MONTAGE PERMANENTES CONTACT AVEC LES COUSSINETS (OPTIONNELLES) FIGURE 49: OU UTILISER DES PLAQUES DE MONTAGE NON PERMANENTES FIGURE 47: VÉRIFIER SI LES COLONNES SONT TOUJOURS DE NIVEAU Ancrer les vérins à la fondation (dans au moins un trou du pied) et les insérer à...
- Page 35 COUVERCLE OASIS page- INSTALLATION DE L'INTERRUPTEUR À CLÉ DANGER L'interrupteur à clé doit être : Installé en permanence à 1,5 m du spa et à 1,5 m au-dessus du plancher de la terrasse ou du niveau du sol. Placé dans un endroit à l'abri des chutes d'eau ou des débris pouvant tomber dessus.
- Page 36 Cette configuration est offerte pour une base de spa dont les dimensions sont supérieures à 208 cm de large pour les unités Covana standards et à 221 cm de large pour les unités Covana larges. FIGURE 52: ACCROCHER LES PLAQUES SUR LES PROFILÉS EN U Lever le couvercle pour pouvoir soulever le spa légèrement.
- Page 37 COUVERCLE OASIS page- INSTALLATION DU JOINT CONTOUR FIGURE 54: SÉCHER LE BORD DU SPA ET LE DESSOUS DU COUVERCLE FIGURE 55: POSER DU RUBAN-CACHE PRÈS DU REBORD MISE EN GARDE INTÉRIEUR DU SPA, SUR UNE SURFACE PLANE Un espace d'au moins 2,5 cm (1 po) de largeur autour du périmètre du spa est nécessaire pour...
- Page 38 COUVERCLE OASIS FIGURE 56: INSTALLER LE JOINT DANS LES AGRAFES FIGURE 58: ABAISSER LE COUVERCLE 6 MM AU-DESSUS AVEC LA SURFACE ADHÉSIVE ORIENTÉE VERS LE HAUT DU JOINT POUR VÉRIFIER LA POSITION DU JOINT FIGURE 59: RETIRER LA BANDE DE PLASTIQUE ROUGE FIGURE 57: INSÉRER LA PIÈCE DE JONCTION DANS LES...
- Page 39 COUVERCLE OASIS page- FIGURE 62: LORSQUE LE JOINT EST DÉGAGÉ, FIGURE 65: ABAISSER LE COUVERCLE 15 CM AU- REMONTER LE COUVERCLE DE 91 CM DESSUS DU SPA ET VÉRIFIER QUE LES COINS SONT À LA MÊME HAUTEUR FIGURE 63: APPLIQUER UNE PRESSION DE 7 KG/CM²...
- Page 40 COUVERCLE OASIS FIGURE 68: INSCRIRE LA DATE D'INSTALLATION SUR L'ÉTIQUETTE DE L'OPÉRATEUR FIGURE 69: INSCRIRE L'ADRESSE DANS LA CASE «IMPORTER» (MODÈLE EUROPÉEN VENDU EN SUISSE) FIGURE 70: ATTACHER L'ÉTIQUETTE JAUNE AU PORTE- CLÉS COVANA Remplir la liste de vérification du propriétaire de même que la liste de vérification de l'installateur.
- Page 41 COUVERCLE OASIS page- BRANCHEMENT ÉLECTRIQUE MISE À LA TERRE ET BRANCHEMENT DE L’ALIMENTATION ÉLECTRIQUE Retirer les 4 vis dans le bas du couvercle de l'opérateur et retirer le couvercle (Figure 72). Consulter la section Diagrammes électriques pour les diagrammes de câblage complets.
- Page 42 COUVERCLE OASIS INTERRUPTEURS DE FIN DE COURSE FIGURE 73: RETIRER LA VIS ET LA LAME 1 LAME DES ROUES DENTÉES AVERTISSEMENT 2 VIS DE LA LAME Les deux interrupteurs de fin de course ont été 3 ROUE DENTÉE LIMITE BASSE réglés en usine.
- Page 43 COUVERCLE OASIS page- AVERTISSEMENT Ne jamais actionner le couvercle sans la lame et la vis de fixation. Rebrancher l'alimentation électrique et vérifier la hauteur du couvercle. Répéter les étapes précédentes au besoin. Une fois le réglage terminé, installer les quatre vis sur le couvercle de l'opérateur.
- Page 44 à moitié). La date d'installation a été écrite sur l'étiquette des spécifications techniques. L'étiquette jaune est fixée au porte-clés COVANA. Numéro de série : ___________________________ Date d'installation (JJ/MM/AAAA) : __________________ Nom de l'installateur : _____________________________ Signature : _____________________________ Nom du propriétaire : ______________________________ Signature : _____________________________...
- Page 45 à moitié). La date d'installation a été écrite sur l'étiquette des spécifications techniques. L'étiquette jaune est fixée au porte-clés COVANA. Numéro de série : ___________________________ Date d'installation (JJ/MM/AAAA) : __________________ Nom de l'installateur : _____________________________ Signature : _____________________________ Nom du propriétaire : ______________________________ Signature : _____________________________...
- Page 49 COUVERCLE OASIS page- ACTIONNER LE Pour soulever le couvercle, maintenir le bouton enfoncé tout en tournant la clé vers le HAUT (flèche é). COUVERCLE Pour abaisser le couvercle, maintenir le bouton enfoncé tout en tournant la clé vers le BAS (flèche ê).
- Page 50 COUVERCLE OASIS ENSEMBLE DE LUMIÈRES À DEL Pour actionner le système de lumières, appuyer sur le bouton-poussoir situé sous le couvercle. Le système d’éclairage a 2 modes séquentiels : Couleur permanente Séquence de couleurs FIGURE 75: ÉTEINDRE ET RALLUMER LES LUMIÈRES IMMÉDIATEMENT POUR SÉLECTIONNER LE MODE...
- Page 51 COUVERCLE OASIS page- OPÉRATION MANUELLE DU FIGURE 77: UTILISER UNE CLÉ POUR TOURNER L'ARBRE D'EXTENSION COUVERCLE FIGURE 76: RETIRER LE COUVERCLE DE L'OPÉRATEUR Réinstaller le couvercle de l'opérateur avec les quatre vis. Rebrancher l'alimentation électrique et remettre sous tension. Tourner lentement l’arbre d'extension dans le sens horaire pour abaisser le couvercle et dans le sens antihoraire pour le soulever.
- Page 52 COUVERCLE OASIS RÉASSEMBLAGE DU PROTÈGE-FIL FIGURE 80: INSÉRER LE CÂBLE DANS LE PROTÈGE-FIL Réassembler le harnais du protège-fil si la plaque magnétique s'est déplacée pour laisser sortir le câble. FIGURE 78: VÉRIFIER SI LE CÂBLE EST ENDOMMAGÉ Replacer la plaque magnétique sur le dessus du protège-fil.
- Page 54 COUVERCLE OASIS DIAGRAMMES ÉLECTRIQUES DIAGRAMME ÉLECTRIQUE (AMÉRIQUE DU NORD) (LUMIÈRES) – 60 HZ, 120 VCA OPÉRATEUR 252465 MANUEL DU PROPRIÉTAIRE REVISION 1...
- Page 55 COUVERCLE OASIS page- 252465 MANUEL DU PROPRIÉTAIRE REVISION 1...
- Page 56 COUVERCLE OASIS DIAGRAMME ÉLECTRIQUE (EUROPE) (LUMIÈRES)– 50 HZ, 230 VCA OPÉRATEUR 252465 MANUEL DU PROPRIÉTAIRE REVISION 1...
- Page 57 COUVERCLE OASIS page- 252465 MANUEL DU PROPRIÉTAIRE REVISION 1...
- Page 60 COUVERCLE OASIS ENTRETIEN La durée de vie de ce produit dépend du temps investi pour son entretien. HIVERNAGE NETTOYAGE DU COUVERCLE Nettoyer le couvercle au besoin ou en présence de saletés, de débris ou de feuilles. OUTILS ET PRODUIT À UTILISER Solution contenant 1% de savon à...
- Page 61 COUVERCLE OASIS page- FIGURE 82: RETIRER LE CAPUCHON EN CAOUTCHOUC AVERTISSEMENT DE CHAQUE COLONNE Ne jamais utiliser une laveuse à pression ou de la haute pression pour nettoyer le couvercle car cela pourrait perforer la coque externe. Ne jamais utiliser de détergents agressifs qui pourraient provoquer une réaction chimique et...
- Page 62 COUVERCLE OASIS FIGURE 84: SOULEVER LES VÉRINS AU MAXIMUM AVEC Effectuer des cycles de montée et de descente L'INTERRUPTEUR À CLÉ vérins vérifier graisse supplémentaire est nécessaire. Abaisser le système complètement, jusqu’à ce qu’il s’arrête automatiquement. Réinstaller la plaque supérieure sur chaque colonne avec les cinq vis, la douille et la vis centrale.
- Page 63 COUVERCLE OASIS page- LUBRIFICATION DES CHAINES FIGURE 89: SOULEVER MANUELLEMENT LE MANCHON ET LE MAINTENIR AVEC UN BLOC DE BOIS Les chaînes de transmission fixées à l'opérateur doivent être graissées chaque année. Vaporiser légèrement la chaîne avec de la FIGURE 87: DEUX CHAÎNES SONT FIXÉES À...
- Page 64 Lubrifier les chaines de chaque colonne et des profilés en U.* ü Vérins Lubrifier les vérins.* * Contacter votre détaillant Covana local. Veuillez contacter votre détaillant Covana pour tout entretien mécanique, électrique ou esthétique. 252465 MANUEL DU PROPRIÉTAIRE REVISION 1...
- Page 67 COUVERCLE OASIS page - SPÉCIFICATIONS TECHNIQUES PLAN D'ÉLÉVATION DU COUVERCLE 252465 MANUEL DU PROPRIÉTAIRE REVISION 1...
- Page 68 COUVERCLE OASIS DIMENSIONS DU CADRE ET SUPERFICIE POUCES (mm) 100,5 36,1 105,75 130,75 MODÈLE STANDARD (2692) (2553) (917) (2997) (2686) (2362) (2489) (3321) (1321) 105,75 38,7 100,5 130,75 MODÈLE À CÔTÉ LONG (2845) (2686) (983) (2870) (2553) (2489) (2362)
- Page 69 COUVERCLE OASIS page- AMÉNAGEMENT DE LA DALLE DE BÉTON (OPTIONNEL) POUCES (mm) 100,5 36,1 105,75 130,75 MODÈLE STANDARD (2692) (2553) (917) (2997) (2686) (2362) (2489) (3321) (1321) 105,75 38,7 100,5 130,75 MODÈLE À CÔTÉ LONG (2845) (2686) (983) (2870) (2553)
- Page 70 DDFT unipolaire 10 A (non inclus) Appel de courant Maximum 6 A AVERTISSEMENT Covana ne permet aucune modification du système électrique. Covana se réserve le droit d'annuler la garantie si des modifications sont réalisées sans son approbation. LIMITES D'UTILISATION AVERTISSEMENT Le couvercle ne doit jamais être utilisé...
- Page 72 (Consulter la section Les débris sur le couvercle sont Préparation de la fondation de ce manuel). trop lourds. Contacter votre détaillant Covana pour du support technique si les tentatives n'ont pas résolu le problème. Abaisser complètement le couvercle, replacer les colonnes télescopiques et resserrer les vis...
- Page 73 être tombé est brisée ou manquante. Vérifier le niveau sur 2 faces des manchons. brusquement. Contacter votre détaillant Covana pour du support technique si les tentatives n'ont pas résolu le problème. La chaine est brisée. Contacter votre détaillant Covana certifié pour Une goupille est brisée.
- Page 74 Le système Remplacer l’interrupteur. Le système est défectueux. d’éclairage ne fonctionne pas. Contacter votre détaillant Covana pour du L’interrupteur est défectueux. support technique si les tentatives n'ont pas résolu le problème. Soulever le manchon externe, retirer le CTS- 70 du châssis d'acier et appliquer de la...
