➢ Tol. Voc → définir la tolérance de la Voc dans le champ : 1 % ÷ 15 % (typique 5 %)
➢ Tol. Isc → définir la tolérance de l'Isc dans le champ : 1 % ÷ 15 % (typique 10%)
➢ Dém.&Enr. → Définissez le mode de fonctionnement du test de démarrage
automatique entre les options : AUTO (fonction active) ou MAN (fonction non
active)
➢ Dém.&Enr. → REDÉMARRAGE→ appuyez sur la touche SAVE et confirmez le
redémarrage du test uniquement si une séquence AutoSave est déjà en cours et que
vous souhaitez modifier les marqueurs auxquels associer les mesures ultérieures à
stocker
➢ ISO Test V. → définir la tension d'essai dans la mesure d'isolement entre les options :
OFF (exclusion mesure), 250V,500V,1000VCC
➢ ISO R.Lim → définir le seuil minimal de référence dans la mesure d'isolement entre
les valeurs : 0.05,0.10,0.23,0.25,0.50,1.00,50M
➢ RPE Lim → définir la limite maximale dans la mesure de continuité entre les valeurs :
OFF (exclusion mesure), 1,2,3,4,5
➢ Ray. & Temp. → réglage du type de mesure de rayonnement pour la mesure IVCK
avec l'option «Direct» (voir § 5.1.4)
➢ Rayon. Min [W/m2] → réglage du seuil de rayonnement minimum (pour les modes «
Direct » et « U. Rem. ») (voir § 5.1.4)
➢ Val. Moye. → La fonction « RÉINITIALISER » permet de réinitialiser les valeurs
moyennes des paramètres Voc et Isc avant de lancer une nouvelle mesure
➢ Voc Moy. Isc Moy. → valeurs moyennes de Voc et Isc dans les 10 tests
précédemment enregistrés
4. Appuyez sur la touche SAVE pour enregistrer les paramètres
5. Si nécessaire, sélectionnez l'option « >< » et confirmez avec ENTER. Effectuer
l'opération éventuelle comme indiqué au § 6.3.1

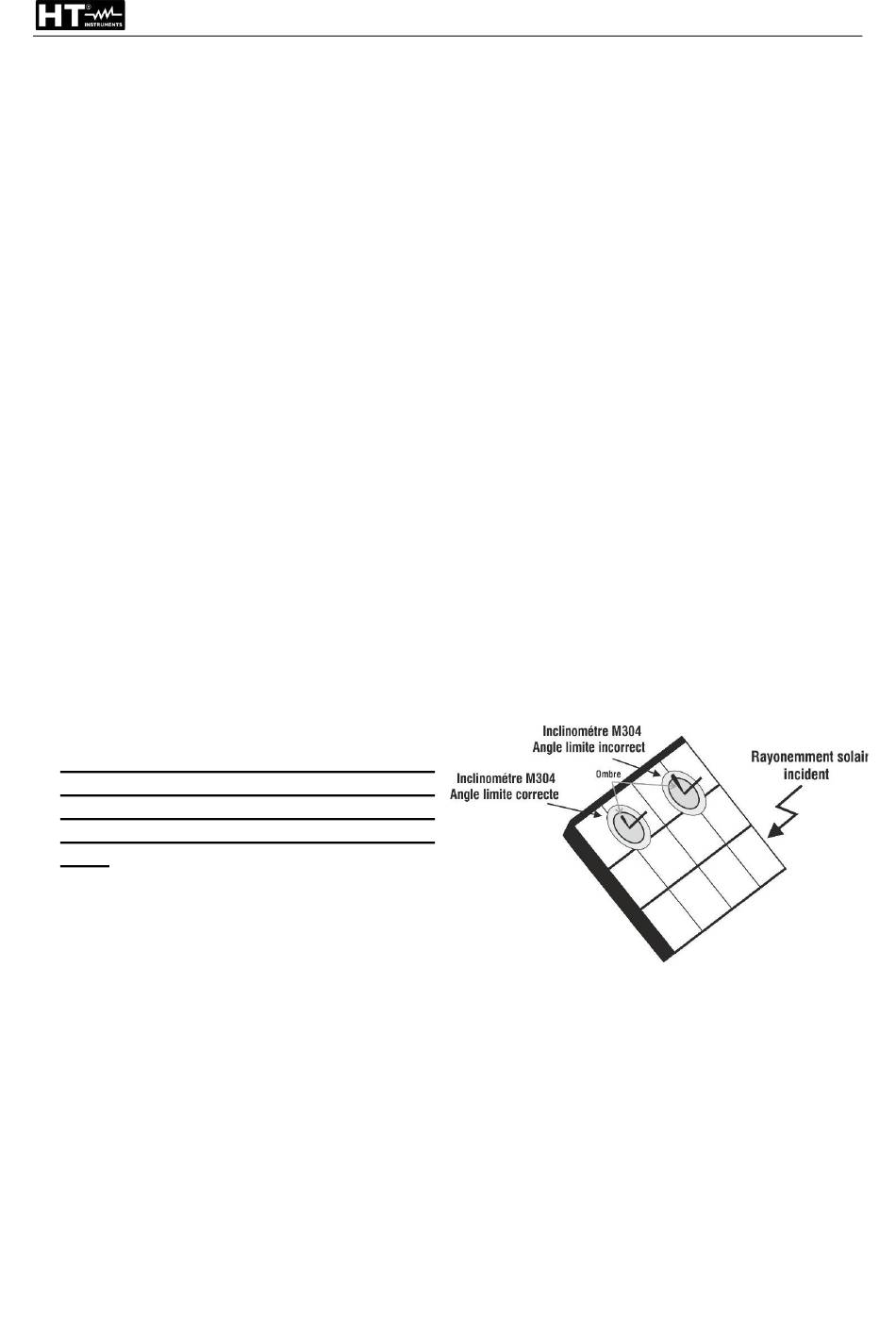

6. Monter la tige
l'accessoire optionnel
maintenir appuyée sur le plan du module.
Vérifier que l'ombre de la tige projetée
sur le disque tombe dans le « cercle
concentrique limite » à l'intérieur du
disque lui-même (voir figure sur le
côté). Dans le cas contraire, l'angle entre
les rayons du soleil et la surface du
module est trop élevé et, par conséquent,
les mesures effectuées par l'instrument
NE doivent pas être considérées comme
fiables. Répéter
d'autres moments de la journée
7. Connecter l'instrument au module/chaîne en cours d'essai et, le cas échéant, au nœud
principal de mise à la terre de l'installation et aux masses métalliques mises à la terre
comme indiqué dans la Fig. 12. En particulier, connectez le pôle négatif sortant du
module/chaîne à la borne N, le pôle positif sortant du module/chaîne à la borne P, la
cellule de référence HT305 à l'avant du module et le possible sonde de température
PT305 à l'arrière du module.
sur le disque
M304 et
les opérations
de
la
à
