Alimentation électrique
Câblage direct (240 V)
Le câblage doit être effectué avant l'installation du foyer électrique encastrable.
Utiliser des fils à 3 conducteurs avec mise à la terre (4 fils au total) pour relier
la source d'alimentation électrique (panneau de disjoncteurs) à la boîte de
raccordement du foyer électrique encastrable.

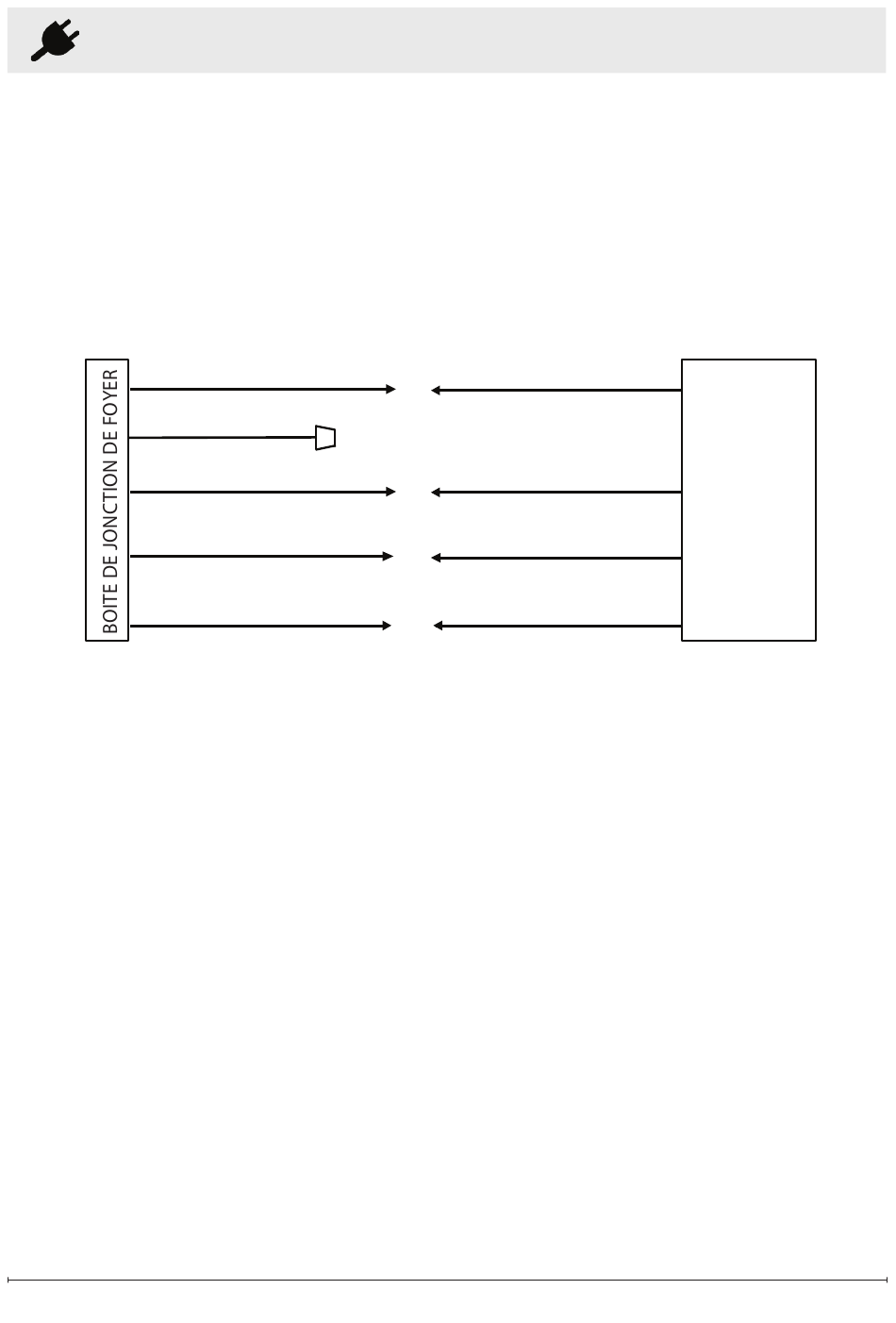

Installation de câblage direct 240 V :
1.
Extraire les 5 fils marqués L1, L2,
N, NH et G (noir, rouge, blanc, bleu
et vert).
2.
Connecter le fil N (blanc) du foyer
électrique encastrable au fil N
(blanc) de la source d'alimentation
électrique.
3.
Raccorder le fil NH (bleu) à l'aide
d'un capuchon de connexion (non
inclus).
4.
Connecter le fil L2 (rouge) du foyer
électrique encastrable au fil L2
(rouge) de la source d'alimentation
électrique.
BLANC - N
BLEU - NH
ROUGE - L2
NOIR - L1
MISE À LA TERRE - G
BLANC - N
ROUGE - L2
NOIR - L1
MISE À LA TERRE - G
5.
Connecter le fil L1 (noir) du foyer
électrique encastrable au fil L1
(noir) de la source d'alimentation
électrique.
6.
Connecter le fil de mise à la
terre G (vert) du foyer électrique
encastrable à la mise à la terre de
la source d'alimentation électrique.
7
. Insérer le câblage dans le foyer
électrique encastrable et le fixer à
l'aide d'un serre-câble.
8
. S'assurer que tous les raccords sont
serrés.
240 V
SOURCE DE
COURANT
PANNEAU DE
DISJONCTEUR
