Étape 36: Assemblage de l'échelle
Partie 3

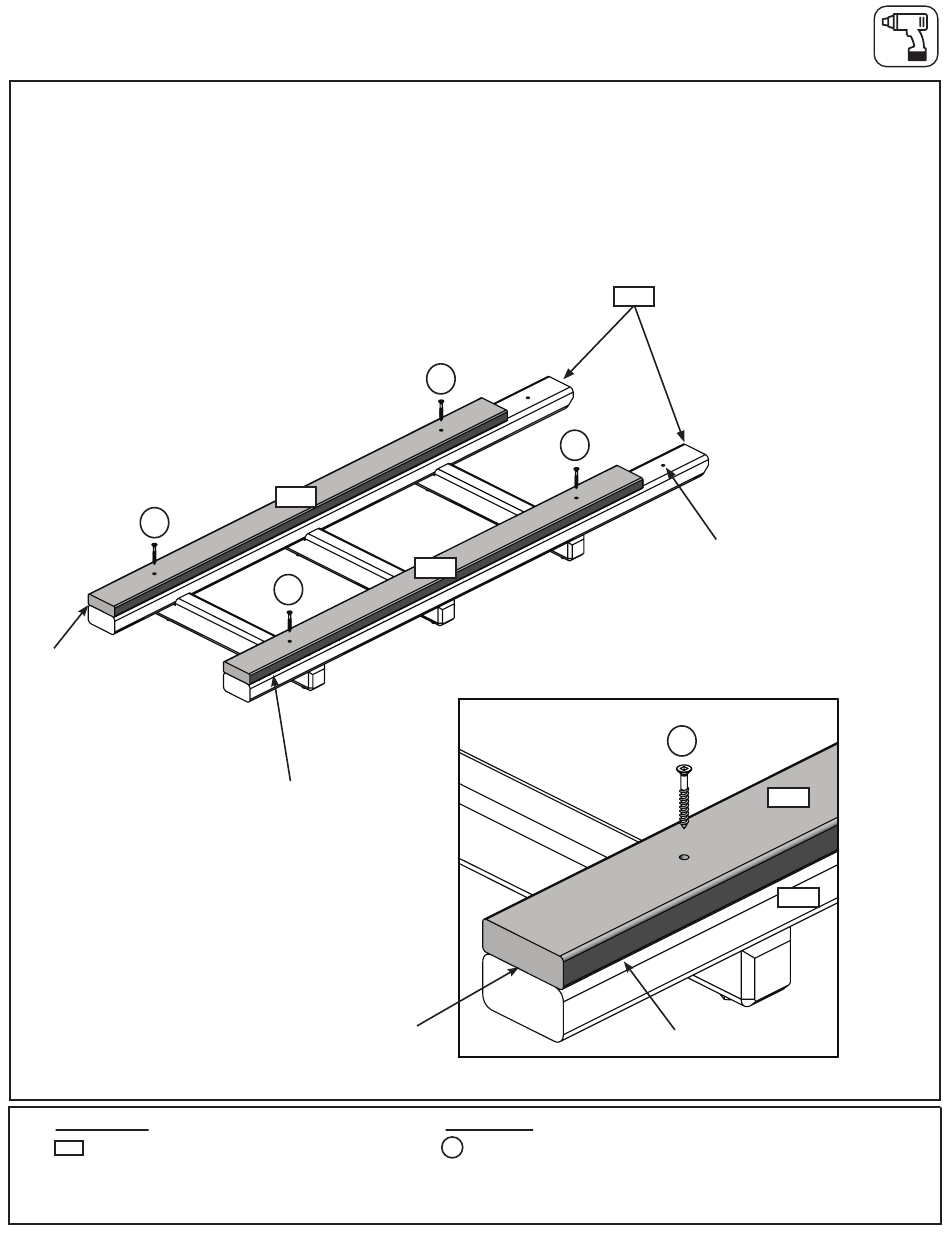

E: Retourner l'échelle. Noter les emplacements des trous. (Img. 36.4)
F: Placer l'échelle en M (11382) sur le montant de l'échelle en M (11380). S'assurer que les bords inférieurs et
latéraux sont alignés. Fixer avec 2 vis à bois (S20) par planche. (Img. 36.4 et 36.5)
S20
Aligné
Pièce de bois
2 x Échelle en M
11382
Img. 36.4
11382
S20
Aligné
Aligné
S20
S20
11382
Quincaillerie
4 x Vis à bois
S20
86
11380
Notez l'orientation
des trous
Img. 36.5
S20
11382
11380
Aligné
