Alpine R-DB8V-TRK Manuel D'installation page 7

1

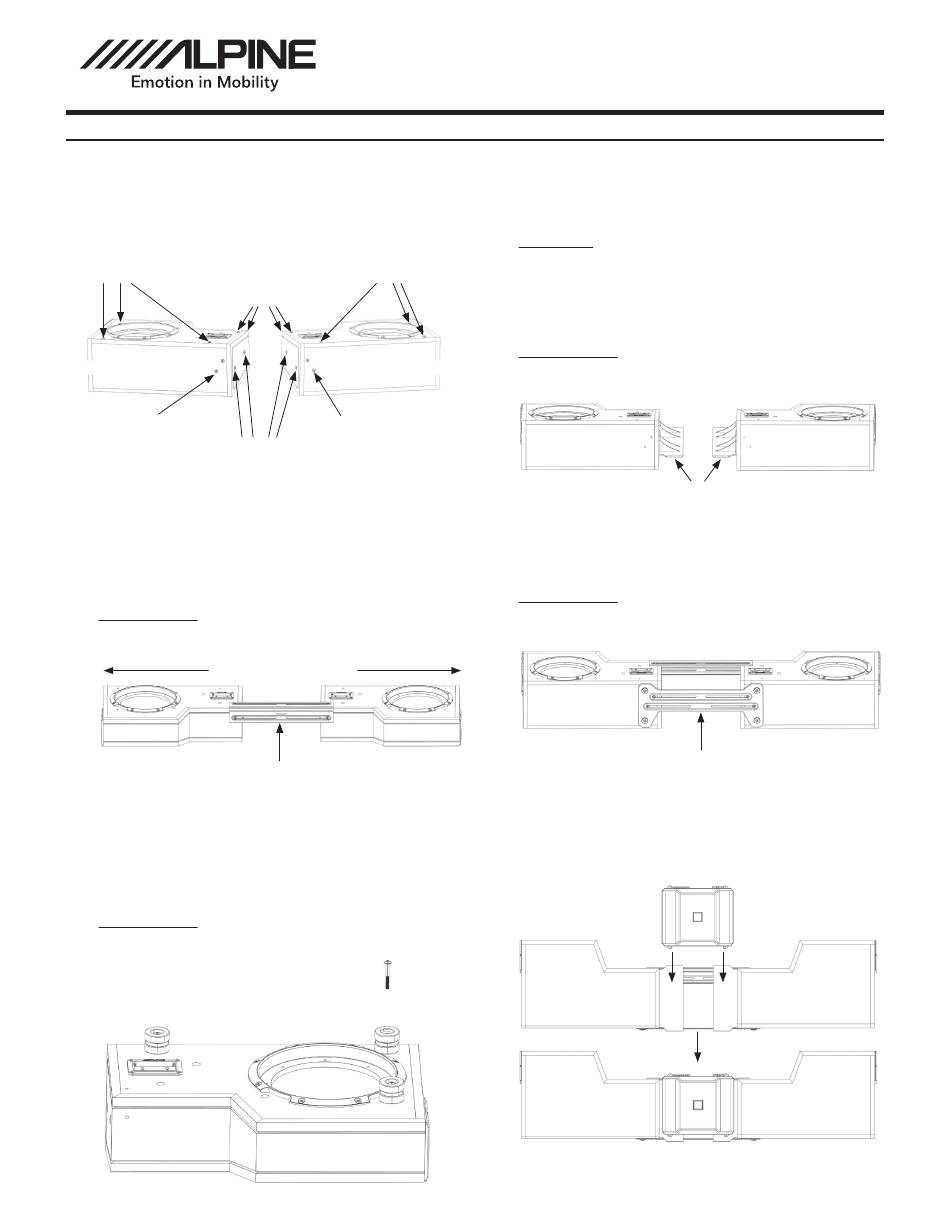

Les vis de montage sont installées temporairement
dans les enceintes côté conducteur et côté
passager. Retirez toutes les vis pour préparer
l'assemblage.
Vis pour pieds de
superposition
Vis pour support arrière
Côté conducteur
Vis pour support avant
Vis pour support d'amplificateur
3
Placez les enceintes à l'envers sur une surface
plane et réglez-les à la largeur requise. Alignez le
support arrière avec les inserts filetés, puis fixez le
support à l'aide des vis M5 x 20 mm (4 pièces) et
des rondelles M5 x 12 mm (4 pièces) fournies.
Mise en garde : Pour éviter d'endommager les
enceintes, utilisez les clés hexagonales fournies pour
installer le support arrière.
Consultez le tableau 1
Support arrière
5
Installez les pieds, comme montré, à l'aide
des vis M5 x 60 mm (6 pièces) et des
rondelles M5 x 20 mm (6 pièces) fournies. Des
pieds à superposer supplémentaires sont inclus
pour l'adaptation aux véhicules ayant un plancher
irrégulier, des tapis de sol, etc. – consultez le
tableau d'adaptation.
Mise en garde : Pour éviter d'endommager les
enceintes, utilisez les clés hexagonales fournies pour
installer les pieds de l'enceinte.
Vis pour pieds de
superposition
Côté passager
Vis pour support avant
https://manual-hub.com/
2
Le cas échéant, fixez les supports de
plateau d'amplificateur intérieur à l'aide
des vis M5 x 20 mm (4 pièces) et des
rondelles M5 x 20 mm (4 pièces) fournies.
Remarque : Les supports de plateau d'amplificateur
peuvent être coupés pour les applications étroites.
Le plateau d'amplificateur ne sera pas utilisé
dans certaines applications – consultez le tableau
d'adaptation. Si les supports d'amplificateur ne sont
pas installés, les 4 vis de montage doivent être laissées
bien serrées dans les deux enceintes.
Mise en garde : Pour éviter d'endommager les
enceintes, utilisez les clés hexagonales fournies pour
installer les supports d'amplificateur.
Supports de plateau d'amplificateur
4
Faites pivoter l'assemblage à l'endroit et fixez
le support avant à l'aide des vis M5 x 20 mm
(4 pièces) et des rondelles M5 x 20 mm (4 pièces)
fournies, comme montré.
Mise en garde : Pour éviter d'endommager les
enceintes, utilisez les clés hexagonales fournies pour
installer le support avant.
Support avant
6
Placez l'amplificateur mono sur le plateau
d'amplificateur et marquez les trous de montage.
Ensuite, percez et montez avec des vis de taille
appropriée (non incluses).
